Residual Current Protective Devices
More safety for humans, plants and assets
The number of electrical consumers in residential homes and commercial buildings has increased dramatically in recent decades.
Modern appliances often have quite different characteristics in terms of current consumption than earlier equipment due, for example, to the use of frequency converters in washing machines, or switched-mode power supply units in TVs, PCs or LED lights.
There are also decentralized power generators like photovoltaic systems or charging devices for electric vehicles.
All of this requires new protection strategies for electrical installations. This also includes appropriate residual current protection devices or residual current circuit breakers that will cut the current immediately and safely in the event of a fault.
Обзор
УЗО используются во всех сетях до 240/415 V AC. Устройства типа AC срабатывают в случае обнаружения синусоидального переменного AC токов утечки, тип A срабатывает также и при обнаружении пульсирующих постоянных DC токов утечки.
Дополнительно, УЗО типа F также определяет токи утечки со смешанными частотами до 1 kHz.
УЗО с номинальными токами утечки 30 mA прменяются для защиты человека, материалов и подарной защиты, а также для защиты от прямого контакта с токоведущими элементами устройств. УЗО с номинальными токами утечки 10 mA преимущественно используется в зонах, представляющих повышенный риск для персонала.
Согласно DIN VDE 0100-410, все розетки с токами до 20 A должны быть защищены УЗО с номинальными токами утечки до макс 30 mA. Это также распространяется на наружные электрические цепи до 32 A для подсоединения переносных потребителей/оборудования.
УЗО с номинальными токами утечки максимум 300 mA используются для превентивной защиты от возгорания в случае неисправной проводки. УЗО с номинальными токами утечки 100 mA преимущественно используютсяв Европе для уличных цепей.

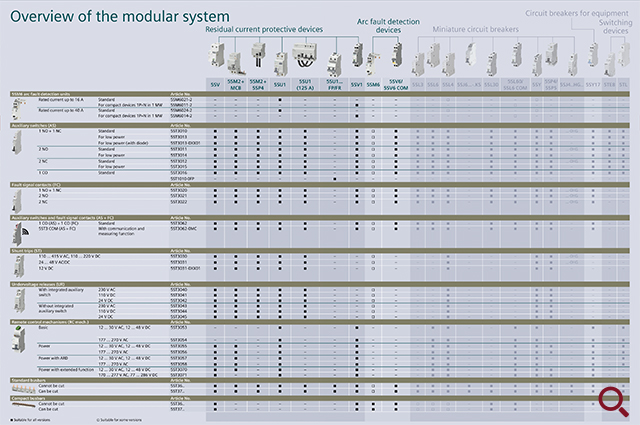

Блоки УЗО комбинируются с автоматическими выключателями характеристик A, B, C и D, и обеспечивают комплексную защиту. Два устройства просто соединяются между собой без какого-либо специального инструмента.

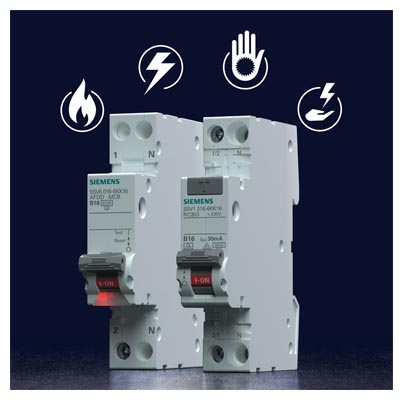

Дифференциальные автоматы являются комбинацией в компактном едином корпусе УЗО и автоматического выключателя и обеспечивают комплексную защиту персонала и защиту от возгорания.

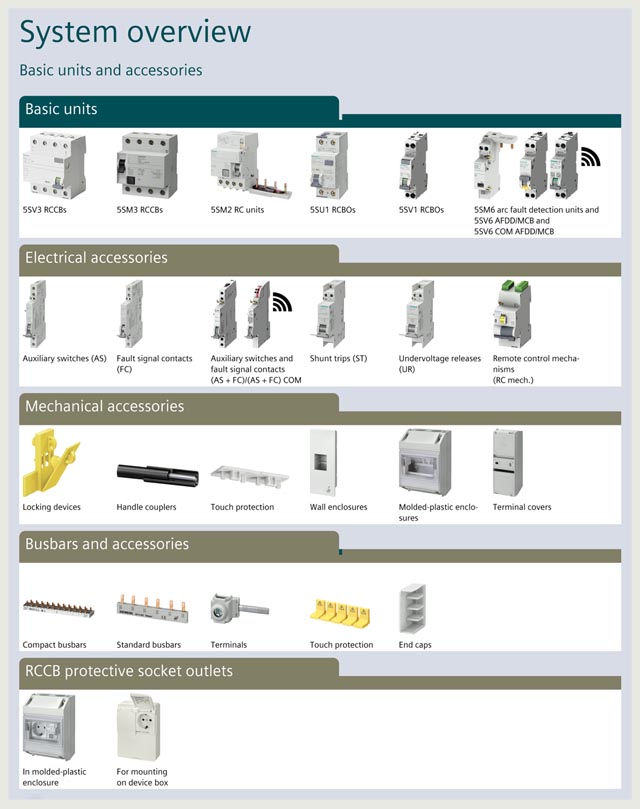

В портфолио Siemens представлены различные защитные устройства, такие как предохранители, автоматические выключатели и УЗО, УОДП (устройство определения дугового пробоя). Устройства УОДП детектируют дуговой пробой, возникающий вследствие неисправности в проводке или потери контакта или пробой между проводниками фаза-ноль, фаза-земля. Все эти устройства предлагают еффективную защиту от возгорания вследствие повреждений в электрических сетях.
