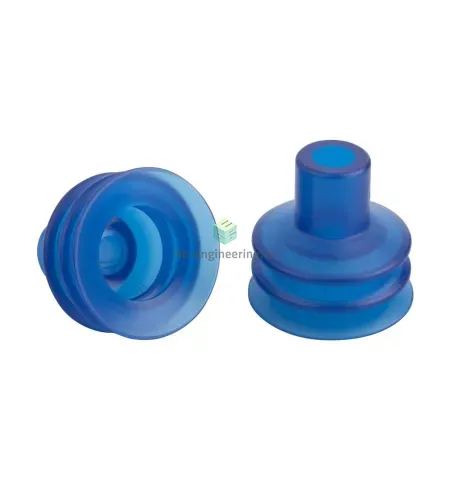

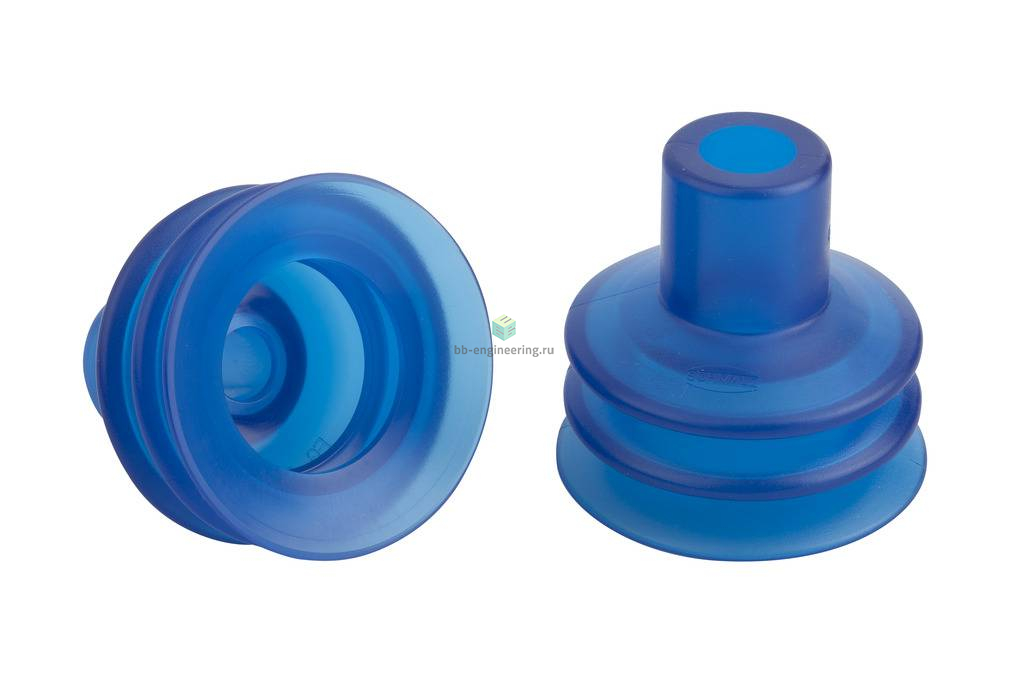

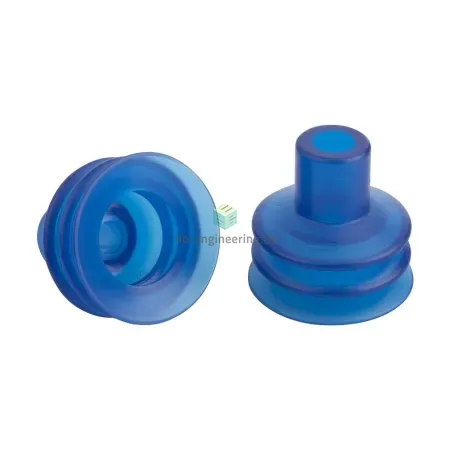

FG 40 PVC-50 N033 10.01.06.02468 SCHMALZ - Присоска вакуумная круглая сильфон 2.5 гофра, 40 мм, ПВХ

Name: FG 40 PVC-50 N033 10.01.06.02468 SCHMALZ - Присоска вакуумная круглая сильфон 2.5 гофра, 40 мм, ПВХ
Brand: SCHMALZ
SKU: SMZ-10.01.06.02468

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: поливинилхлорид (ПВХ, PVC) • Номинальное усилие удержания: 21.7Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø40мм

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание FG 40 PVC-50 N033 10.01.06.02468

Сильфонная вакуумная присоска (круглая) для заготовок с очень неровной поверхностью

Особенности серии

Круглая, сильфонная присоска с 2,5 гофра для перемещения очень хрупких заготовок благодаря демпфирующему эффекту гофр и мягкой уплотнительной кромке
Использование в устройствах открывания коробок и для перемещения нежестких заготовок и мягких упаковочных материалов
Задачи перемещения в специальных процессах, использующих хлорированную воду, таких как полоскание пластиковых пакетов

2,5 складки гарантируют оптимальный эффект демпфирования при установке на заготовки
Высокое всасывающее усилие благодаря большому эффективному диаметру
Мягкая прилегающая кромка уплотнения адаптируется к искривленным поверхностям и неровностям
Устойчивый к сопротивлению ПВХ, соответствующий требованиям FDA и BfR

КОНСТРУКЦИЯ

Прочная и износостойкая присоска FG (2) с 2,5 гофра и одиночной уплотнительной кромкой
Хорошо адаптирующаяся геометрия и мягкий, гибкий материал
Большой эффективный внутренний диаметр
По каждой серии штуцеров, сменные чаши и штуцеры (1) могут комбинироваться по желанию (3)

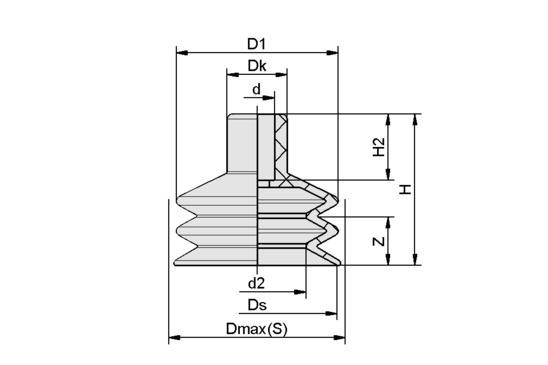

Чертёж

Атрибут	Значение
d	10,80 mm
d2	23,40 mm
D1	40,40 mm
Dk	18,70 mm
Dmax(S)	44 mm
Ds	40 mm
H	41,70 mm
H2	20,70 mm
Z (Ход)	10,90 mm
