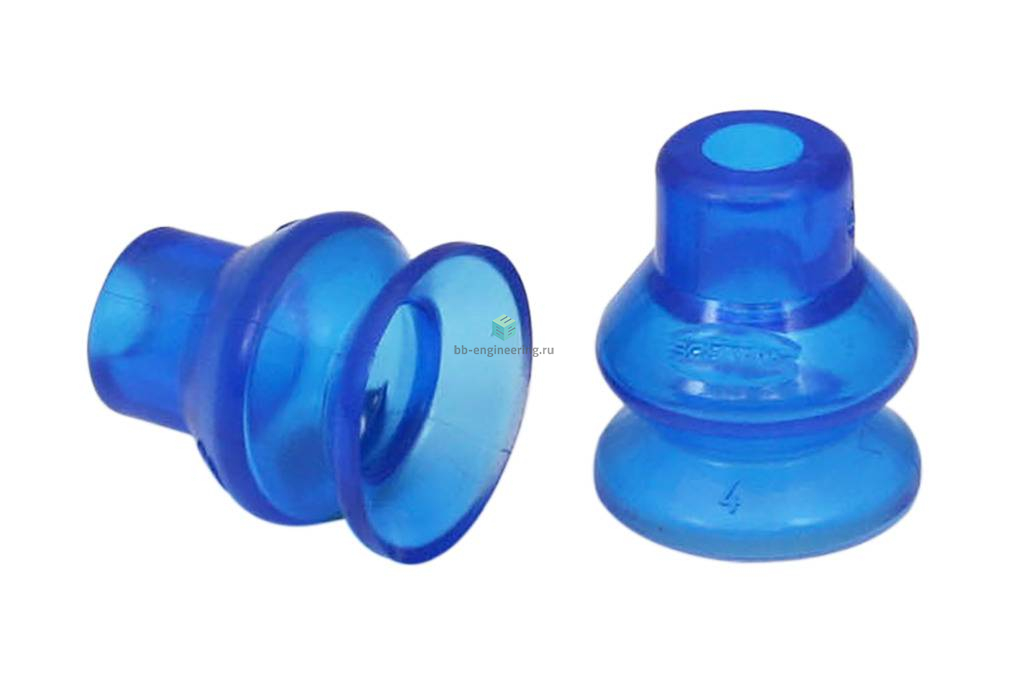

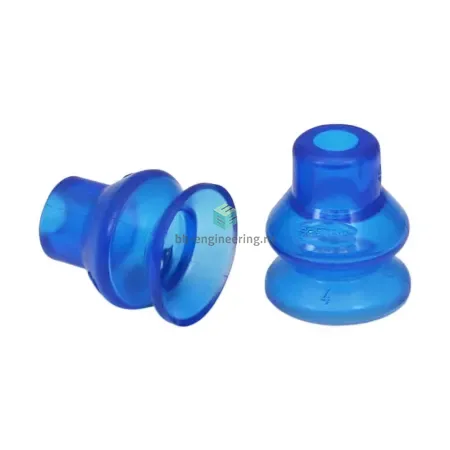

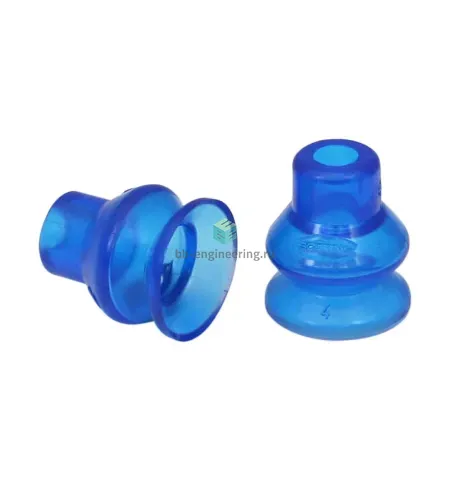

FGA 13 PVC-50 N016 10.01.06.01549 SCHMALZ - Присоска вакуумная круглая сильфон 1.5 гофра, 13 мм, ПВХ

Name: FGA 13 PVC-50 N016 10.01.06.01549 SCHMALZ - Присоска вакуумная круглая сильфон 1.5 гофра, 13 мм, ПВХ
Brand: SCHMALZ
SKU: SMZ-10.01.06.01549

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: поливинилхлорид (ПВХ, PVC) • Номинальное усилие удержания: 1.7Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø13мм

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание FGA 13 PVC-50 N016 10.01.06.01549

Сильфонная вакуумная присоска (круглая) с оптимальной адаптацией к неровным поверхностям

Особенности серии

Круглая, сильфонная присоска с 1,5 гофра для перемещения хрупких заготовок благодаря демпфирующему эффекту гофр и мягкой уплотнительной кромке
Использование в устройствах открывания коробок и для перемещения нежестких заготовок и мягких упаковочных материалов
Задачи перемещения в специальных процессах, использующих хлорированную воду, таких как полоскание пластиковых пакетов

1,5 складки гарантируют хороший эффект демпфирования при установке на заготовки
Высокое всасывающее усилие благодаря большому эффективному диаметру
Мягкая прилегающая кромка уплотнения и нижняя складка адаптируются к искривленным поверхностям и неровностям
Жесткая верхняя кромка обеспечивает высокую устойчивость при горизонтальных ускорениях

КОНСТРУКЦИЯ

Прочная и износостойкая присоска FGA (2) с 1,5 гофра и одиночной уплотнительной кромкой
Хорошо адаптирующаяся геометрия и мягкий, гибкий материал
Большой эффективный внутренний диаметр
По каждой серии штуцеров, сменные чаши и штуцеры (1) могут комбинироваться по желанию (3)

Чертёж

Атрибут	Значение
d	4 mm
d2	6,60 mm
D1	12,80 mm
Dk	7,90 mm
Dmax(S)	14,50 mm
Ds	12,90 mm
H	15 mm
H2	6,60 mm
Z (Ход)	5,50 mm
