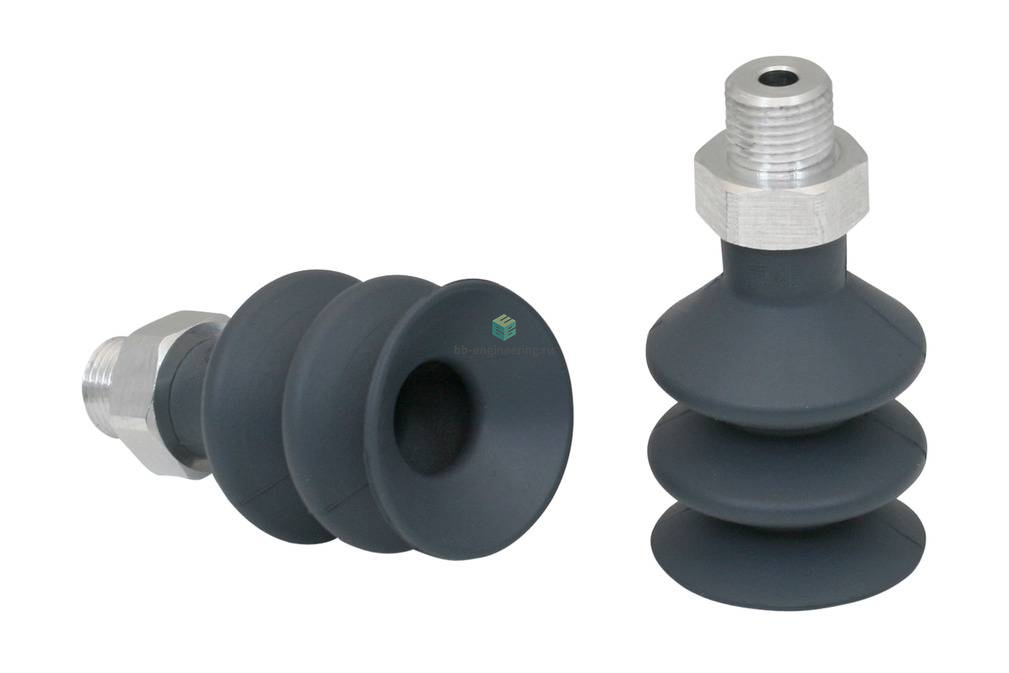

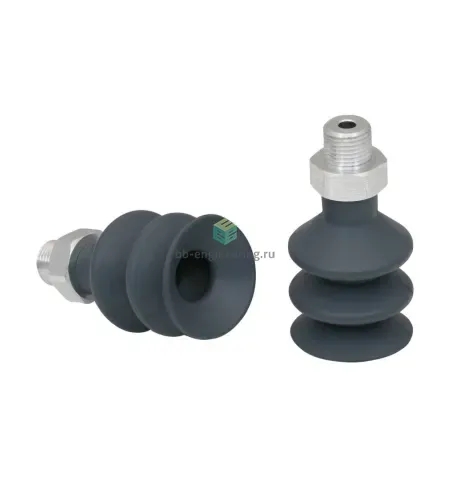

FSG 25 NK-45 G1/8-AG 10.01.06.00443 SCHMALZ - Присоска вакуумная сильфон 2.5 гофра, 25 мм, каучук, G1/8

Name: FSG 25 NK-45 G1/8-AG 10.01.06.00443 SCHMALZ - Присоска вакуумная сильфон 2.5 гофра, 25 мм, каучук, G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.06.00443

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: натуральный каучук (NK) • Номинальное усилие удержания: 4.71Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø25мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание FSG 25 NK-45 G1/8-AG 10.01.06.00443

Сильфонная вакуумная присоска (круглая) для заготовок с очень неровной поверхностью

Особенности серии

Круглая, сильфонная присоска с 2,5 гофра для перемещения чрезвычайно чувствительных заготовок (оптимальный демпфирующий эффект)
Перемещение заготовок с очень неровными поверхностями, таких как трубы (оптимальная адаптация к вогнутым и выпуклым поверхностям)
Внутренняя опора (от диаметра 52 мм) предотвращает втягивание заготовок
Специальная конструкция гофров позволяет использование в системах с очень коротким временем цикла

Широкий спектр вариантов диаметра и материалов изготовления для самых разных заготовок
2,5 складки обеспечивают высокое всасывающее усилие и эффективное демпфирование чувствительных заготовок
Очень большой ход захвата благодаря мягким, прилегающим складкам
Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям
Опорные поверхности на нижней стороне (начиная с диаметра 52 мм) предотвращают необратимую деформацию тонкостенных заготовок

КОНСТРУКЦИЯ

Прочная износостойкая присоска FSG (3) с одиночной уплотнительной кромкой состоящая из присоски FG (2) с 2,5 гофра и соединительного ниппеля (1)
Все штуцеры заглушены
Присоски диаметром 52 мм или более с опорами в нижней части
По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

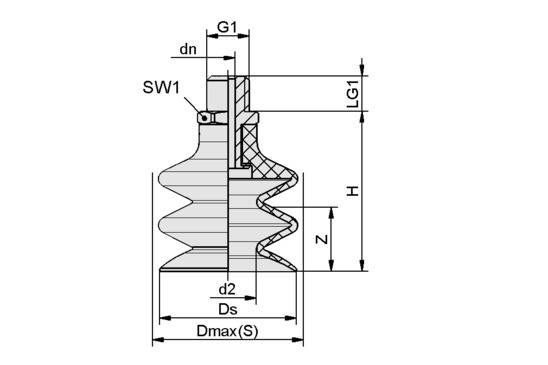

Чертёж

Атрибут	Значение
d2	10 mm
dn	3,50 mm
Dmax(S)	26 mm
Ds	23 mm
G1	G1/8"-M
H	40 mm
LG1	7,50 mm
SW1	14 mm
Z (Ход)	18 mm
