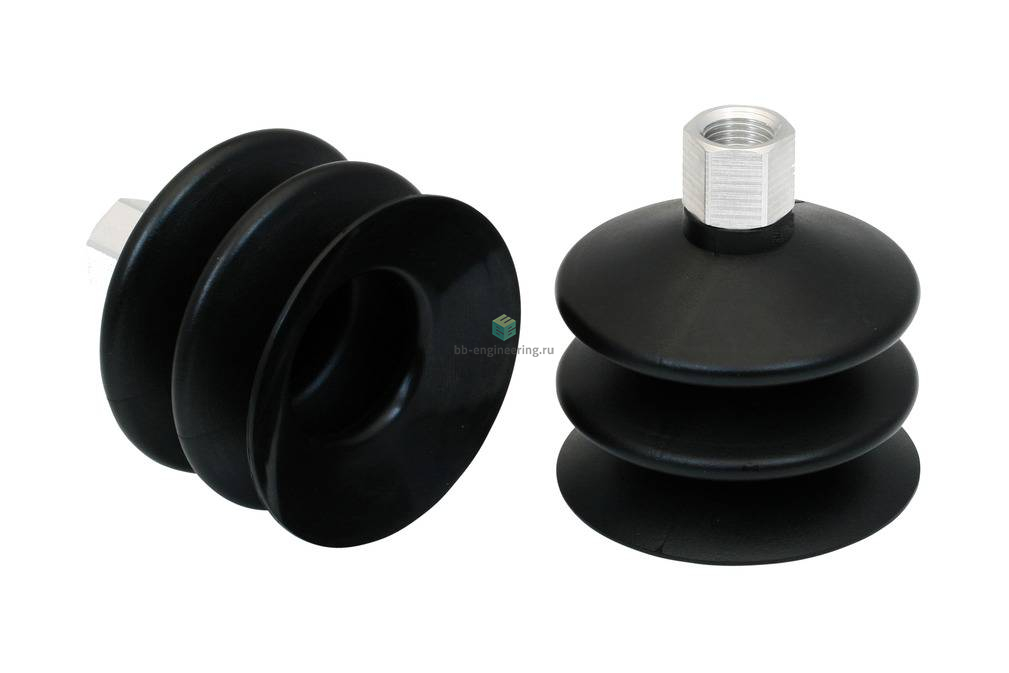

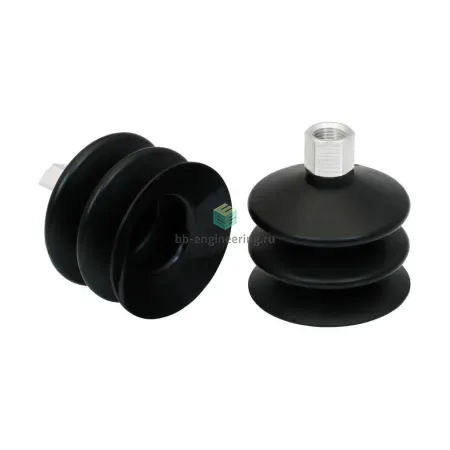

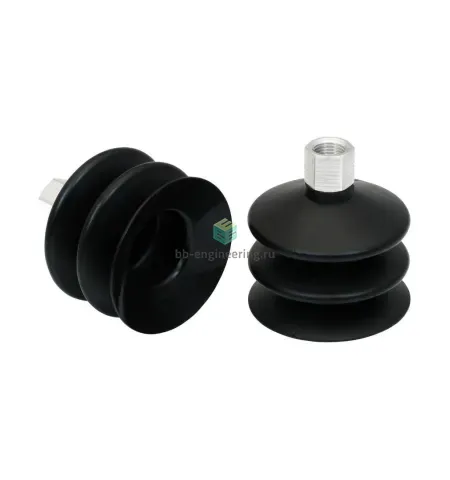

Описание FSG 62 NBR-55 G1/4-IG 10.01.06.00008
Сильфонная вакуумная присоска (круглая) для заготовок с очень неровной поверхностью
Особенности серии
- Круглая, сильфонная присоска с 2,5 гофра для перемещения чрезвычайно чувствительных заготовок (оптимальный демпфирующий эффект)
- Перемещение заготовок с очень неровными поверхностями, таких как трубы (оптимальная адаптация к вогнутым и выпуклым поверхностям)
- Внутренняя опора (от диаметра 52 мм) предотвращает втягивание заготовок
- Специальная конструкция гофров позволяет использование в системах с очень коротким временем цикла
- Широкий спектр вариантов диаметра и материалов изготовления для самых разных заготовок
- 2,5 складки обеспечивают высокое всасывающее усилие и эффективное демпфирование чувствительных заготовок
- Очень большой ход захвата благодаря мягким, прилегающим складкам
- Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям
- Опорные поверхности на нижней стороне (начиная с диаметра 52 мм) предотвращают необратимую деформацию тонкостенных заготовок
КОНСТРУКЦИЯ
- Прочная износостойкая присоска FSG (3) с одиночной уплотнительной кромкой состоящая из присоски FG (2) с 2,5 гофра и соединительного ниппеля (1)
- Все штуцеры заглушены
- Присоски диаметром 52 мм или более с опорами в нижней части
- По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

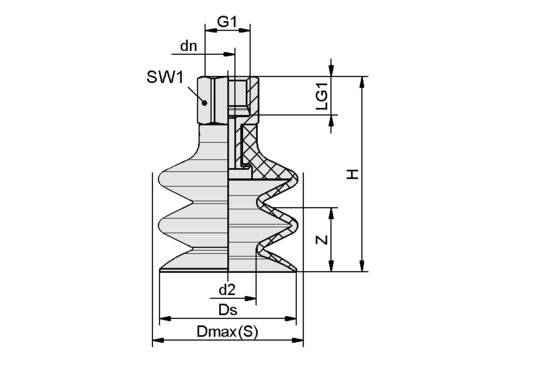

Чертёж
 |
|
Характеристики FSG 62 NBR-55 G1/4-IG 10.01.06.00008
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 41.01 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø62 мм
Усилие отрыва при 70% вакуума
137
Н
Объем присоски
- 72.5 см³
Общие характеристики
Количество гофр
- 2.5
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 55 A
