Описание FSG 85 VU1-72 G1/4-AG 10.01.06.00239

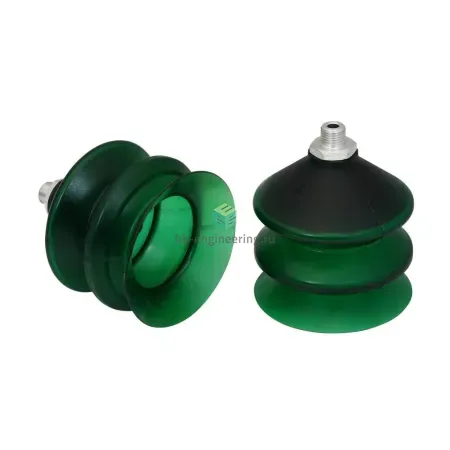

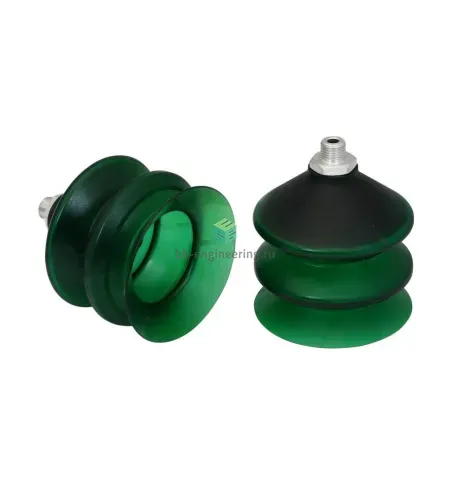

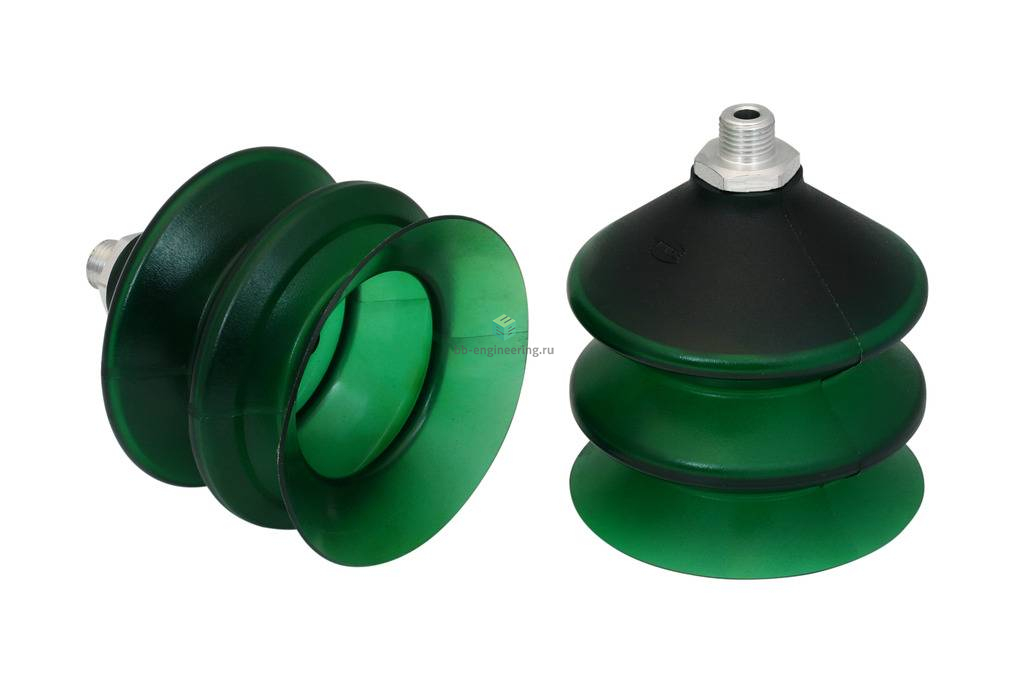

Сильфонная вакуумная присоска (круглая) для заготовок с очень неровной поверхностью
Особенности серии
- Круглая сильфонная присоска с 2,5 гофра для использования при работе в несколько смен с очень коротким временем цикла
- Перемещение заготовок с очень абразивными поверхностями
- Присоска со специальной канавкой: для работы с маслянистыми металлическими листами (лучшее сопротивление боковым нагрузкам благодаря сбросу масла)
- Присоска без специальной канавки: для перемещения картона, дерева и аналогичных материалов
- Чрезвычайно устойчивый к износу материал Vulkollan VU1 выдерживает огромную нагрузку
- Невосприимчивость к маслам благодаря хорошей химической стойкости
- Минимальный абразивный износ (ок. 10—12 мм? согласно DIN 53516) обеспечивает увеличение срока службы до 20 раз по сравнению со стандартным НБК
- Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок
КОНСТРУКЦИЯ
- Прочная и износостойкая присоска FSG (3) с одиночной уплотнительной кромкой, состоящая из присоски FG (2) (Вулколлан VU1) с 2,5 гофра и соединительного ниппеля (1)
- Присоска соединена со штуцером, чтобы предотвратить проворачивание, даже при подъеме тяжелых грузов
- По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

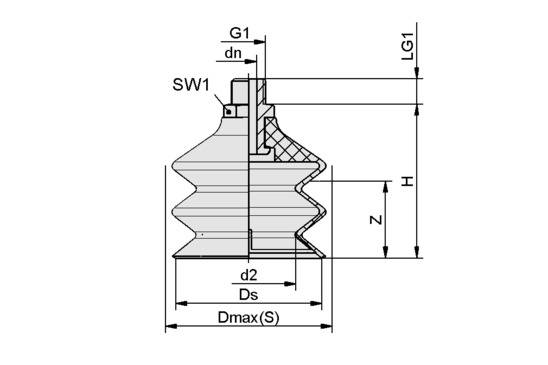

Чертёж
 |
|
Характеристики FSG 85 VU1-72 G1/4-AG 10.01.06.00239
Характеристики вакуумной техники
Вакуумный захват
- вулколлан (VU1)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 120 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø85 мм
Усилие отрыва при 70% вакуума
250
Н
Объем присоски
- 201.28 см³
Общие характеристики
Количество гофр
- 2.5
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 72 A
