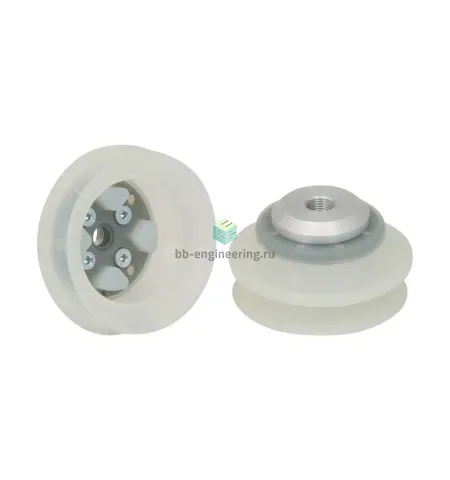

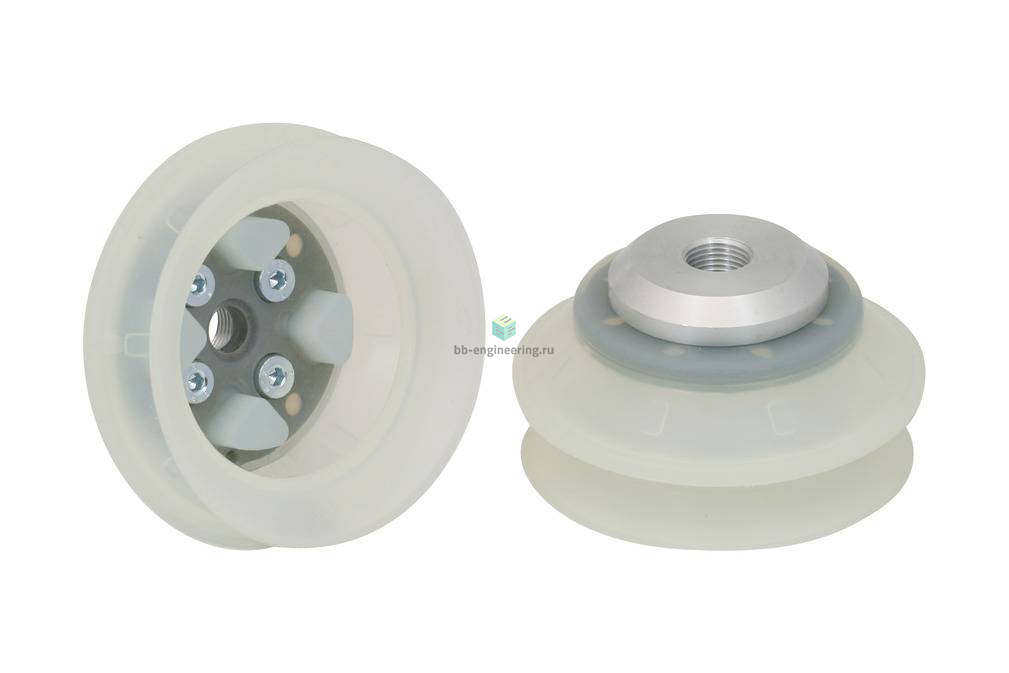

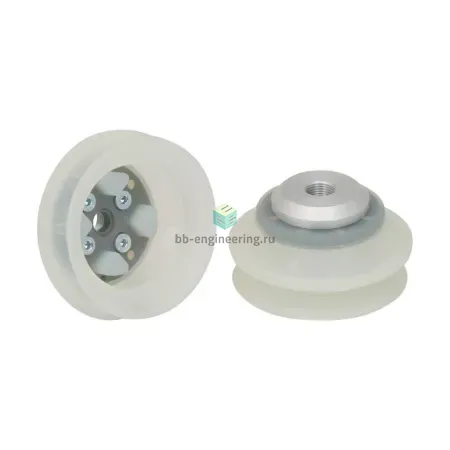

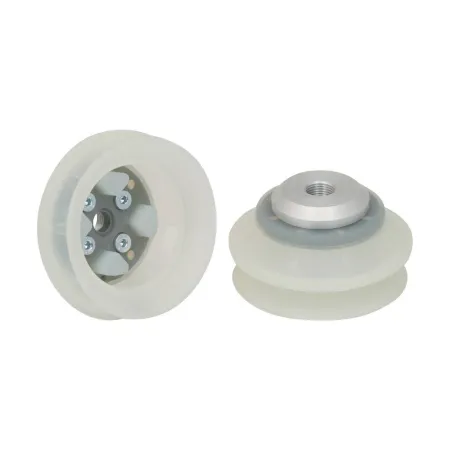

FSGA 110 SI-55 G1/2-IG 10.01.06.00119 SCHMALZ - Присоска вакуумная сильфон 1.5 гофра, 110 мм, силикон, G1/2

Name: FSGA 110 SI-55 G1/2-IG 10.01.06.00119 SCHMALZ - Присоска вакуумная сильфон 1.5 гофра, 110 мм, силикон, G1/2
Brand: SCHMALZ
SKU: SMZ-10.01.06.00119

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: силикон (SI) • Номинальное усилие удержания: 280Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø110мм • Подключение: G1/2

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание FSGA 110 SI-55 G1/2-IG 10.01.06.00119

Сильфонная вакуумная присоска (круглая) с оптимальной адаптацией к неровным поверхностям

Особенности серии

Круглая сильфонная присоска с 1,5 гофра для перемещения картона, листового металла и дерева
Перемещение крупных и тяжелых заготовок, которые могут легко повредиться (оптимальная адаптация к выпуклым поверхностям)

Большой диаметр для больших, тяжелых, но при этом чувствительных заготовок
Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям
1,5 складки обеспечивают высокое всасывающее усилие и эффективное демпфирование при установке
Высокая жесткость верхней складки обеспечивает устойчивость при горизонтальных усилиях и высоких ускорениях

КОНСТРУКЦИЯ

Сильфонные присоски FSGA (1,5 гофра) от O110 мм

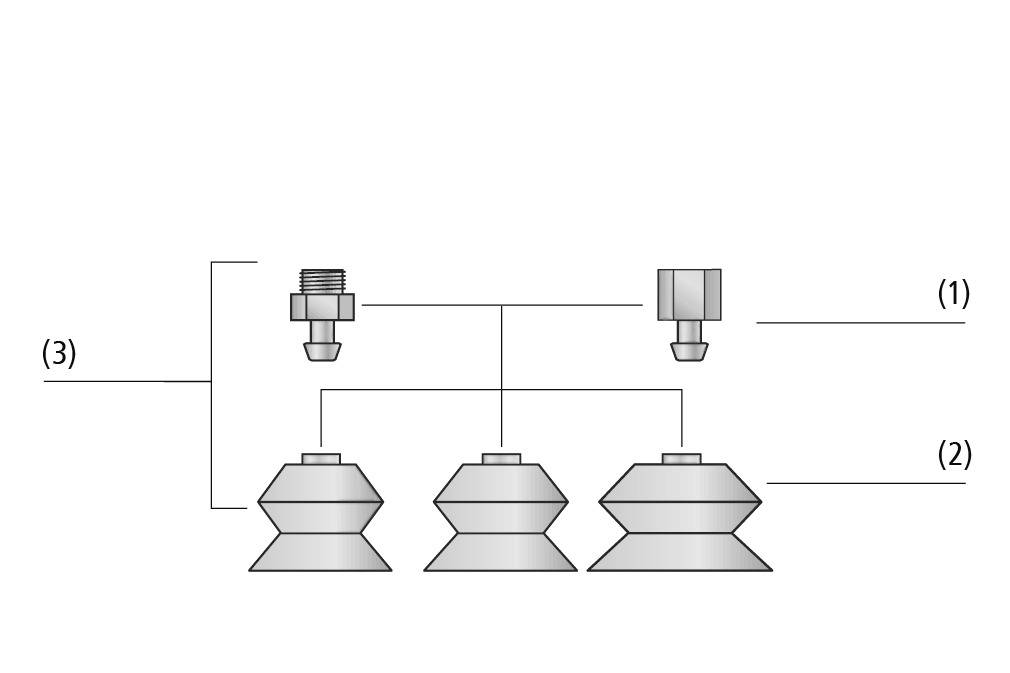

Прочная и износостойкая присоска FSGA (3) с одиночной уплотнительной кромкой, состоящая из присоски FGA (2) с 1,5 гофра и соединительной пластины (1)
Опорная пластина прикручена к присоске FGA. Присоску FGA можно заменять отдельно в случае износа
Присоски с опорами в нижней части
По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

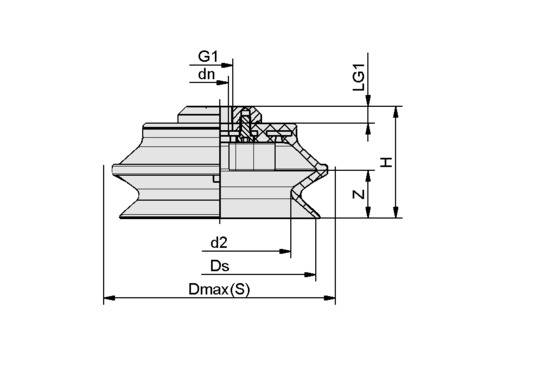

Чертёж

Атрибут	Значение
dn	13,50 mm
d2	80 mm
Dmax(S)	130 mm
Ds	111 mm
G1	G1/2"-F
H	69,50 mm
LG1	13 mm
Z (Ход)	29,50 mm
