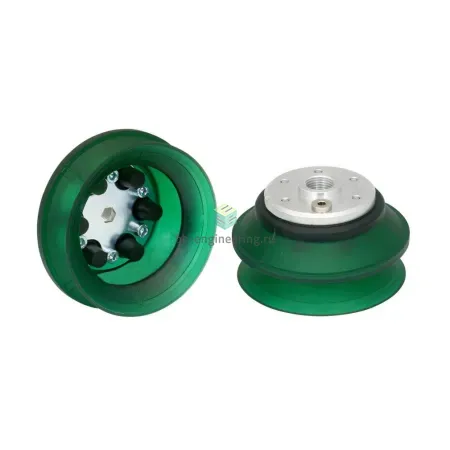

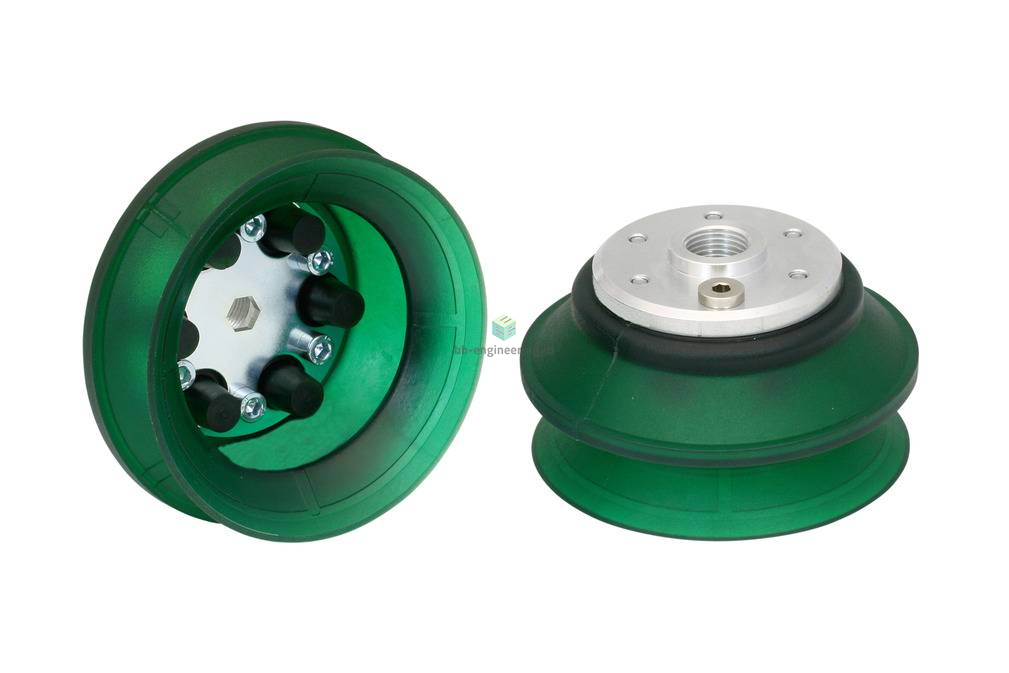

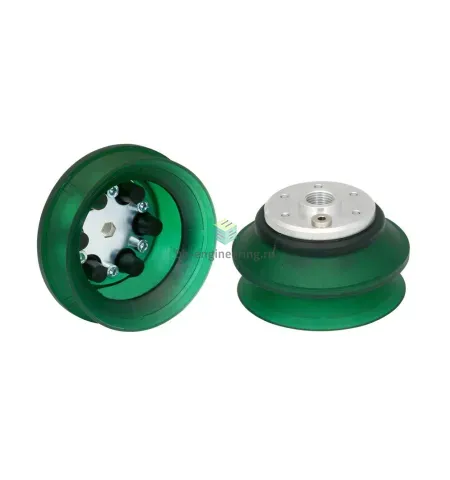

FSGA 110 VU1-72 G1/2-IG ON 10.01.06.00497 SCHMALZ - Присоска сильфон 1.5 гофра, 110 мм, vulkollan, G1/2

Name: FSGA 110 VU1-72 G1/2-IG ON 10.01.06.00497 SCHMALZ - Присоска сильфон 1.5 гофра, 110 мм, vulkollan, G1/2
Brand: SCHMALZ
SKU: SMZ-10.01.06.00497

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: вулколлан (VU1) • Номинальное усилие удержания: 295Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø110мм • Подключение: G1/2

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание FSGA 110 VU1-72 G1/2-IG ON 10.01.06.00497

Сильфонная вакуумная присоска (круглая) с оптимальной адаптацией к неровным поверхностям

Особенности серии

Круглая сильфонная присоска с 1,5 гофра для использования при работе в несколько смен с очень коротким временем циклов
Перемещение заготовок с очень абразивной поверхностью, таких как грубые картонные листы
Присоска со специальной канавкой: для работы с маслянистыми металлическими листами (лучшая устойчивость к боковым нагрузкам благодаря сбросу масла)
Присоска без специальной канавки: для перемещения картона, дерева и аналогичных материалов

Чрезвычайно устойчивый к износу материал Vulkollan VU1 выдерживает огромную нагрузку
Невосприимчивость к маслам благодаря хорошей химической стойкости
Минимальный абразивный износ (ок. 10—12 мм? согласно DIN 53516) обеспечивает увеличение срока службы до 20 раз по сравнению со стандартным НБК
Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок

КОНСТРУКЦИЯ

Сильфонные присоски FSGA VU1 (1,5 гофра)

Прочная износостойкая присоска FSGA (3) с одиночной уплотнительной кромкой состоящая из присоски FGA (2) (Вулколлан VU1) с 1,5 гофра и соединительным ниппелем (1)
Присоска соединена со штуцером; не поворачивается даже при работе с тяжелыми грузами
Присоски с опорами в нижней части
По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

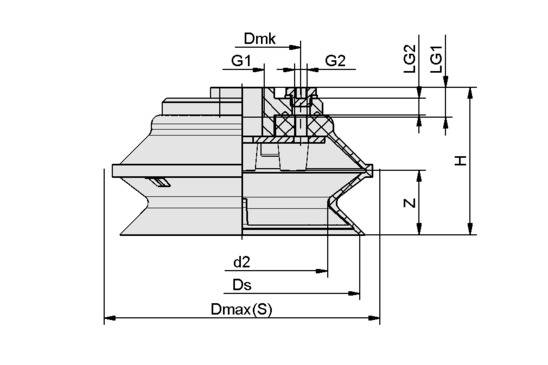

Чертёж

Атрибут	Значение
d2	80 mm
Dmax(S)	127 mm
Dmk	55 mm
Ds	110 mm
G1	G1/2"-F
G2	G1/8"-F
H	69 mm
LG1	14 mm
LG2	8 mm
Z (Ход)	30 mm
