Описание FSGA 20 NBR-55 M5-AG 10.01.06.00388

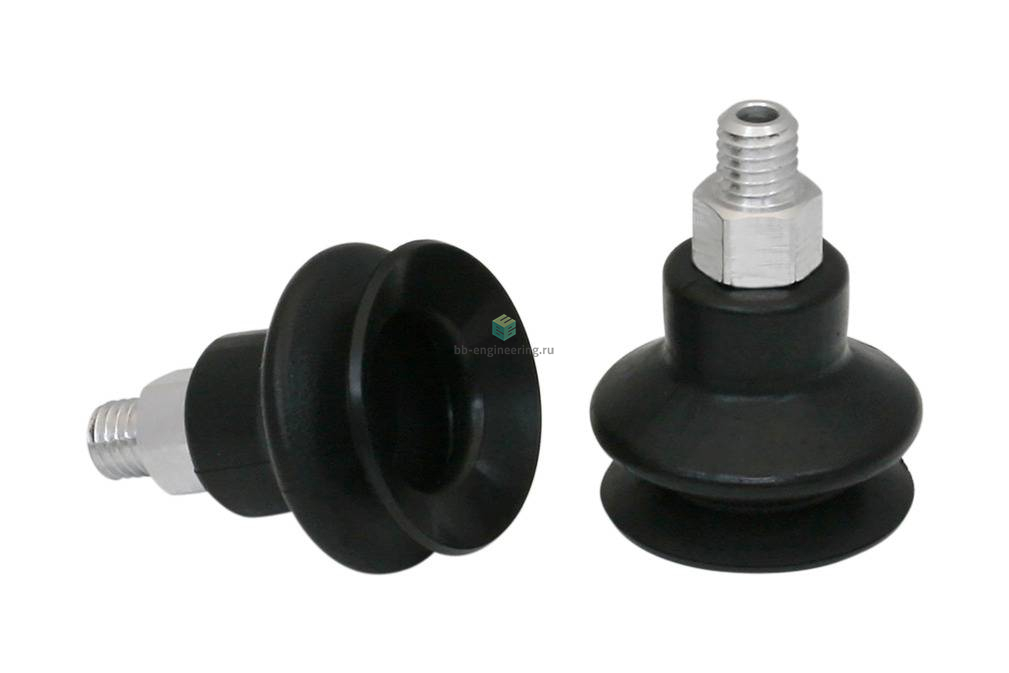

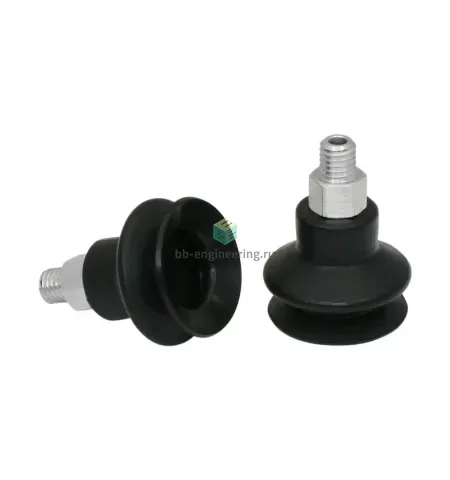

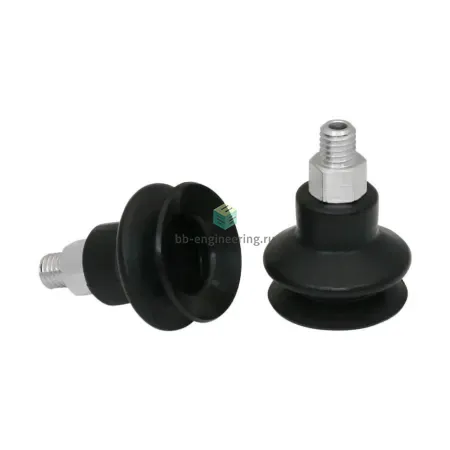

Сильфонная вакуумная присоска (круглая) с оптимальной адаптацией к неровным поверхностям
Особенности серии
- Круглая сильфонная присоска с 1,5 гофра для перемещения структурированных печатных плат на участок окончательной обработки
- Перемещение неровных заготовок после влажно-химического структурирования
- Перемещение без оставления следов чувствительных заготовок (HT1, антистатические конструкции)
- Материал NBR-ESD служит для защиты чувствительных компонентов от неконтролируемого электростатического разряда
- Большой выбор материалов изготовления для широкого спектра требований (устойчивые к температуре, токопроводящие, не оставляющие отпечатков, диссипативные)
- Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям или неровностям
- 1,5 складки обеспечивают высокое всасывающее усилие и эффективное демпфирование при установке
- Высокая жесткость верхней складки обеспечивает устойчивость при горизонтальных усилиях и высоких ускорениях
КОНСТРУКЦИЯ
- Прочная износостойкая присоска FSGA (3) с одиночной уплотнительной кромкой состоящая из присоски FGA (2) с 1,5 гофра и соединительного ниппеля (1)
- Все штуцеры заглушены
- По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

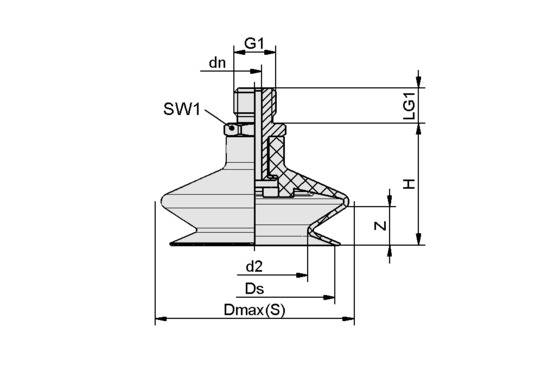

Чертёж
 |
|
Характеристики FSGA 20 NBR-55 M5-AG 10.01.06.00388
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 4.7 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø20 мм
Усилие отрыва при 70% вакуума
10.7
Н
Объем присоски
- 1.15 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для электроники
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 55 A
