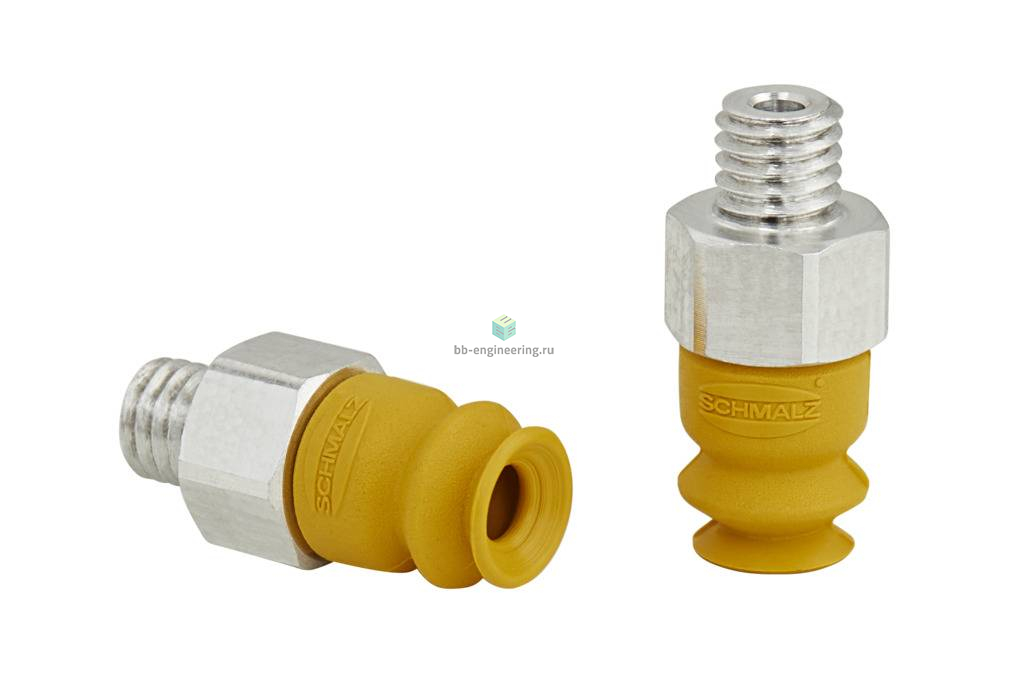

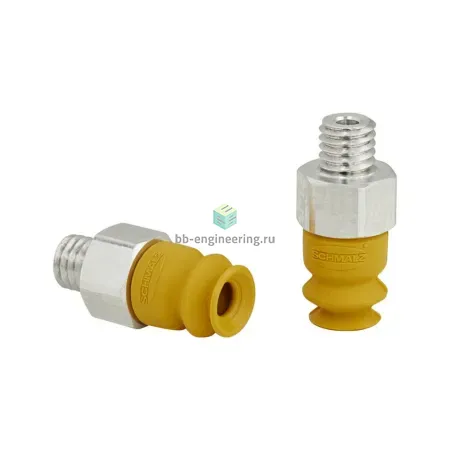

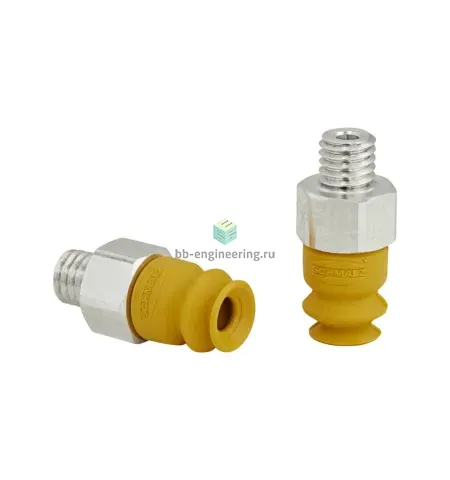

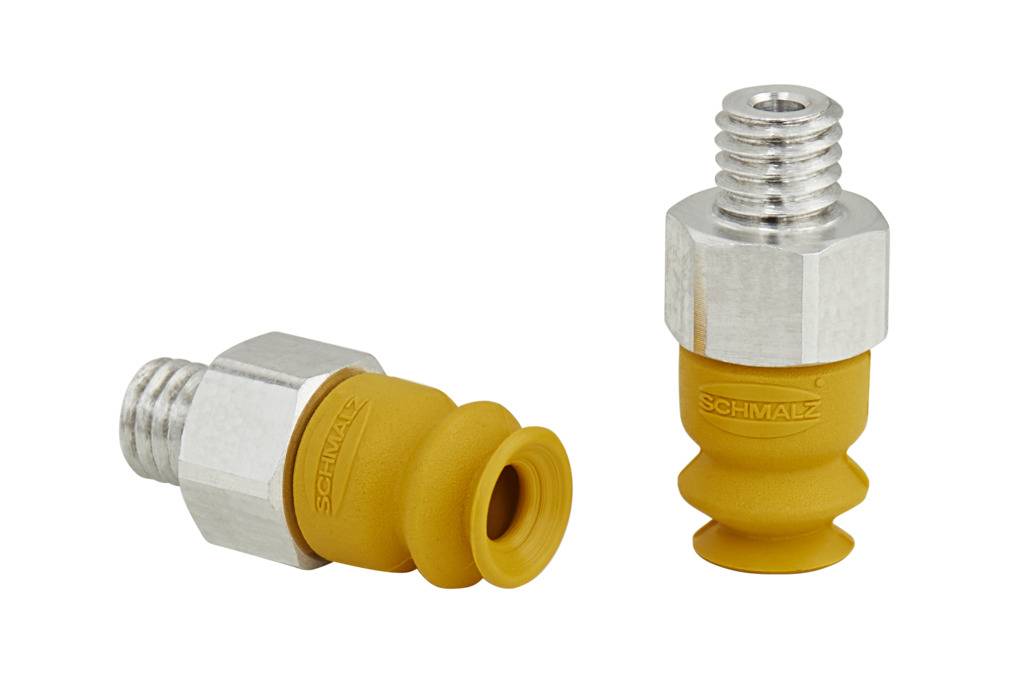

Описание FSGA 6 NBR-ESD-55 M5-AG 10.01.06.04317
Bellows suction cup (round)with optimal adaptation to uneven
surfaces
Особенности серии
- Круглая сильфонная присоска с 1,5 гофра для перемещения структурированных печатных плат на участок окончательной обработки
- Перемещение неровных заготовок после влажно-химического структурирования
- Перемещение без оставления следов чувствительных заготовок (HT1, антистатические конструкции)
- Материал NBR-ESD служит для защиты чувствительных компонентов от неконтролируемого электростатического разряда
- Большой выбор материалов изготовления для широкого спектра требований (устойчивые к температуре, токопроводящие, не оставляющие отпечатков, диссипативные)
- Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям или неровностям
- 1,5 складки обеспечивают высокое всасывающее усилие и эффективное демпфирование при установке
- Высокая жесткость верхней складки обеспечивает устойчивость при горизонтальных усилиях и высоких ускорениях
КОНСТРУКЦИЯ
- Прочная износостойкая присоска FSGA (3) с одиночной уплотнительной кромкой состоящая из присоски FGA (2) с 1,5 гофра и соединительного ниппеля (1)
- Все штуцеры заглушены
- По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

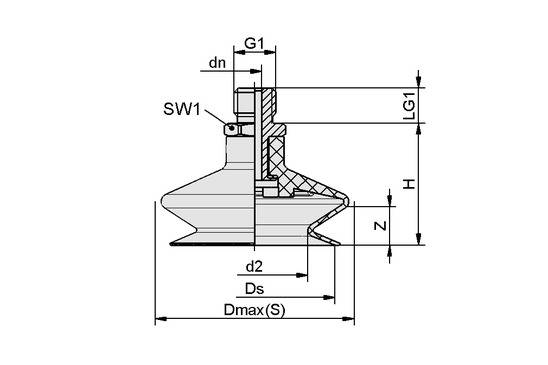

Чертёж
 |
|
Характеристики FSGA 6 NBR-ESD-55 M5-AG 10.01.06.04317
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR) диссипативный
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 0.4 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø6 мм
Усилие отрыва при 70% вакуума
1.4
Н
Объем присоски
- 0.11 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для электроники
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 55 A
