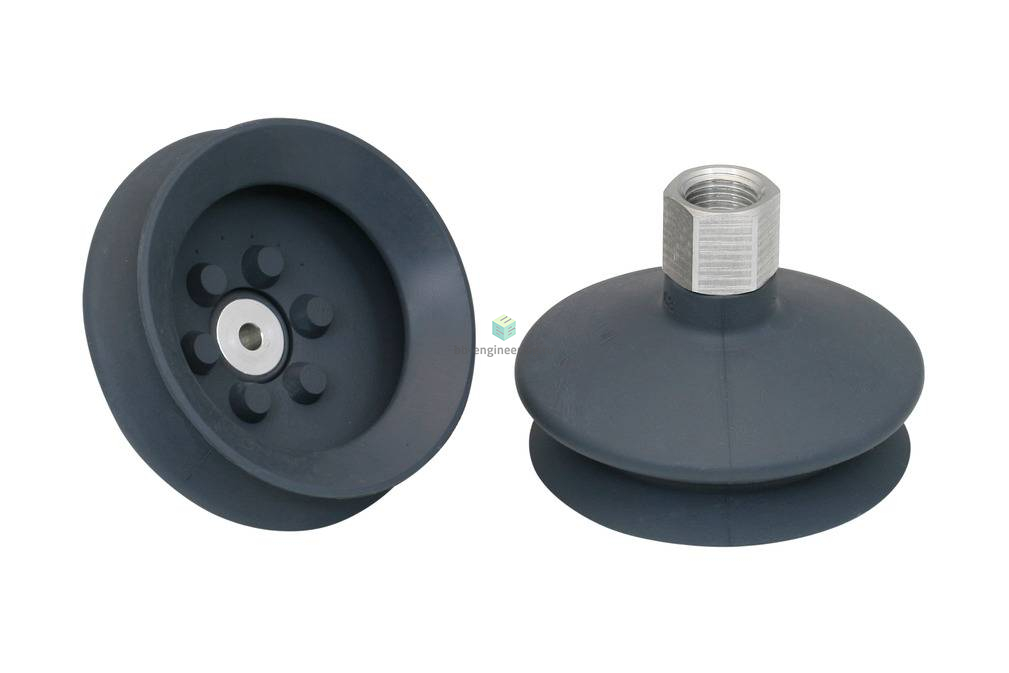

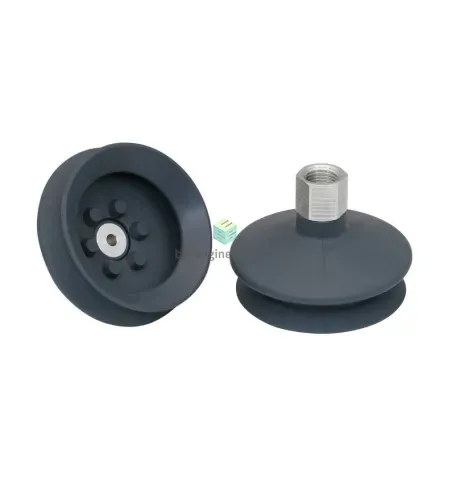

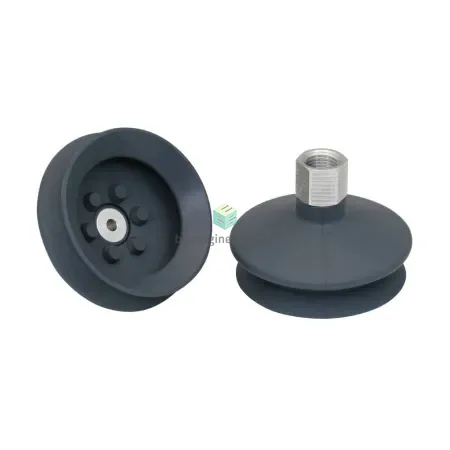

Описание FSGA 63 NK-45 G1/4-IG 10.01.06.00693
Сильфонная вакуумная присоска (круглая) с оптимальной адаптацией к неровным поверхностям
Особенности серии
- Круглая, сильфонная присоска с 1,5 гофра для перемещения чрезвычайно чувствительных заготовок (оптимальный демпфирующий эффект благодаря гофру и гладкой уплотнительной кромке)
- Перемещение заготовок с неровными поверхностями, таких как трубы (гофры обеспечивают оптимальную адаптацию к вогнутым и выпуклым поверхностям)
- Широкий спектр вариантов диаметра и материалов изготовления для самых разных заготовок
- Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям или неровностям
- Эффективное демпфирование заготовок при установке благодаря 1,5 складкам и опорным поверхностям на нижней стороне (начиная с диаметра 25 мм)
- Высокая жесткость верхней складки обеспечивает устойчивость при горизонтальных усилиях и высоких ускорениях
КОНСТРУКЦИЯ
- Прочная износостойкая присоска FSGA (3) с одиночной уплотнительной кромкой состоящая из присоски FGA (2) с 1,5 гофра и соединительного ниппеля (1)
- Все штуцеры заглушены
- Присоски диаметром 25 мм и более с опорами в нижней части
- По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

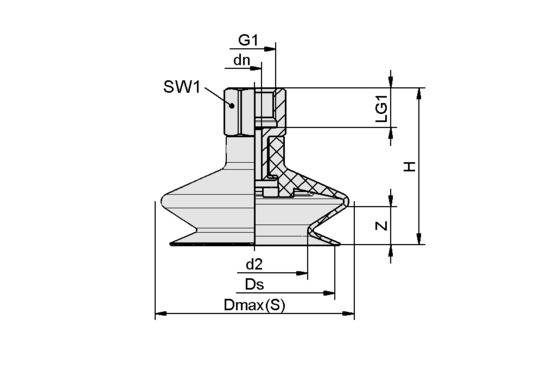

Чертёж
 |
|
Характеристики FSGA 63 NK-45 G1/4-IG 10.01.06.00693
Характеристики вакуумной техники
Вакуумный захват
- натуральный каучук (NK)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 85 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø63 мм
Усилие отрыва при 70% вакуума
135
Н
Объем присоски
- 43.83 см³
Общие характеристики
Количество гофр
- 1.5
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 45 A
