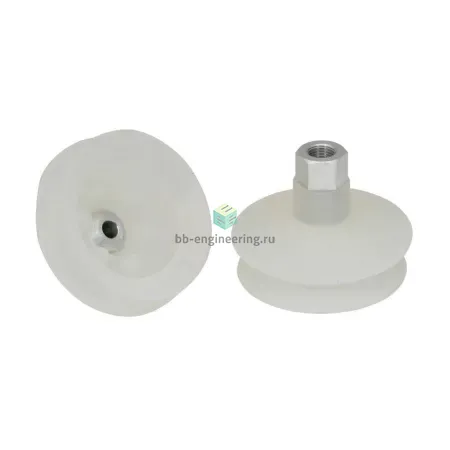

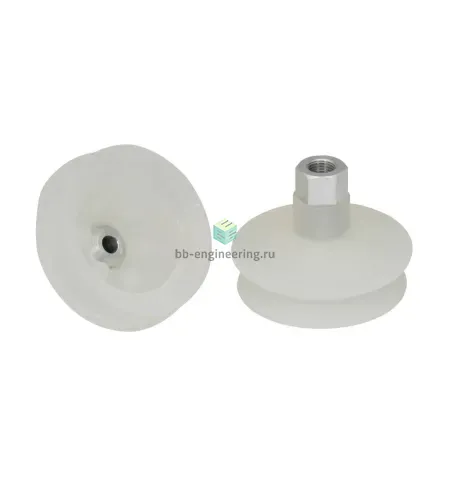

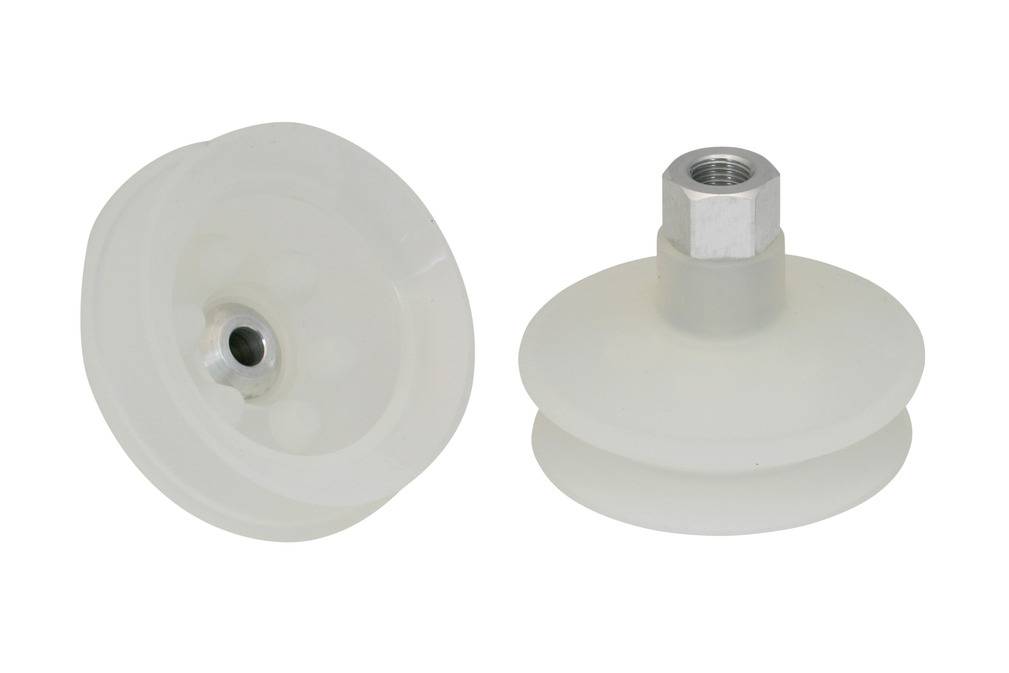

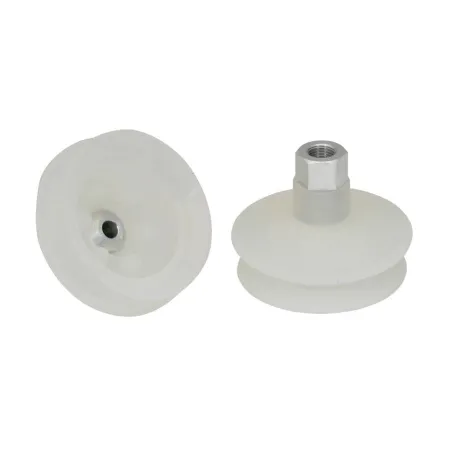

FSGA 78 SI-55 G1/4-IG 10.01.06.00074 SCHMALZ - Присоска вакуумная сильфон 1.5 гофра, 78 мм, силикон, G1/4

Name: FSGA 78 SI-55 G1/4-IG 10.01.06.00074 SCHMALZ - Присоска вакуумная сильфон 1.5 гофра, 78 мм, силикон, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.06.00074

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: силикон (SI) • Номинальное усилие удержания: 137.4Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø78мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 15 июня 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание FSGA 78 SI-55 G1/4-IG 10.01.06.00074

Сильфонная вакуумная присоска (круглая) с оптимальной адаптацией к неровным поверхностям

Особенности серии

Круглая, сильфонная присоска с 1,5 гофра для перемещения чрезвычайно чувствительных заготовок (оптимальный демпфирующий эффект благодаря гофру и гладкой уплотнительной кромке)
Перемещение заготовок с неровными поверхностями, таких как трубы (гофры обеспечивают оптимальную адаптацию к вогнутым и выпуклым поверхностям)

Широкий спектр вариантов диаметра и материалов изготовления для самых разных заготовок
Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям или неровностям
Эффективное демпфирование заготовок при установке благодаря 1,5 складкам и опорным поверхностям на нижней стороне (начиная с диаметра 25 мм)
Высокая жесткость верхней складки обеспечивает устойчивость при горизонтальных усилиях и высоких ускорениях

КОНСТРУКЦИЯ

Прочная износостойкая присоска FSGA (3) с одиночной уплотнительной кромкой состоящая из присоски FGA (2) с 1,5 гофра и соединительного ниппеля (1)
Все штуцеры заглушены
Присоски диаметром 25 мм и более с опорами в нижней части
По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

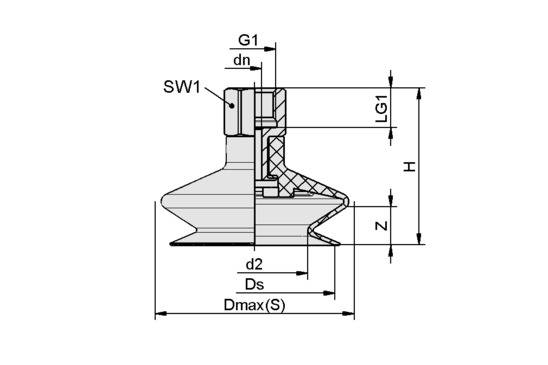

Чертёж

Атрибут	Значение
d2	54 mm
Dmax(S)	84,50 mm
dn	8,20 mm
Ds	74 mm
G1	G1/4"-F
H	62 mm
LG1	12 mm
SW1	21 mm
Z (Ход)	14 mm
