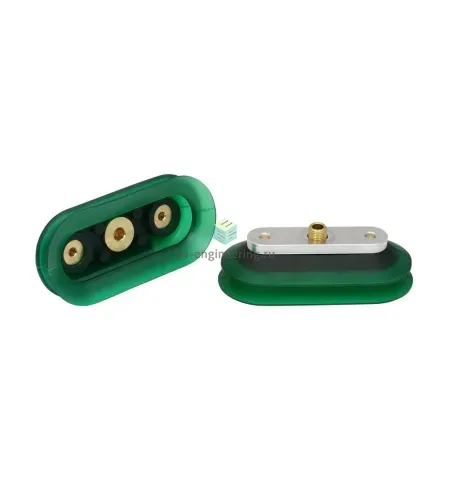

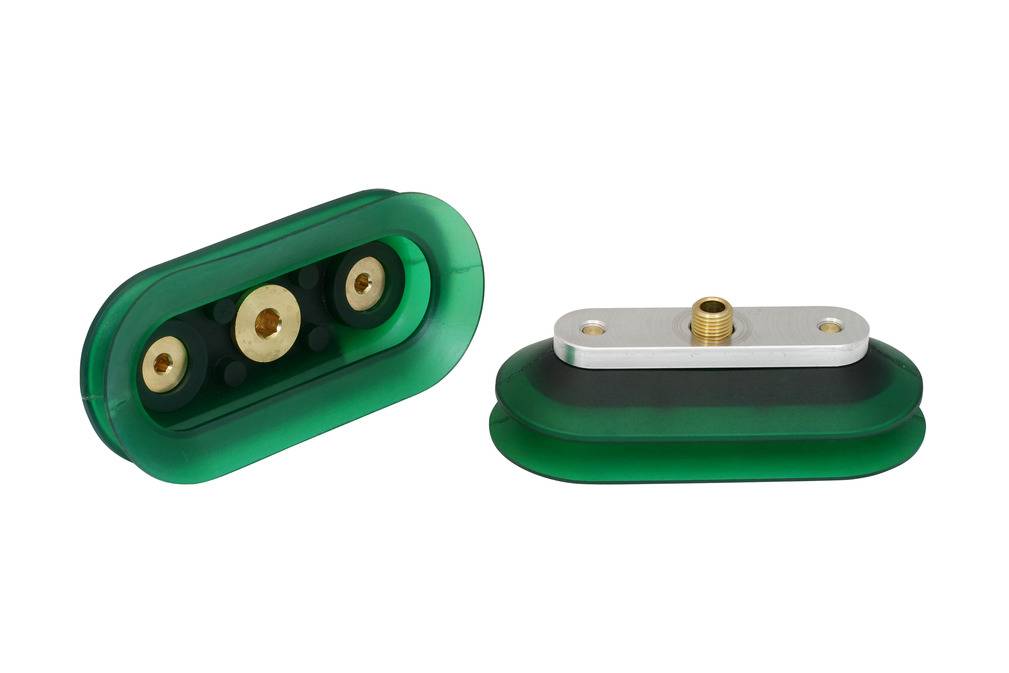

FSGAO 140x65 VU1-72 G1/4-AG 10.01.06.00498 SCHMALZ - Присоска овал. 1.5 гофра, 140x65 мм, vulkollan, G1/4

Name: FSGAO 140x65 VU1-72 G1/4-AG 10.01.06.00498 SCHMALZ - Присоска овал. 1.5 гофра, 140x65 мм, vulkollan, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.06.00498

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: вулколлан (VU1) • Номинальное усилие удержания: 225Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 140x65мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 16 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание FSGAO 140x65 VU1-72 G1/4-AG 10.01.06.00498

Сильфонная вакуумная присоска (овальная), для износостойких, узких заготовок

Особенности серии

Овальная сильфонная присоска с 1,5 гофра для использования при работе в несколько смен с очень коротким временем цикла
Перемещение маслянистых и узких, изогнутых металлических листов
Перемещение картона, дерева и аналогичных материалов в сложных условиях эксплуатации
Перемещение заготовок с чрезвычайно абразивной поверхностью, таких как грубые картонные листы

Чрезвычайно устойчивый к износу материал Vulkollan VU1 выдерживает огромную нагрузку
Невосприимчивость к маслам благодаря хорошей химической стойкости
Минимальный абразивный износ (ок. 10—12 мм? согласно DIN 53516) обеспечивает увеличение срока службы до 20 раз по сравнению со стандартным НБК
1,5 складки обеспечивают высокое всасывающее усилие и эффективное демпфирование чувствительных заготовок

КОНСТРУКЦИЯ

Сильфонные присоски FSGAO VU1 (1,5 гофра)

Присоска FSGAO, состоящая из присоски FGAO (Вулколлан VU1) с 1,5 гофра (3) и соединительной пластины (1)
Соединительная пластина привинчена (2) к присоске и способна выдерживать очень большие нагрузки
Присоску можно заменять отдельно в случае износа

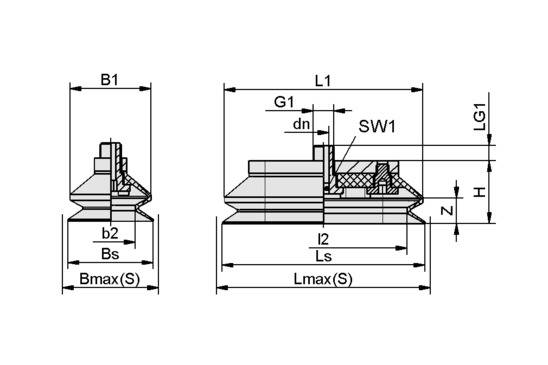

Чертёж

Атрибут	Значение
b2	36 mm
B1	65 mm
Bmax(S)	68,50 mm
Bs	65 mm
dn	8 mm
G1	G1/4"-M
H	38 mm
L1	140 mm
l2	111 mm
LG1	10 mm
Lmax(S)	142 mm
Ls	140 mm
SW1	8 mm
Z (Ход)	16 mm
