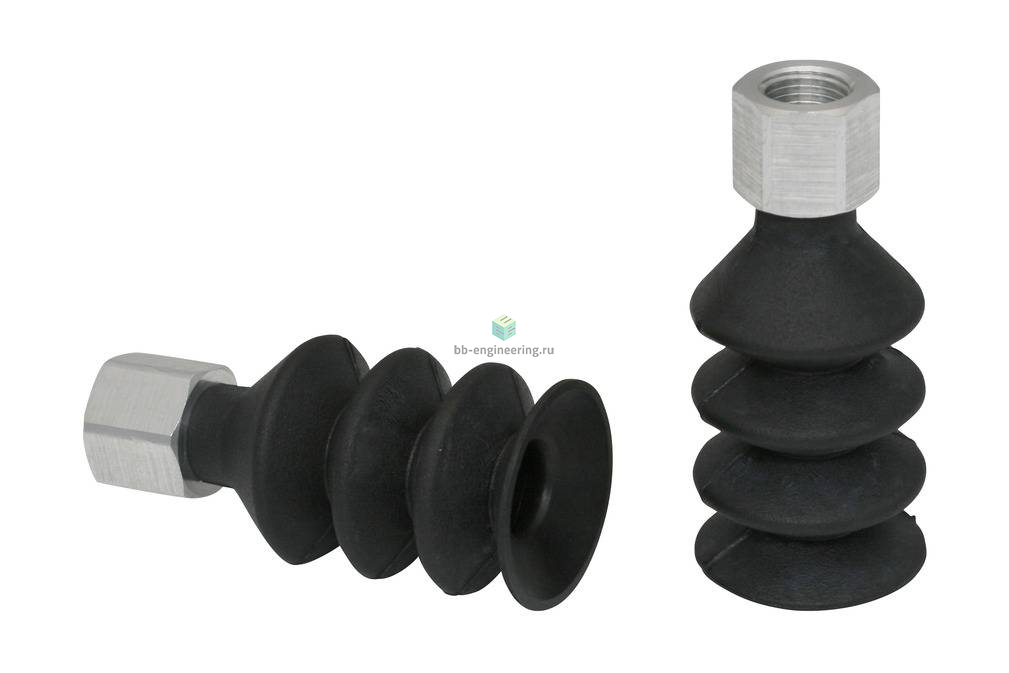

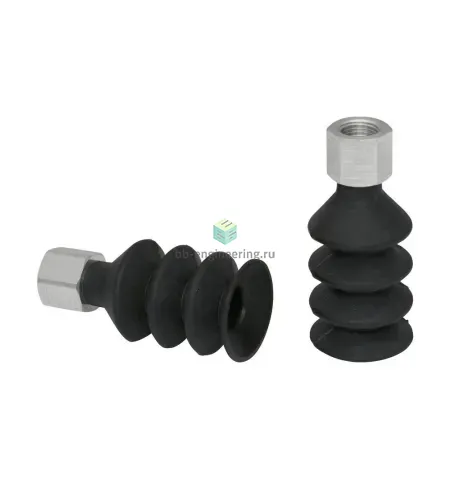

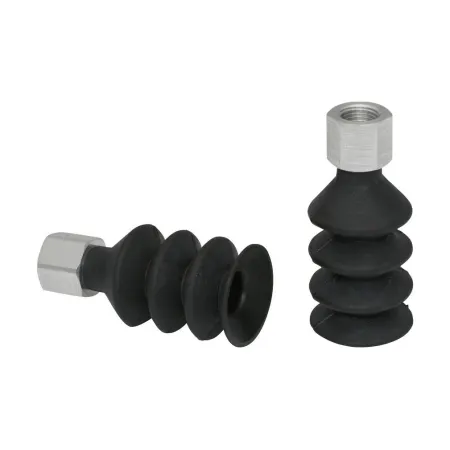

Описание FSGB 25 NBR-55 G1/8-IG 10.01.06.00110
Сильфонная вакуумная присоска (круглая) для заготовок с очень неровной поверхностью
Особенности серии
- Круглая, сильфонная присоска с 3,5 гофра для перемещения легко повреждаемых заготовок благодаря оптимальному демпфирующему эффекту, большой ход и гладкая уплотнительная кромка
- Перемещение очень неровных заготовок, таких как трубы (гофры обеспечивают оптимальную адаптацию к выгнутым поверхностям)
- Перемещение заготовок, которые необходимо поднимать максимально осторожно (присоска имеет очень длинный ход)
- 3.5 складки обеспечивают высокое всасывающее усилие и эффективное демпфирование при установке
- Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям
- Очень большой ход захвата и мягкие, прилегающие складки оптимально компенсируют различия по высоте
КОНСТРУКЦИЯ
- Прочная износостойкая присоска FSGB (3) с одиночной уплотнительной кромкой состоящая из присоски FGB (2) с 3,5 гофра и соединительного ниппеля (1)
- Ниппель вставлен в присоску
- По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию
Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара FSGB 25 NBR-55 G1/8-IG 10.01.06.00110 SCHMALZ - Присоска вакуумная сильфон 3.5 гофра, 25 мм, NBR, G1/8 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики FSGB 25 NBR-55 G1/8-IG 10.01.06.00110
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 4.5 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø25 мм
Усилие отрыва при 70% вакуума
20
Н
Объем присоски
- 7.07 см³
Общие характеристики
Количество гофр
- 3.5
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 55 A
