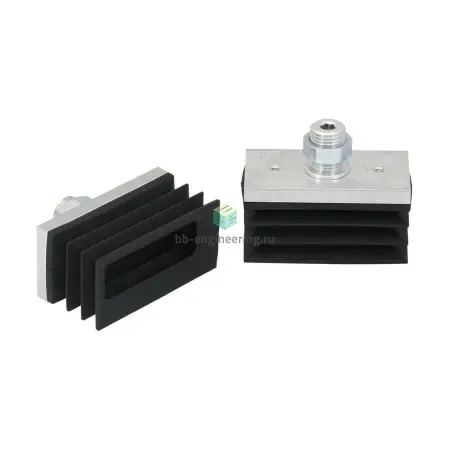

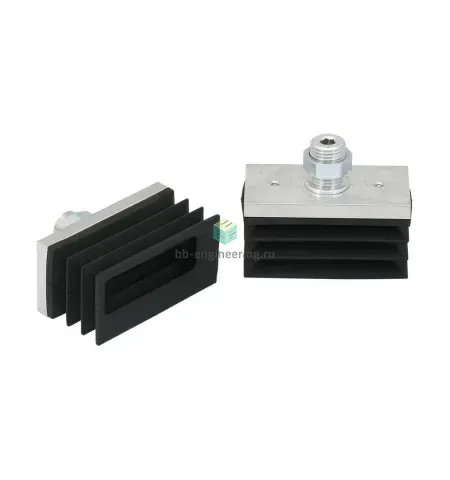

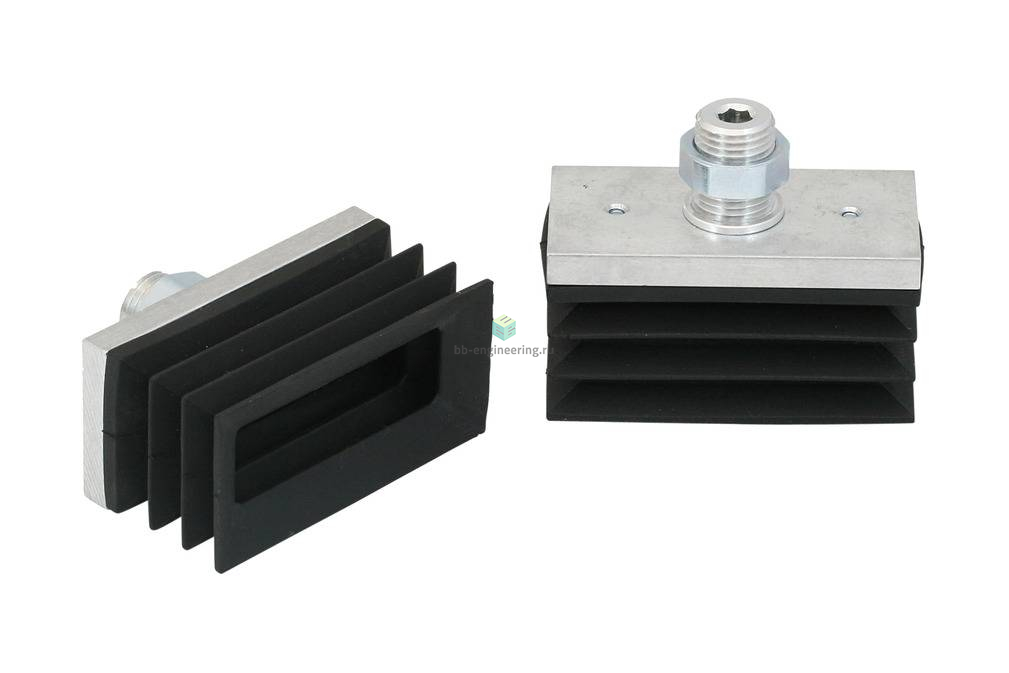

FSGB-R 60x29 NBR-50 G1/4-AG 10.01.06.02283 SCHMALZ - Присоска прямоуг. 2.5 гофра, 60x29 мм, NBR, G1/4

Name: FSGB-R 60x29 NBR-50 G1/4-AG 10.01.06.02283 SCHMALZ - Присоска прямоуг. 2.5 гофра, 60x29 мм, NBR, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.06.02283

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 36Н • Форма кромки вакуумного захвата: прямоугольная • Размер вакуумного захвата: 60x29мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание FSGB-R 60x29 NBR-50 G1/4-AG 10.01.06.02283

Сильфонная вакуумная присоска (прямоугольная)

Особенности серии

Прямоугольные сильфонные присоски с 2,5 или 3,5 гофра для перемещения прямоугольных упаковочных материалов с неровными поверхностями
Перемещение упакованных в пленку продуктов, полиэтиленовых пакетов; заготовок со складками
Перемещение нежестких заготовок и гибких упаковочных материалов, которые могут деформироваться во время перемещения
Использование поддерживающей рамы в разных количествах в зависимости от применения

Большая площадь всасывания прямоугольной формы оптимизирована для прямоугольных заготовок
Мягкие прилегающие складки адаптируются к неровным поверхностям и изогнутым заготовкам
Мягкая адаптируемая кромка уплотнения для оптимальной герметизации на структурированных и склонных к образованию складок заготовках
Предлагаемая в качестве опции опорная рама повышает устойчивость вакуумного захвата

КОНСТРУКЦИЯ

Сильфонные присоски FSGB-R (прямоугольные)

Прямоугольная сильфонная присоска FSGB-R с одиночной уплотнительной кромкой, состоящая из присоски FGB-R (3) и соединительных пластин (1)
FSGB-R 52x25 и FSGB-R 60x29 с 2,5 гофра; FSGB-R 80x30, FSGB-R80x40 и FSGB-R 80x50 с 3,5 гофра
Хорошо адаптирующаяся геометрия и мягкая, гибкая уплотнительная кромка
Присоска надежно зажата между соединительными пластинами; винтовое соединение (2) со стороны присоски обеспечивает простую замену чаши на месте
Поддерживающие рамки (4) (доступные в качестве аксессуаров) могут дополнительно устанавливаться в одной или более конфигураций

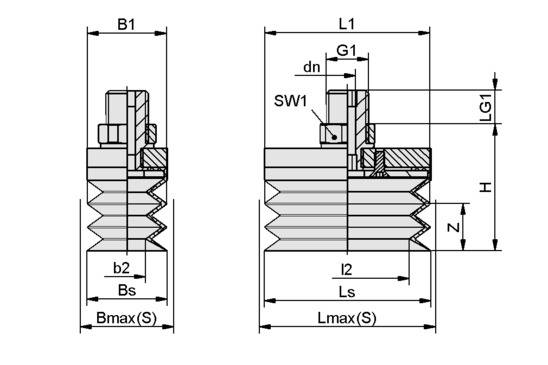

Чертёж

Атрибут	Значение
b2	15 mm
B1	29 mm
Bmax(S)	32 mm
Bs	29 mm
dn	5 mm
G1	G1/4"-M
H	50 mm
l2	45 mm
L1	60 mm
LG1	10,50 mm
Lmax(S)	63 mm
Ls	60 mm
SW1	17 mm
Z (Ход)	14 mm
