FSGB-R 80x40 SI-50 G1/8-IG 10.01.06.02291 SCHMALZ - Присоска прямоуг. 3.5 гофра, 80x40 мм, силикон, G1/8

Name: FSGB-R 80x40 SI-50 G1/8-IG 10.01.06.02291 SCHMALZ - Присоска прямоуг. 3.5 гофра, 80x40 мм, силикон, G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.06.02291

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: силикон (SI) • Номинальное усилие удержания: 61Н • Форма кромки вакуумного захвата: прямоугольная • Размер вакуумного захвата: 80x40мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание FSGB-R 80x40 SI-50 G1/8-IG 10.01.06.02291

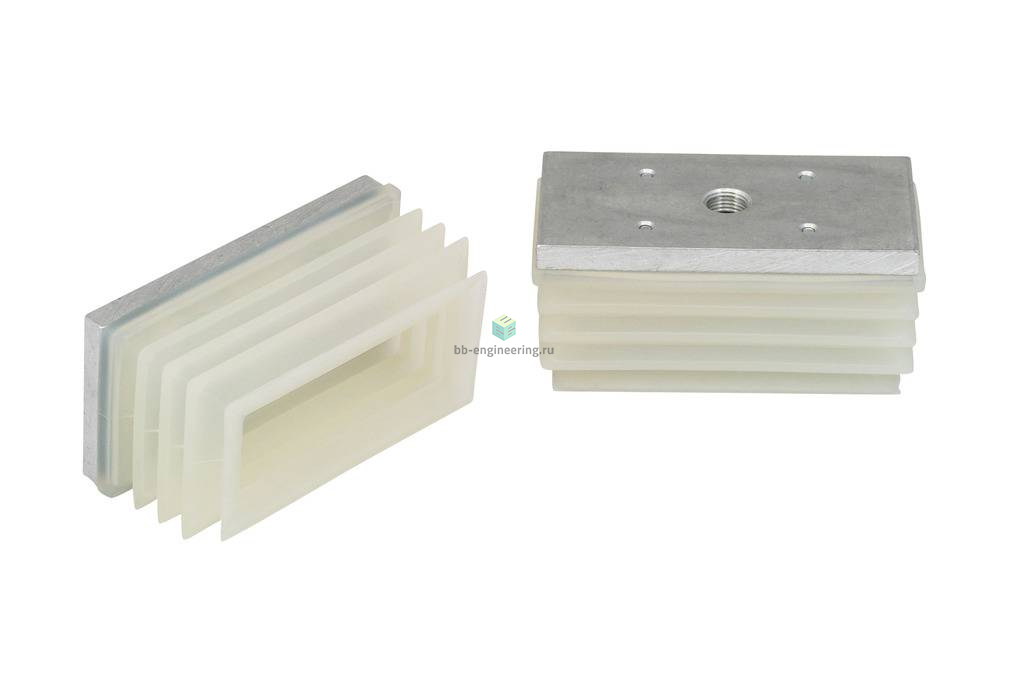

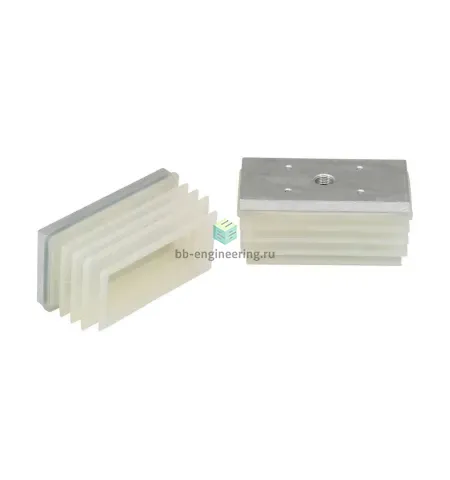

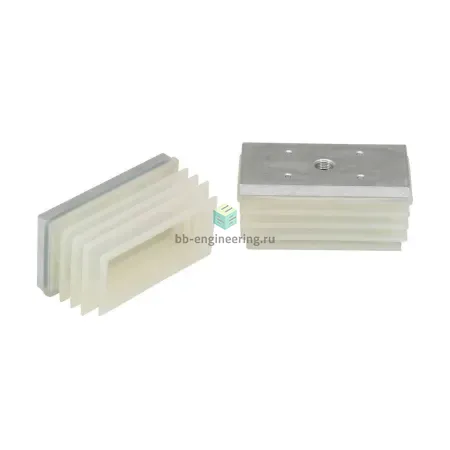

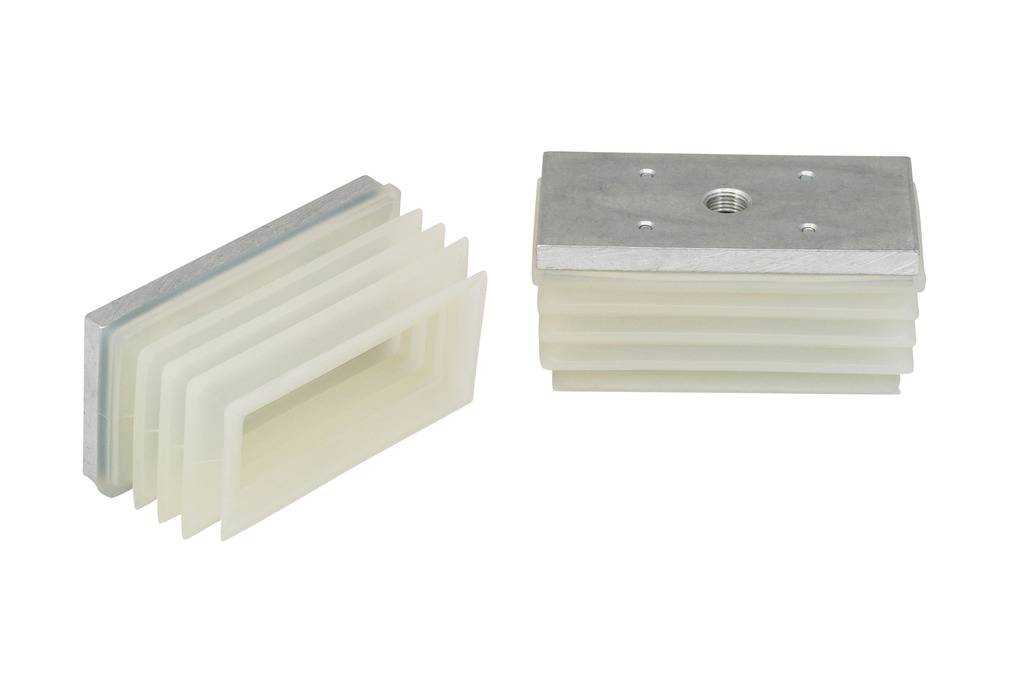

Сильфонная вакуумная присоска (прямоугольная)

Особенности серии

Прямоугольные сильфонные присоски с 2,5 или 3,5 гофра для перемещения прямоугольных упаковочных материалов с неровными поверхностями
Перемещение упакованных в пленку продуктов, полиэтиленовых пакетов; заготовок со складками
Перемещение нежестких заготовок и гибких упаковочных материалов, которые могут деформироваться во время перемещения
Использование поддерживающей рамы в разных количествах в зависимости от применения

Большая площадь всасывания прямоугольной формы оптимизирована для прямоугольных заготовок
Мягкие прилегающие складки адаптируются к неровным поверхностям и изогнутым заготовкам
Мягкая адаптируемая кромка уплотнения для оптимальной герметизации на структурированных и склонных к образованию складок заготовках
Предлагаемая в качестве опции опорная рама повышает устойчивость вакуумного захвата

КОНСТРУКЦИЯ

Сильфонные присоски FSGB-R (прямоугольные)

Прямоугольная сильфонная присоска FSGB-R с одиночной уплотнительной кромкой, состоящая из присоски FGB-R (3) и соединительных пластин (1)
FSGB-R 52x25 и FSGB-R 60x29 с 2,5 гофра; FSGB-R 80x30, FSGB-R80x40 и FSGB-R 80x50 с 3,5 гофра
Хорошо адаптирующаяся геометрия и мягкая, гибкая уплотнительная кромка
Присоска надежно зажата между соединительными пластинами; винтовое соединение (2) со стороны присоски обеспечивает простую замену чаши на месте
Поддерживающие рамки (4) (доступные в качестве аксессуаров) могут дополнительно устанавливаться в одной или более конфигураций

Чертёж

Атрибут	Значение
b2	19 mm
B1	34 mm
Bmax(S)	44 mm
Bs	34 mm
G1	G1/8"-F
H	39 mm
l2	59 mm
L1	74 mm
LG1	6 mm
Lmax(S)	84 mm
Ls	74 mm
Z (Ход)	12,50 mm
