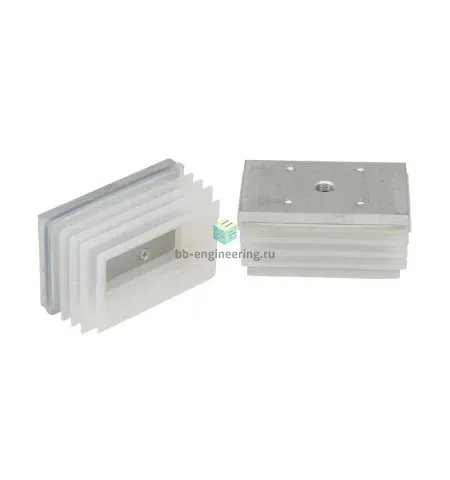

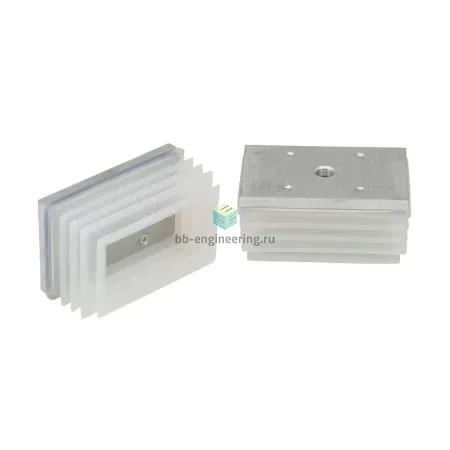

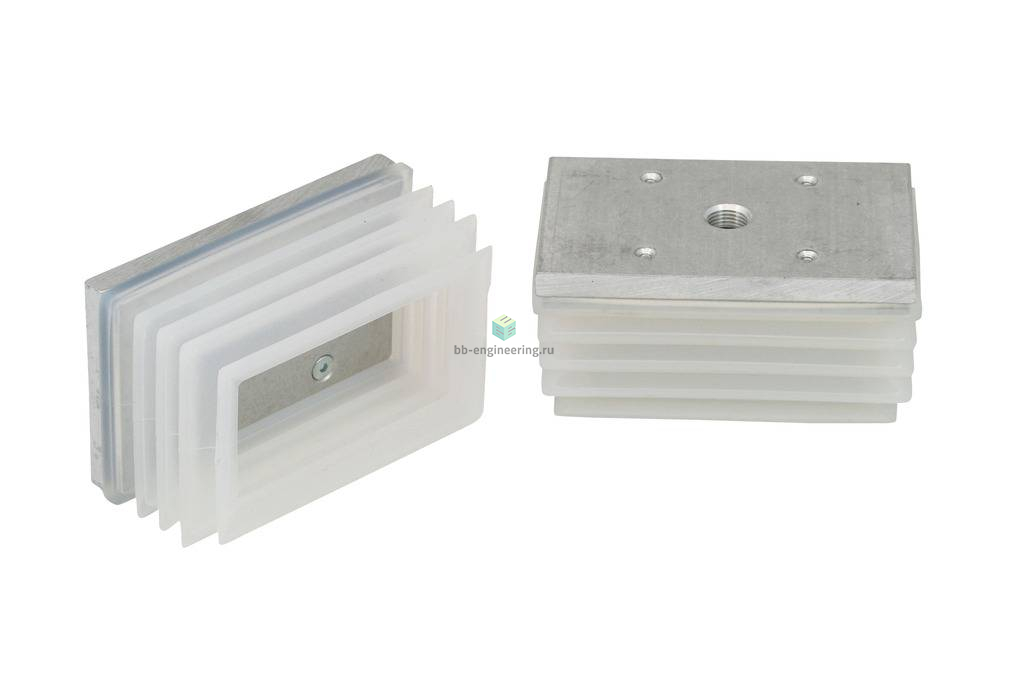

Описание FSGB-R 80x50 SI-50 G1/8-IG 10.01.06.02292
Сильфонная вакуумная присоска (прямоугольная)
Особенности серии
- Прямоугольные сильфонные присоски с 2,5 или 3,5 гофра для перемещения прямоугольных упаковочных материалов с неровными поверхностями
- Перемещение упакованных в пленку продуктов, полиэтиленовых пакетов; заготовок со складками
- Перемещение нежестких заготовок и гибких упаковочных материалов, которые могут деформироваться во время перемещения
- Использование поддерживающей рамы в разных количествах в зависимости от применения
- Большая площадь всасывания прямоугольной формы оптимизирована для прямоугольных заготовок
- Мягкие прилегающие складки адаптируются к неровным поверхностям и изогнутым заготовкам
- Мягкая адаптируемая кромка уплотнения для оптимальной герметизации на структурированных и склонных к образованию складок заготовках
- Предлагаемая в качестве опции опорная рама повышает устойчивость вакуумного захвата
КОНСТРУКЦИЯ
- Прямоугольная сильфонная присоска FSGB-R с одиночной уплотнительной кромкой, состоящая из присоски FGB-R (3) и соединительных пластин (1)
- FSGB-R 52x25 и FSGB-R 60x29 с 2,5 гофра; FSGB-R 80x30, FSGB-R80x40 и FSGB-R 80x50 с 3,5 гофра
- Хорошо адаптирующаяся геометрия и мягкая, гибкая уплотнительная кромка
- Присоска надежно зажата между соединительными пластинами; винтовое соединение (2) со стороны присоски обеспечивает простую замену чаши на месте
- Поддерживающие рамки (4) (доступные в качестве аксессуаров) могут дополнительно устанавливаться в одной или более конфигураций

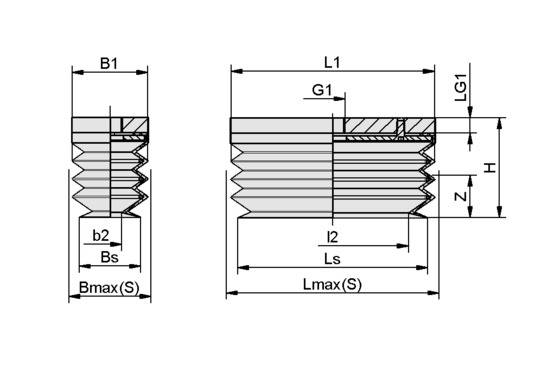

Чертёж
 |
|
Характеристики FSGB-R 80x50 SI-50 G1/8-IG 10.01.06.02292
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 92 Н
Форма кромки вакуумного захвата
- прямоугольная
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- 80x50 мм
Объем присоски
- 80 см³
Общие характеристики
Количество гофр
- 3.5
Применение
- для упаковки
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 50 A
