Описание FSGPL 150 HT1-60 G1/2-IG 10.01.06.03145

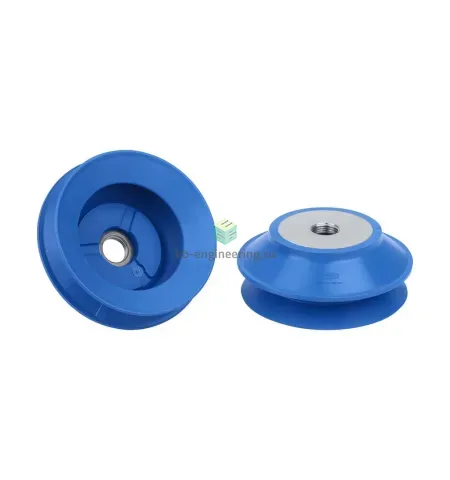

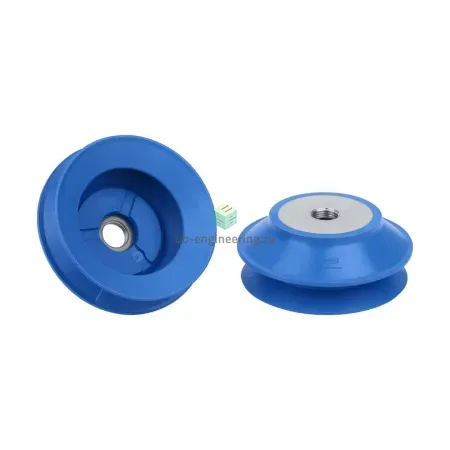

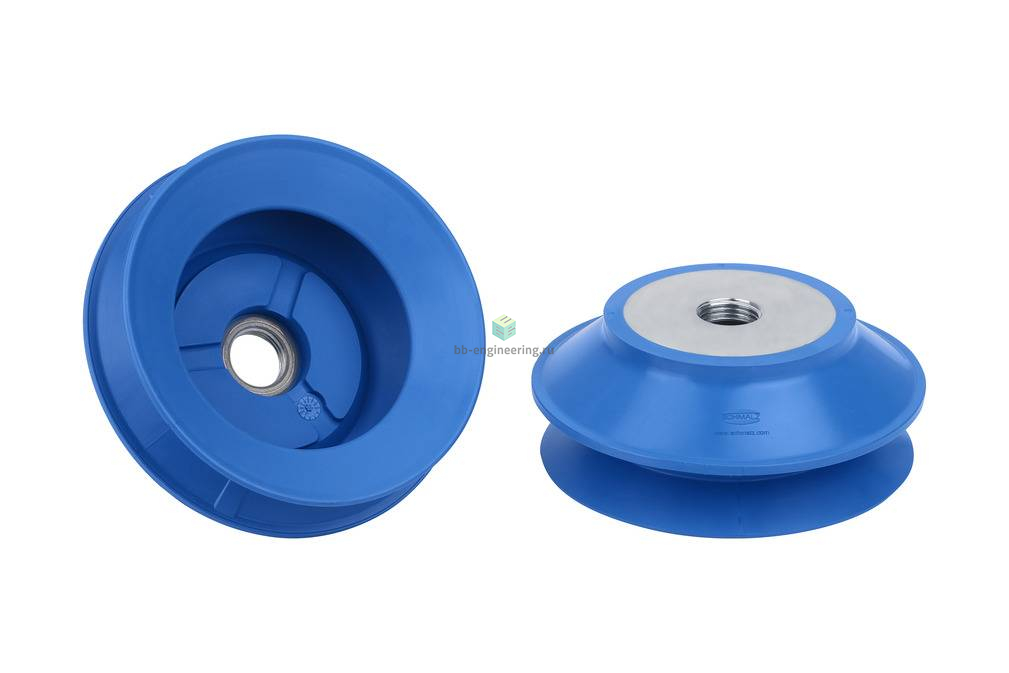

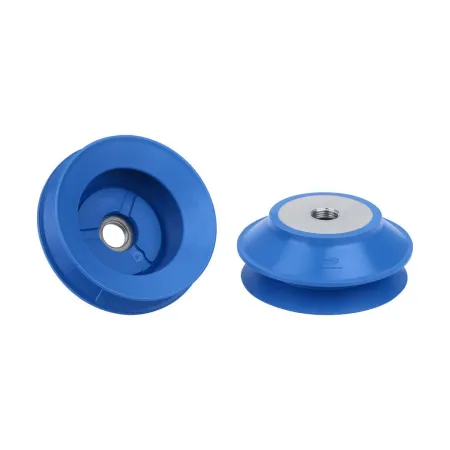

Сильфонная вакуумная присоска (круглая) для крупногабаритных, тяжелых и неровных заготовок
Особенности серии
- Круглая, сильфонная присоска с 1,5 гофра для перемещения картона, листового металла, дерева и керамики
- Перемещение заготовок с неровными поверхностями (оптимальная адаптация благодаря гладкой уплотнительной кромке)
- Большой диаметр для больших, тяжелых, но при этом чувствительных заготовок
- Мягкое выступающее уплотнение оптимально прилегает к искривленным поверхностям
- 1,5 складки обеспечивают высокое всасывающее усилие и эффективное демпфирование при установке
- Эластомерное покрытие на нижней стороне предотвращает необратимую деформацию чувствительных заготовок
КОНСТРУКЦИЯ
- Присоска FSGPL с 1,5 гофра (2) и вулканизированной монтажной плитой (1)
- Стальная монтажная пластина с внутренней резьбой
- Нижняя сторона монтажной пластины покрыта эластомерным покрытием (3)
- Дополнительно доступны без резьбового отверстия

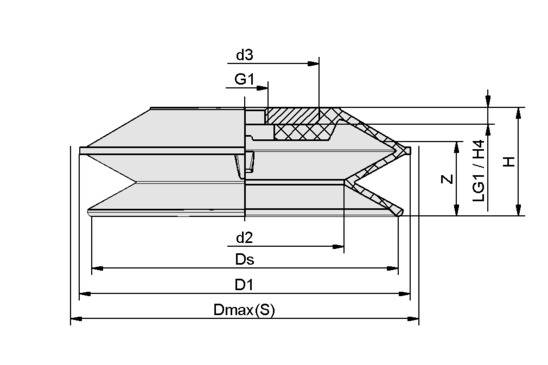

Чертёж
 |
|
Характеристики FSGPL 150 HT1-60 G1/2-IG 10.01.06.03145
Характеристики вакуумной техники
Вакуумный захват
- высокотемпературный материал (HT1)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 370 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø150 мм
Усилие отрыва при 70% вакуума
600
Н
Объем присоски
- 449.34 см³
Общие характеристики
Количество гофр
- 1.5
Материалы
Резьбовой штуцер
сталь
Твердость по Шору
- 60 A
