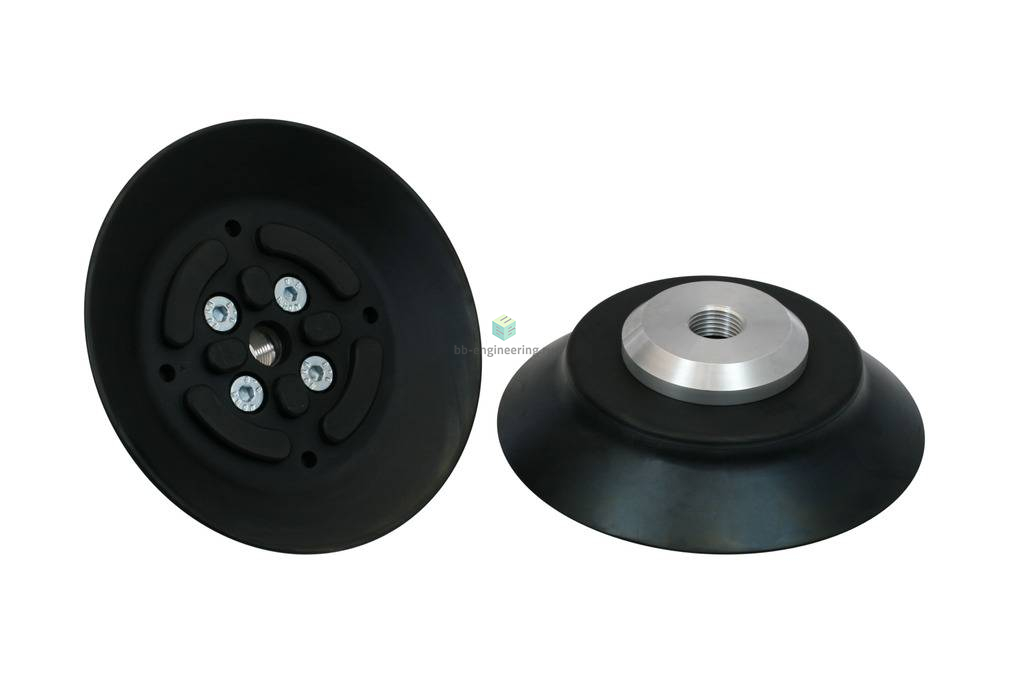

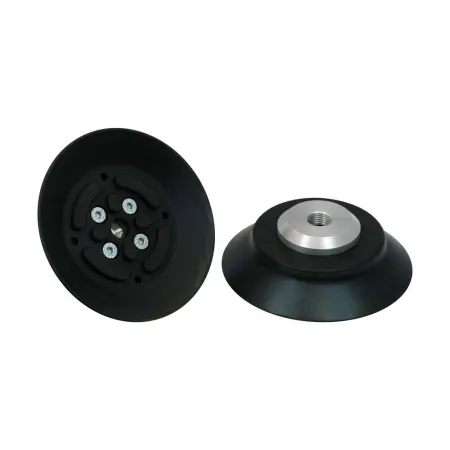

PFYN 150 NBR-55 G1/2-IG 10.01.01.00339 SCHMALZ - Присоска вакуумная круглая плоская, 150 мм, NBR, G1/2

Name: PFYN 150 NBR-55 G1/2-IG 10.01.01.00339 SCHMALZ - Присоска вакуумная круглая плоская, 150 мм, NBR, G1/2
Brand: SCHMALZ
SKU: SMZ-10.01.01.00339

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 842Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø150мм • Подключение: G1/2

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание PFYN 150 NBR-55 G1/2-IG 10.01.01.00339

Плоская вакуумная присоска (круглая)для гладкихили слегка шероховатых поверхностей

Особенности серии

Круглая, плоская присоска для перемещения плоских заготовок с гладкой или слегка шероховатой поверхностью
Перемещение горячих заготовок (HT1, SI, FPM)
Перемещение чувствительных заготовок при малом оставлении следов и антистатике (версии HT1 и AS)

Большой выбор материалов изготовления удовлетворяет широкому спектру требований (устойчивые к температуре, антистатические, не оставляющие отпечатков, химическая устойчивость)
Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
Высокие усилия всасывания при небольших размерах
Минимальное время цикла благодаря небольшому собственному объему
Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок

КОНСТРУКЦИЯ

Прочная износостойкая присоска PFYN (3) с одиночной уплотнительной кромкой, состоящая из присоски PFG (2) и соединительного ниппеля (1)
Штуцер, вставляемый в присоски диаметром до 50 мм
Штуцер, вкручиваемый в металлическую вкладку (вулканизированную в присоску), для присосок диаметром 60 мм или более
В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

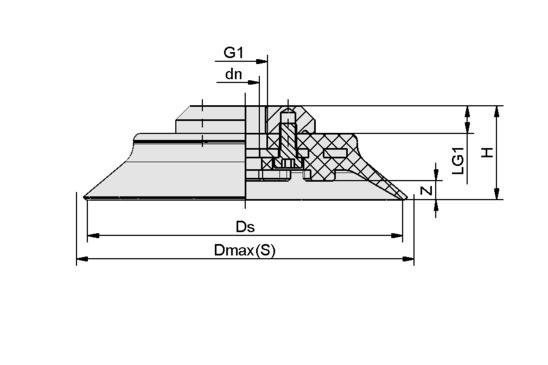

Чертёж

Атрибут	Значение
dn	13,50 mm
Dmax(S)	158 mm
Ds	147,50 mm
G1	G1/2"-F
H	45,50 mm
LG1	13 mm
Z (Ход)	9 mm
