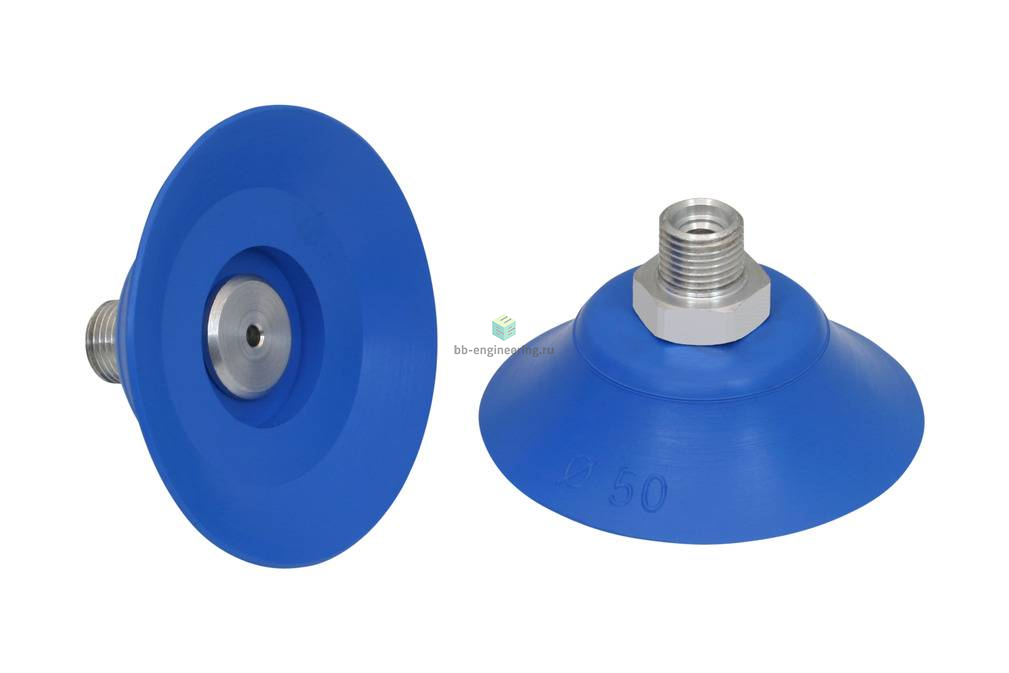

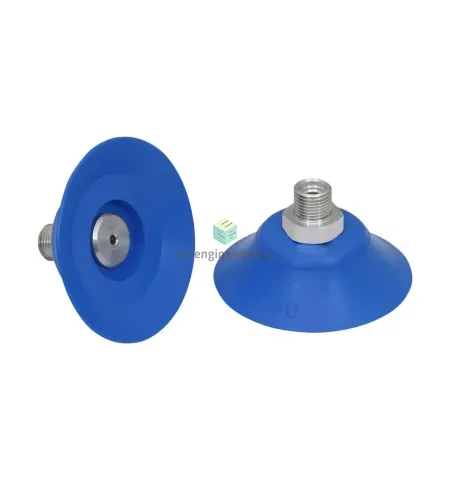

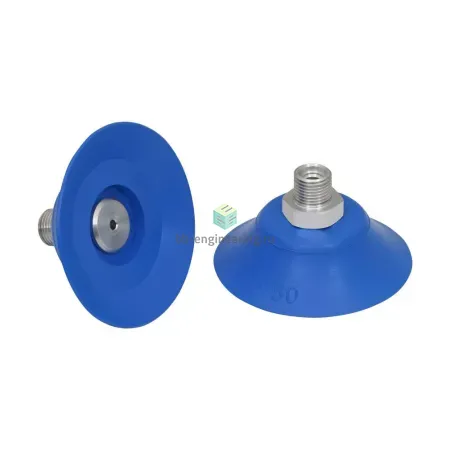

PFYN 50 HT1-60 G1/8-AG 10.01.01.11141 SCHMALZ - Присоска вакуумная круглая плоская, 50 мм, высокотемп., G1/8

Name: PFYN 50 HT1-60 G1/8-AG 10.01.01.11141 SCHMALZ - Присоска вакуумная круглая плоская, 50 мм, высокотемп., G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.01.11141

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: высокотемпературный материал (HT1) • Номинальное усилие удержания: 91Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø50мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание PFYN 50 HT1-60 G1/8-AG 10.01.01.11141

Плоская вакуумная присоска (круглая)для гладкихили слегка шероховатых поверхностей

Особенности серии

Круглая, плоская присоска для перемещения плоских заготовок с гладкой или слегка шероховатой поверхностью
Перемещение горячих заготовок (HT1, SI, FPM)
Перемещение чувствительных заготовок при малом оставлении следов и антистатике (версии HT1 и AS)

Большой выбор материалов изготовления удовлетворяет широкому спектру требований (устойчивые к температуре, антистатические, не оставляющие отпечатков, химическая устойчивость)
Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
Высокие усилия всасывания при небольших размерах
Минимальное время цикла благодаря небольшому собственному объему
Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок

КОНСТРУКЦИЯ

Прочная износостойкая присоска PFYN (3) с одиночной уплотнительной кромкой, состоящая из присоски PFG (2) и соединительного ниппеля (1)
Штуцер, вставляемый в присоски диаметром до 50 мм
Штуцер, вкручиваемый в металлическую вкладку (вулканизированную в присоску), для присосок диаметром 60 мм или более
В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

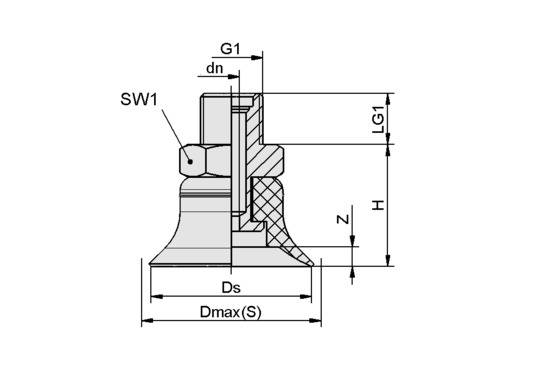

Чертёж

Атрибут	Значение
dn	2,40 mm
Dmax(S)	53,50 mm
Ds	50 mm
G1	G1/8"-M
H	20 mm
LG1	8 mm
SW1	14 mm
Z (Ход)	4 mm
