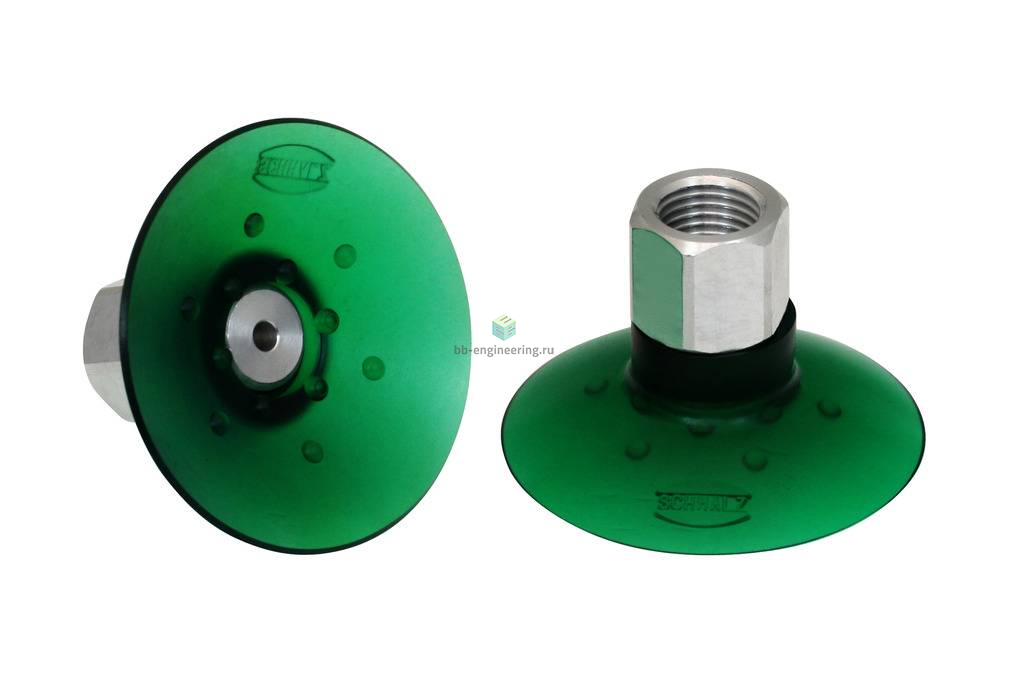

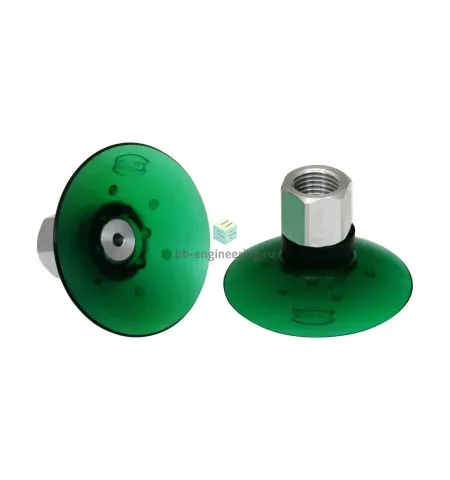

Описание PFYN 50 VU1-72 G1/4-IG 10.01.01.00547
Плоская вакуумная присоска (круглая)для гладкихили слегка шероховатых поверхностей
Особенности серии
- Круглая, плоская присоска для использования при работе в несколько смен с очень коротким временем цикла
- Перемещение маслянистых металлических листов (автомобильное производство), картона и фанерных листов
- Перемещение сильно абразивных заготовок, таких как грубые картонные листы
- Чрезвычайно устойчивый к износу материал Vulkollan VU1 выдерживает огромную нагрузку
- Невосприимчивость к маслам благодаря хорошей химической стойкости
- Устойчивость к воздействию низких (–40 °C) и высоких температур (+ 80 °C, кратковременно до + 100 °C)
- Минимальный абразивный износ (ок. 10—12 мм? согласно DIN 53516) обеспечивает увеличение срока службы до 20 раз по сравнению со стандартным НБК
- Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок
КОНСТРУКЦИЯ

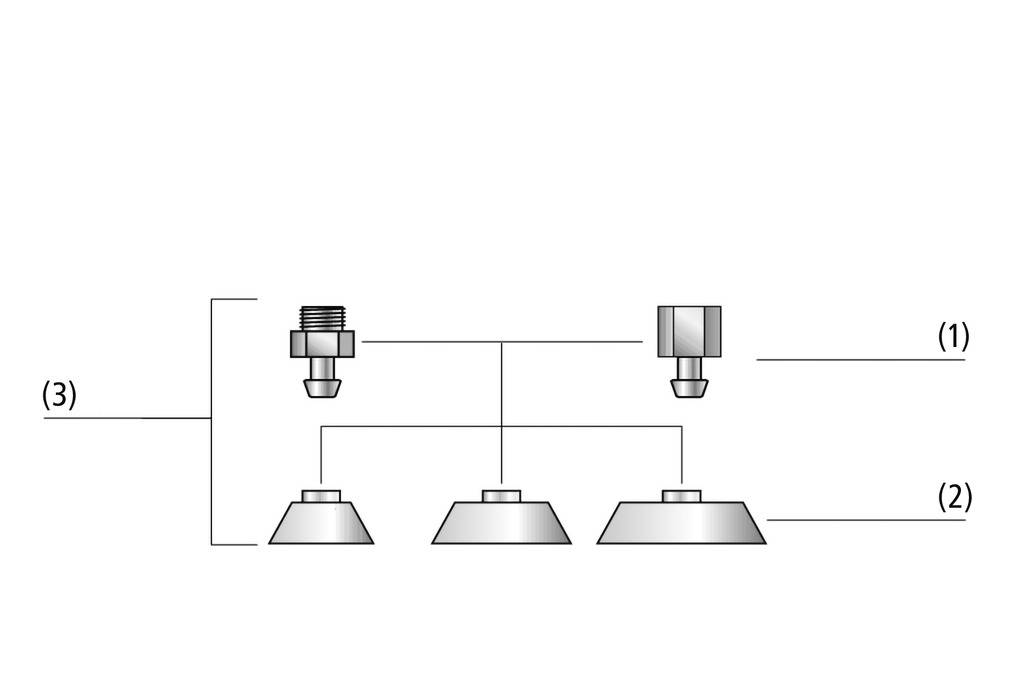

- Прочная износостойкая присоска PFYN (3) с одиночной уплотнительной кромкой состоящая из присоски PFG (2) изготовленной из Вулколлана VU1, и соединительного ниппеля (1)
- Присоска соединена со штуцером; не поворачивается даже при работе с тяжелыми грузами
- В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

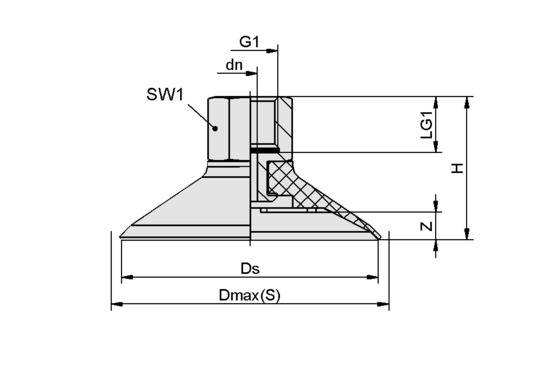

Чертёж
 |
|
Характеристики PFYN 50 VU1-72 G1/4-IG 10.01.01.00547
Характеристики вакуумной техники
Вакуумный захват
- вулколлан (VU1)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 95 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- ø50 мм
Объем присоски
- 6 см³
Общие характеристики
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 72 A
