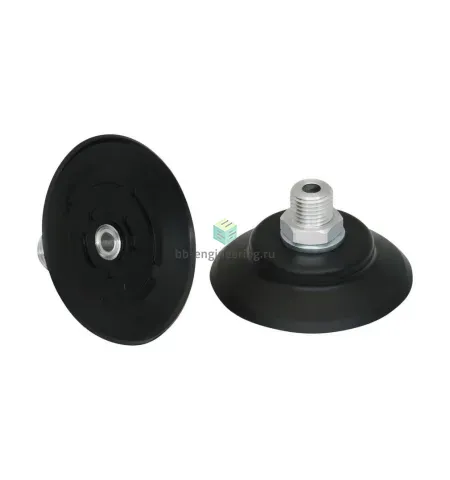

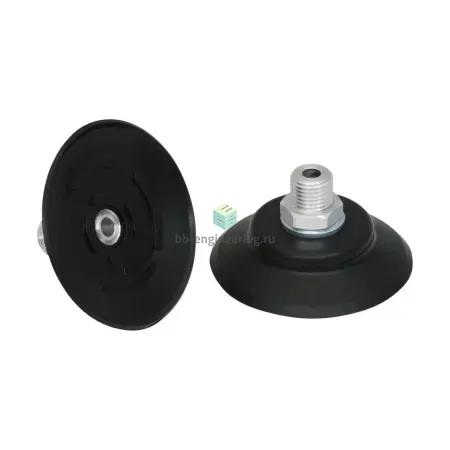

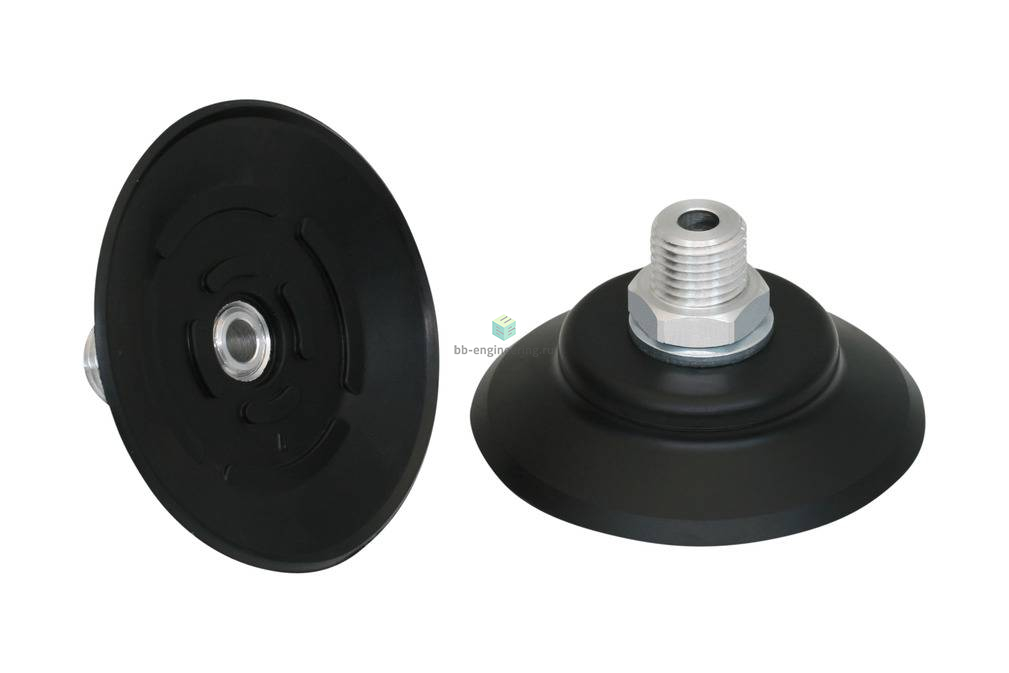

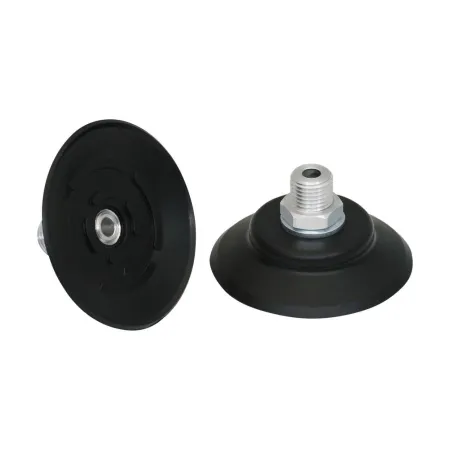

Описание PFYN 60 FPM-65 G1/4-AG 10.01.01.00190
Плоская вакуумная присоска (круглая)для гладкихили слегка шероховатых поверхностей
Особенности серии
- Круглая, плоская присоска для перемещения плоских заготовок с гладкой или слегка шероховатой поверхностью
- Перемещение горячих заготовок (HT1, SI, FPM)
- Перемещение чувствительных заготовок при малом оставлении следов и антистатике (версии HT1 и AS)
- Большой выбор материалов изготовления удовлетворяет широкому спектру требований (устойчивые к температуре, антистатические, не оставляющие отпечатков, химическая устойчивость)
- Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
- Высокие усилия всасывания при небольших размерах
- Минимальное время цикла благодаря небольшому собственному объему
- Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок
КОНСТРУКЦИЯ
- Прочная износостойкая присоска PFYN (3) с одиночной уплотнительной кромкой, состоящая из присоски PFG (2) и соединительного ниппеля (1)
- Штуцер, вставляемый в присоски диаметром до 50 мм
- Штуцер, вкручиваемый в металлическую вкладку (вулканизированную в присоску), для присосок диаметром 60 мм или более
- В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

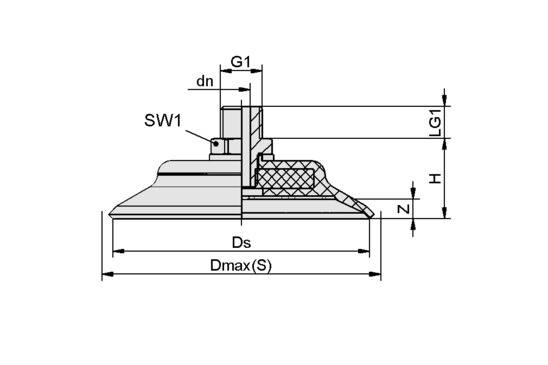

Чертёж
 |
|
Характеристики PFYN 60 FPM-65 G1/4-AG 10.01.01.00190
Характеристики вакуумной техники
Вакуумный захват
- фторкаучук (FPM)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 125 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- ø60 мм
Объем присоски
- 10 см³
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 65 A
