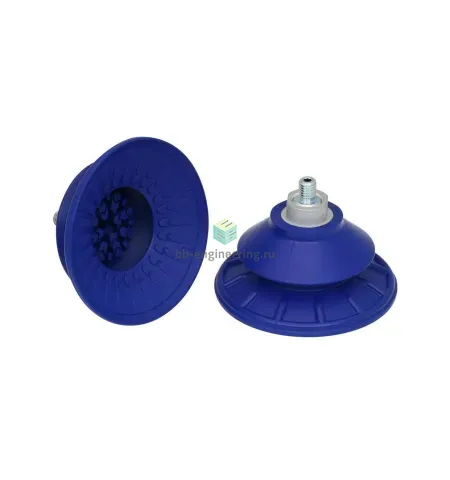

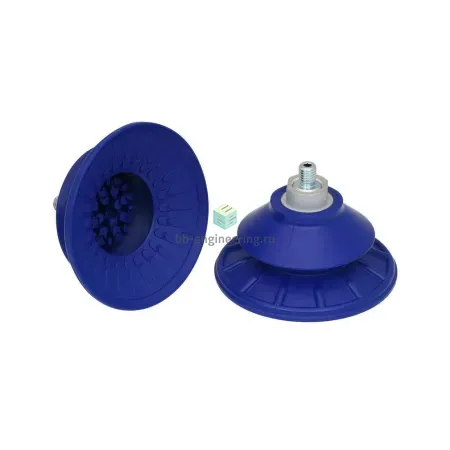

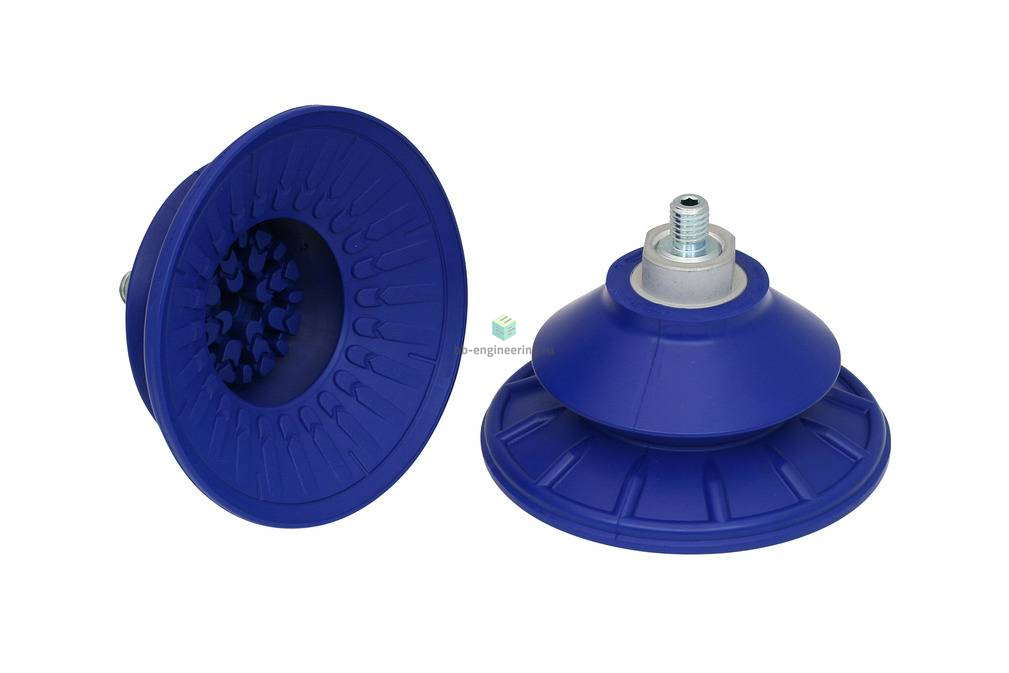

Описание SAB 100 NBR-60 M16-AG 10.01.06.03640
Bellows suction cup (round)for very dynamic handling of smooth
and oily workpieces
Особенности серии
- Круглая, сильфонная вакуумная присоска с 1,5 гофры для динамической обработки металлических листов (с коротким циклом)
- Перемещение тонких стальных и алюминиевых листов без деформации
- Перемещение предварительно формованных деталей из металлического листа, так как сильфонная форма позволяет адаптироваться к поверхности
- Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
- Специальная канавка на дне присоски предотвращает скольжение маслянистых металлических листов и позволяет точно позиционировать детали в прессах для штамповки и т. д.
- Оптимальная адаптация и герметизация даже для искривленных заготовок и очень хороший демпфирующий эффект при установке
- Широкоповерхностная, структурированная внутренняя опора предотвращает глубокое втягивание и выдерживает максимальные поперечные силы
- Высокая жесткость верхней складки обеспечивает высокую устойчивость при горизонтальных усилиях и поперечных ускорениях
КОНСТРУКЦИЯ
- Прочная и износостойкая вакуумная присоска SAB с 1,5 гофра, из NBR (бутадиенакрилонитрильный каучук), специальная канавка и внутренняя опора
- Вакуумная присоска SAB, вулканизированная к соединительному ниппелю (очень высокая прочность)
- Вакуумные присоски доступны с различными типами соединений

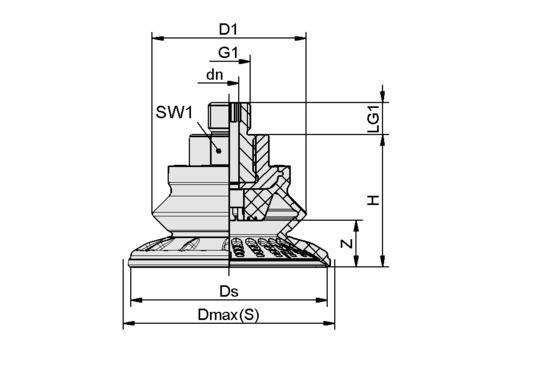

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SAB 100 NBR-60 M16-AG 10.01.06.03640 SCHMALZ - Присоска вакуумная сильфон 1.5 гофра, 100 мм, NBR, M16 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SAB 100 NBR-60 M16-AG 10.01.06.03640
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 190 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 220 Н
Размер вакуумного захвата
- ø100 мм
Усилие отрыва при 70% вакуума
357
Н
Объем присоски
- 115 см³
Общие характеристики
Количество гофр
- 1.5
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 60 A
