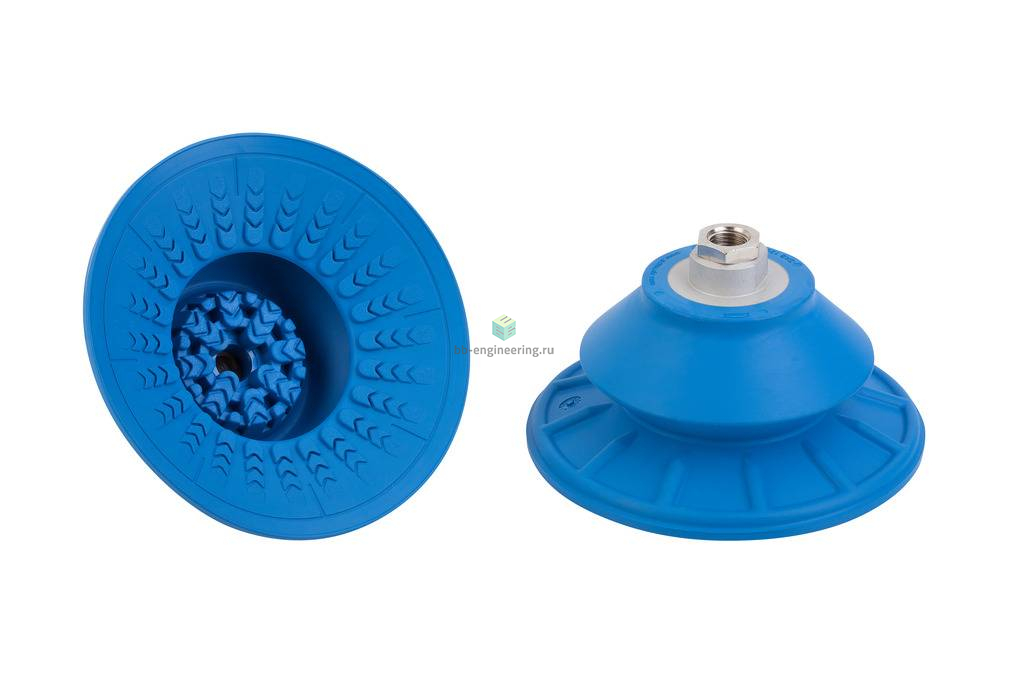

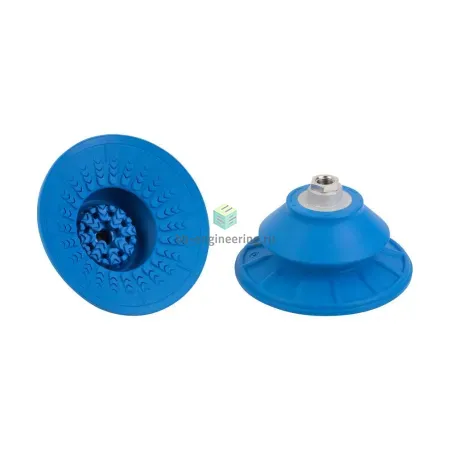

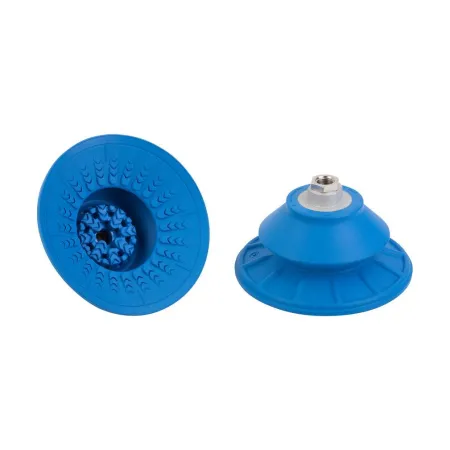

Описание SAB 125 HT1-60 G1/4-IG 10.01.06.03064
Сильфонная вакуумная присоска (круглая) для не оставляющего следов перемещения заготовок
Особенности серии
- Круглая сильфонная присоска с 1,5 гофра для динамического перемещения стеклянных заготовок
- Перемещение листового стекла и фасонных стеклянных деталей
- Использование в автоматизированных производственных линиях для автомобильных стекол, таких как лобовое стекло и боковые окна, даже после гибки при температуре до 170°C
- Точное позиционирование в производственных процессах без смещения
- Большие поперечные силы при использовании с порошком сепарации на плоском стекле или на смоченных поверхностях
- Минимальное химическое воздействие на поверхность заготовки благодаря почти не оставляющему отпечатков специальному материалу НТ1
- Возможность работы с горячими заготовками благодаря устойчивости к высоким температурам
- Структурированная опорная поверхность выдерживает высокие поперечные усилия, в том числе при использовании разделительного порошка и на влажных заготовках
КОНСТРУКЦИЯ
- Прочная и износостойкая сильфонная присоска из HT1 с 1,5 гофра, со специальным пазом и внутренней поддержкой
- Вакуумная присоска привулканизирована к соединительному ниппелю (очень высокая прочность)
- Специальная структура поверхности всасывания с высокоэффективным профилем

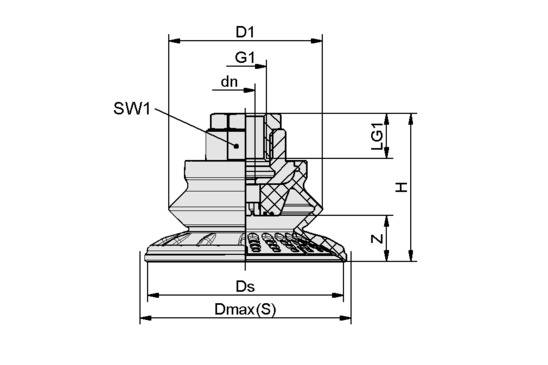

Чертёж
 |
|
Характеристики SAB 125 HT1-60 G1/4-IG 10.01.06.03064
Характеристики вакуумной техники
Вакуумный захват
- высокотемпературный материал (HT1)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 250 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 352 Н
Размер вакуумного захвата
- ø125 мм
Усилие отрыва при 70% вакуума
558
Н
Объем присоски
- 191 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для стекла
Материалы
Резьбовой штуцер
никелированный
Твердость по Шору
- 60 A
