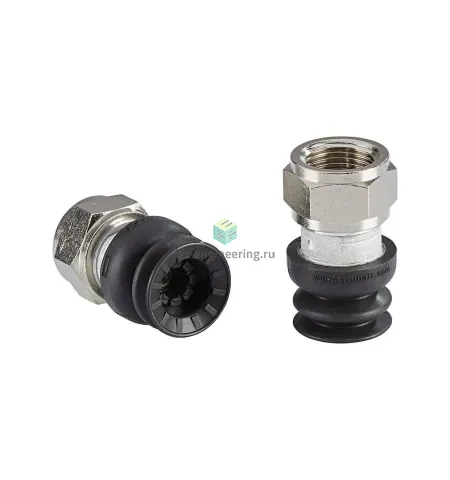

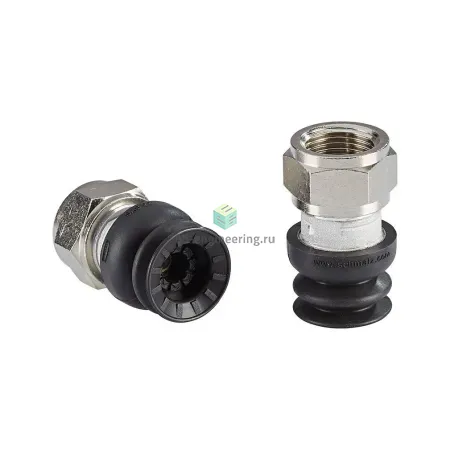

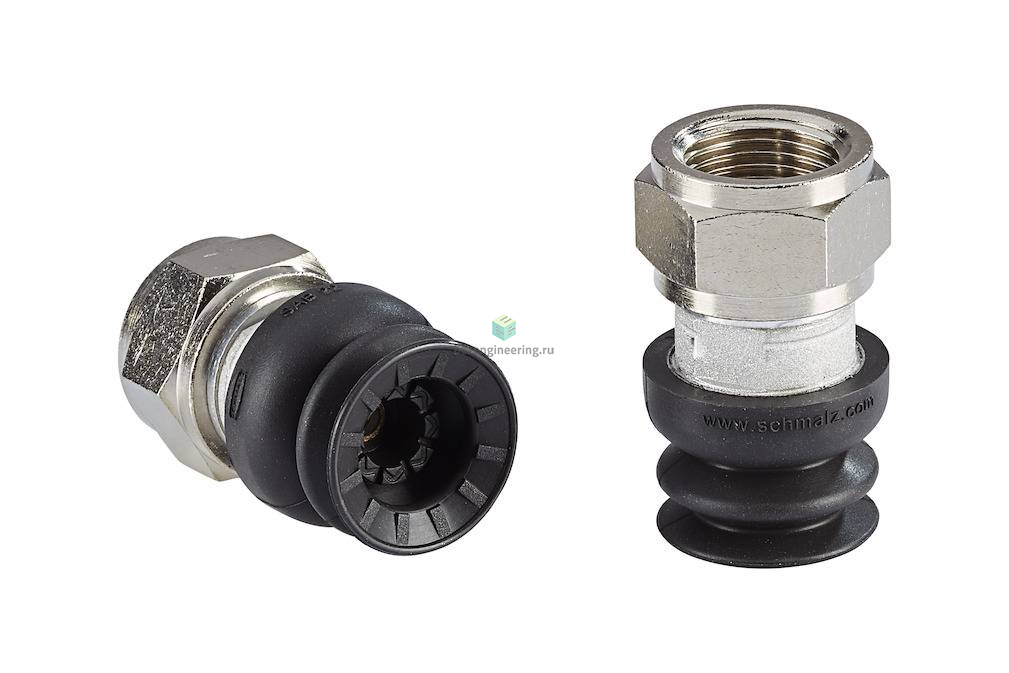

Описание SAB 22 HT2-65 G3/8-IG 10.01.06.02421
Сильфонная вакуумная присоска (круглая) для перемещения горячих заготовок
Особенности серии
- Круглая сильфонная присоска с 1,5 гофра для динамического перемещения горячих металлических листов до 250°C
- Перемещение предварительно формованных деталей из металлического листа, так как сильфонная форма позволяет получать оптимальную адаптацию
- Разгрузка деталей после формования
- Перемещение тонких алюминиевых листов без деформации или глубокой вытяжки
- Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
- Не содержащий силикона специальный материал НТ2 гарантирует отсутствие LABS и устойчивость к температурам до 250°C
- Широкоповерхностная, структурированная внутренняя опора предотвращает глубокое втягивание и выдерживает максимальные поперечные силы
- Мягкая, прилегающая кромка уплотнения обеспечивает оптимальную герметизацию, даже для легких неровностей
- 1,5 складки оптимально подходят к искривленным заготовкам и предлагают очень качественное демпфирование
КОНСТРУКЦИЯ
- Прочная и износостойкая сильфонная присоска SAB из HT2 с 1,5 гофра и специальной внутренней поддержкой
- Вакуумная присоска SAB, вулканизированная к соединительному ниппелю (очень высокая прочность)

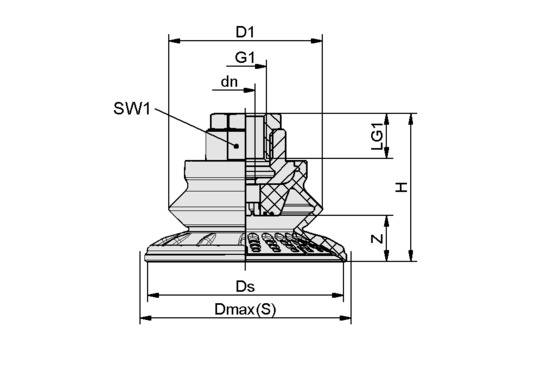

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SAB 22 HT2-65 G3/8-IG 10.01.06.02421 SCHMALZ - Присоска сильфон 1.5 гофра, 22 мм, высокотемп., G3/8 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SAB 22 HT2-65 G3/8-IG 10.01.06.02421
Характеристики вакуумной техники
Вакуумный захват
- высокотемпературный материал (HT2)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 16 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 17 Н
Размер вакуумного захвата
- ø22 мм
Усилие отрыва при 70% вакуума
24
Н
Объем присоски
- 1.5 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для листового металла
Условия эксплуатации
Рабочая температура
- -10 ÷ 200 °C
Материалы
Резьбовой штуцер
никелированный
Твердость по Шору
- 65 A
