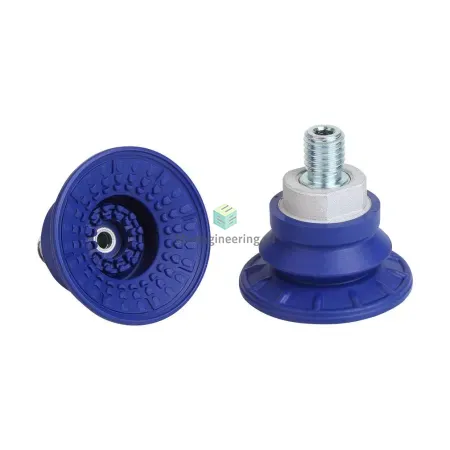

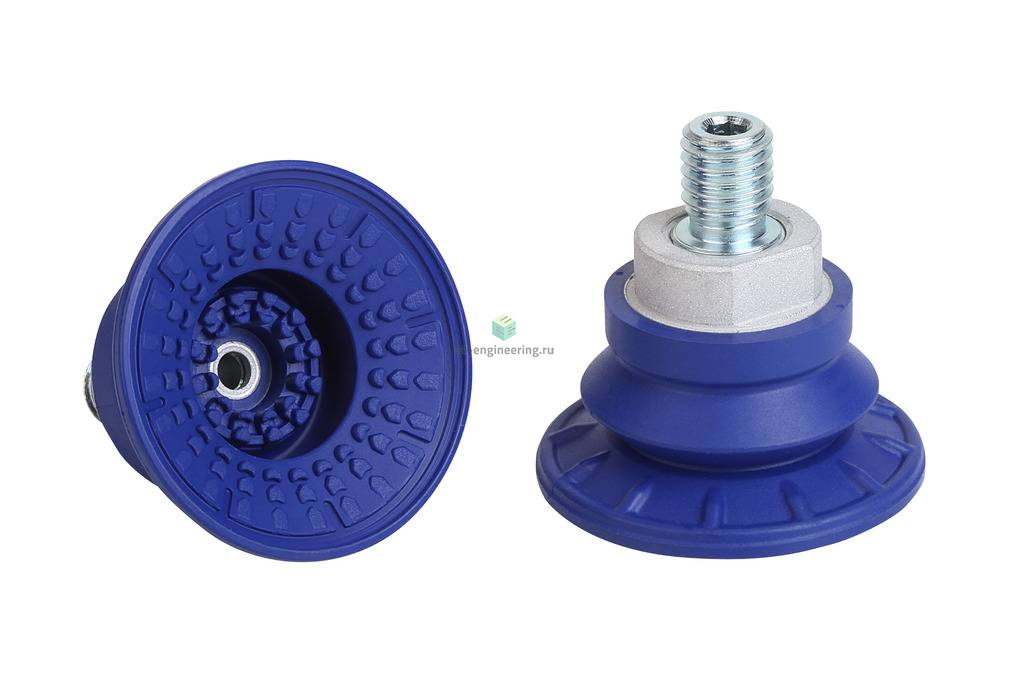

Описание SAB 40 NBR-60 M10-AG 10.01.06.00994
Сильфонная вакуумная присоска (круглая) для очень динамичного перемещения гладких и маслянистых заготовок
Особенности серии
- Круглая, сильфонная вакуумная присоска с 1,5 гофры для динамической обработки металлических листов (с коротким циклом)
- Перемещение тонких стальных и алюминиевых листов без деформации
- Перемещение предварительно формованных деталей из металлического листа, так как сильфонная форма позволяет адаптироваться к поверхности
- Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
- Специальная канавка на дне присоски предотвращает скольжение маслянистых металлических листов и позволяет точно позиционировать детали в прессах для штамповки и т. д.
- Оптимальная адаптация и герметизация даже для искривленных заготовок и очень хороший демпфирующий эффект при установке
- Широкоповерхностная, структурированная внутренняя опора предотвращает глубокое втягивание и выдерживает максимальные поперечные силы
- Высокая жесткость верхней складки обеспечивает высокую устойчивость при горизонтальных усилиях и поперечных ускорениях
КОНСТРУКЦИЯ
- Прочная и износостойкая вакуумная присоска SAB с 1,5 гофра, из NBR (бутадиенакрилонитрильный каучук), специальная канавка и внутренняя опора
- Вакуумная присоска SAB, вулканизированная к соединительному ниппелю (очень высокая прочность)
- Вакуумные присоски доступны с различными типами соединений

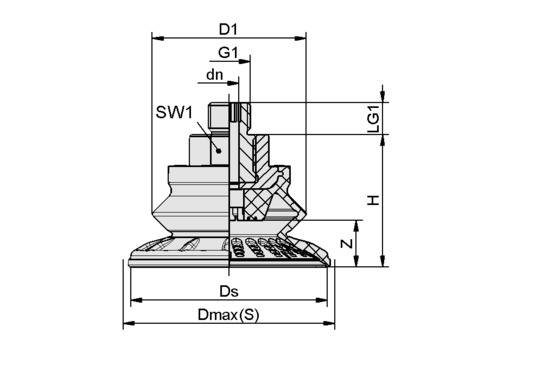

Чертёж
 |
|
Характеристики SAB 40 NBR-60 M10-AG 10.01.06.00994
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 38 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 36 Н
Размер вакуумного захвата
- ø40 мм
Усилие отрыва при 70% вакуума
59
Н
Объем присоски
- 8.68 см³
Общие характеристики
Количество гофр
- 1.5
Материалы
Резьбовой штуцер
сталь
Твердость по Шору
- 60 A
