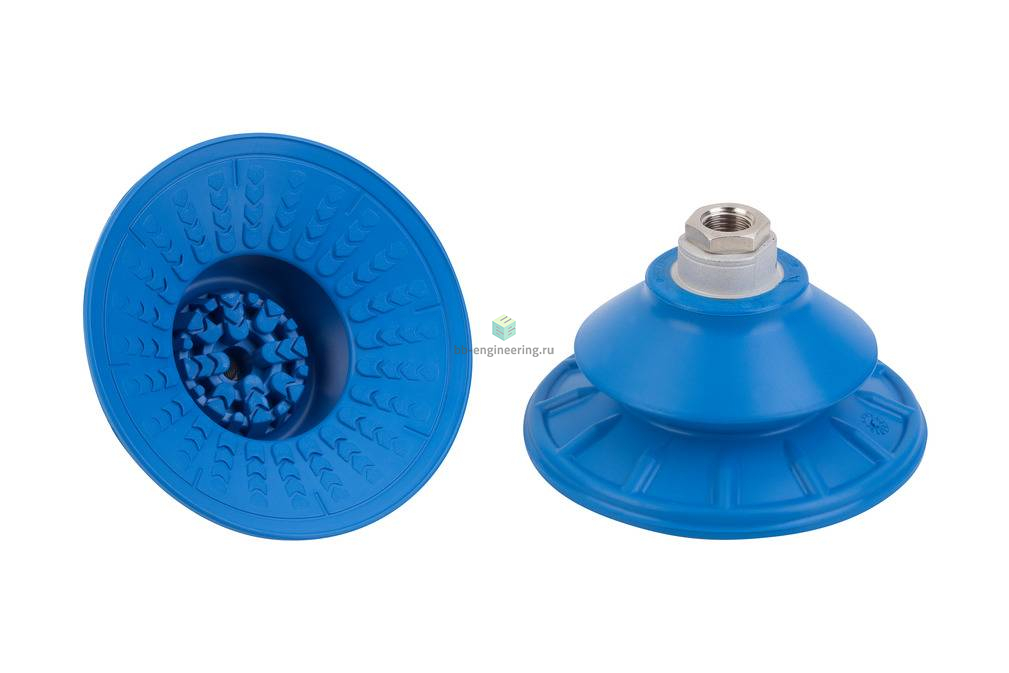

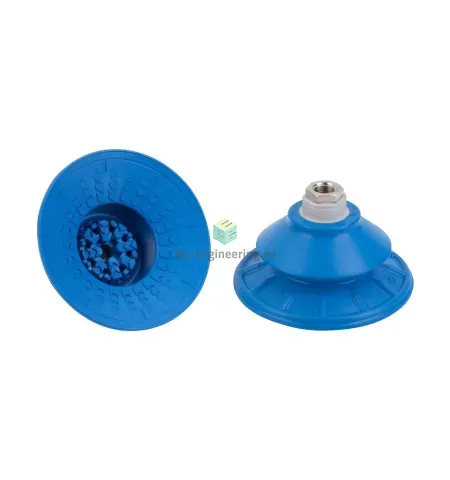

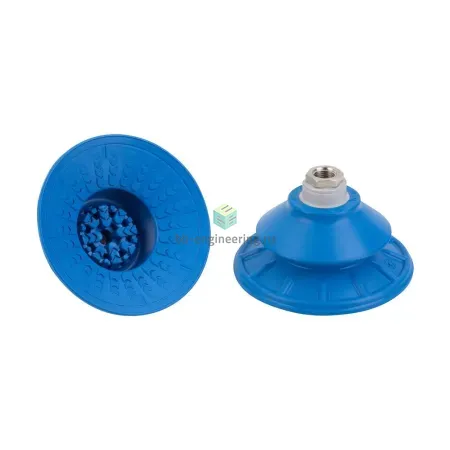

SAB 80 HT1-60 G1/4-IG 10.01.06.02778 SCHMALZ - Присоска сильфон 1.5 гофра, 80 мм, высокотемп., G1/4

Name: SAB 80 HT1-60 G1/4-IG 10.01.06.02778 SCHMALZ - Присоска сильфон 1.5 гофра, 80 мм, высокотемп., G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.06.02778

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: высокотемпературный материал (HT1) • Номинальное усилие удержания: 135Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø80мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SAB 80 HT1-60 G1/4-IG 10.01.06.02778

Сильфонная вакуумная присоска (круглая) для не оставляющего следов перемещения заготовок

Особенности серии

Круглая сильфонная присоска с 1,5 гофра для динамического перемещения стеклянных заготовок
Перемещение листового стекла и фасонных стеклянных деталей
Использование в автоматизированных производственных линиях для автомобильных стекол, таких как лобовое стекло и боковые окна, даже после гибки при температуре до 170°C
Точное позиционирование в производственных процессах без смещения
Большие поперечные силы при использовании с порошком сепарации на плоском стекле или на смоченных поверхностях

Минимальное химическое воздействие на поверхность заготовки благодаря почти не оставляющему отпечатков специальному материалу НТ1
Возможность работы с горячими заготовками благодаря устойчивости к высоким температурам
Структурированная опорная поверхность выдерживает высокие поперечные усилия, в том числе при использовании разделительного порошка и на влажных заготовках

КОНСТРУКЦИЯ

Прочная и износостойкая сильфонная присоска из HT1 с 1,5 гофра, со специальным пазом и внутренней поддержкой
Вакуумная присоска привулканизирована к соединительному ниппелю (очень высокая прочность)
Специальная структура поверхности всасывания с высокоэффективным профилем

Чертёж

Атрибут	Значение
dn	6 mm
D1	63,60 mm
Dmax(S)	89 mm
Ds	81,10 mm
G1	G1/4"-F
H	54,90 mm
LG1	20 mm
SW1	22 mm
Z (Ход)	22,10 mm
