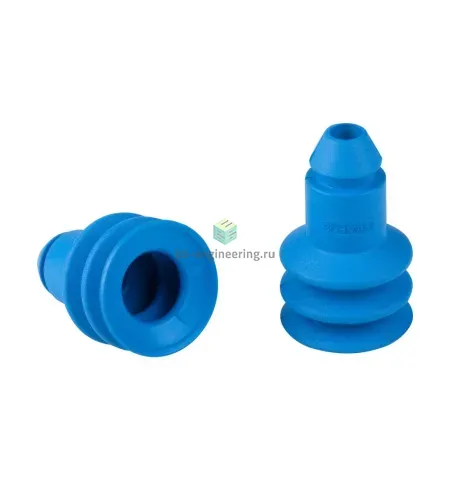

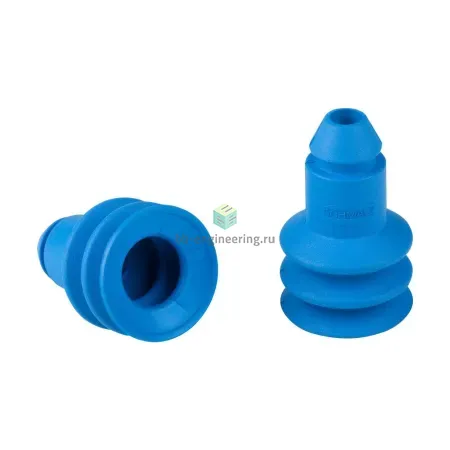

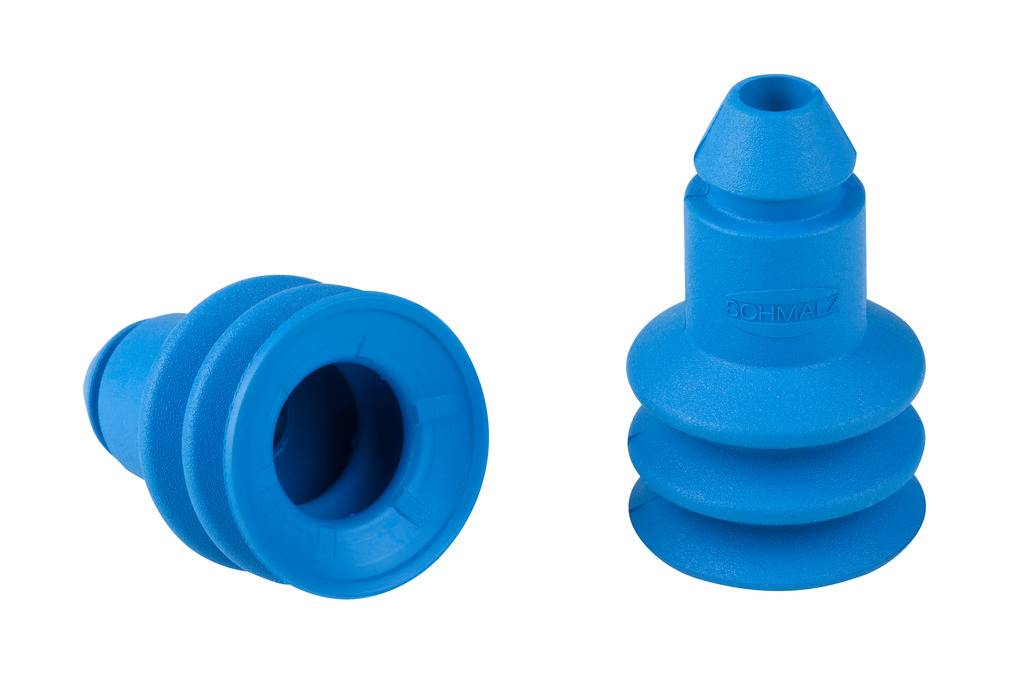

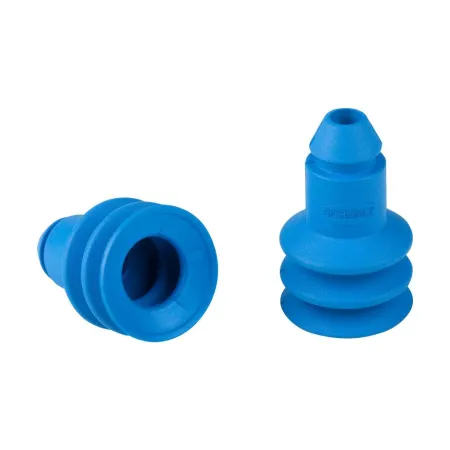

Описание SAB2 20 HT1-60 P 10.01.06.03235
Сильфонная вакуумная присоска (круглая) с 2.5 складками for очень динамичного перемещения гладких и масляных заготовок
Особенности серии
- Круглые сильфонные присоски с 2,5 гофра для перемещения деталей из листового металла, таких как для станков с ЧПУ и станков лазерной резки
- Применения с требованиями к большим силам удержания и устойчивости к поперечным силам даже на маслянистых и загрязненных поверхностях заготовок
- Использование в области захватных систем и «вакуумных ковров»; дополнительное встраивание ограничителя потока, чтобы уменьшить утечку, происходящую при частичном заполнении
- Быстрый монтаж и демонтаж без использования инструментов благодаря функции вставки (Push-In)
- Высокое усилие всасывания даже в суровых условиях эксплуатации (например, при наличии масла или стружки) благодаря кромке уплотнения с радиальными стойками и уплотнительному канту
- Устойчивый к износу и воздействию озона (NBR), не оставляющий отпечатков (НТ1) захват

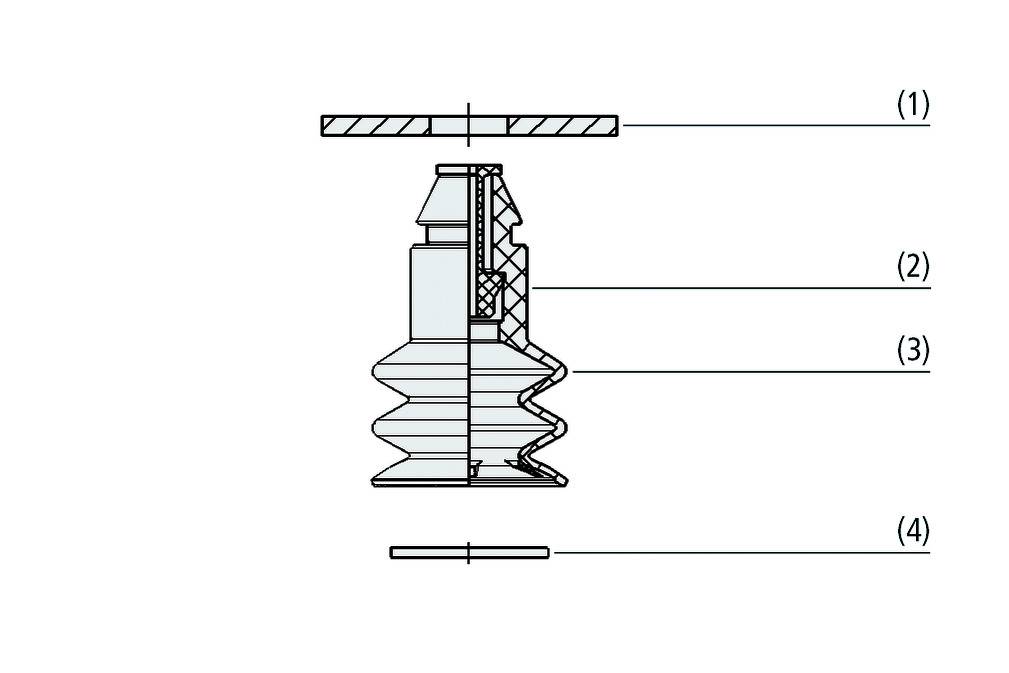

КОНСТРУКЦИЯ
- Круглые сильфонные присоски SAB2 P (3) с 2,5 гофра, радиальными ребрами и уплотнительной кромкой с уплотнительным краем
- Имеющееся отверстие со стороны машины для монтажа без инструментов с помощью функции вставки (1)
- Дополнительное встраивание ограничителя потока (2), чтобы уменьшить утечку, происходящую при частичном заполнении
- Дополнительное встраивание фильтра (4) в качестве предварительного фильтра (степень фильтрации 120 микрон)

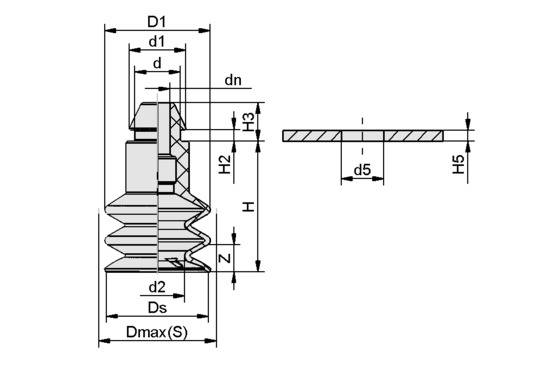

Чертёж
 |
|
Характеристики SAB2 20 HT1-60 P 10.01.06.03235
Характеристики вакуумной техники
Вакуумный захват
- высокотемпературный материал (HT1)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 4.7 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø20 мм
Усилие отрыва при 70% вакуума
13
Н
Объем присоски
- 2.6 см³
Общие характеристики
Количество гофр
- 2.5
Применение
- для листового металла
Материалы
Твердость по Шору
- 60 A
