SAB2 20 NBR-60 P 10.01.06.03263 SCHMALZ - Присоска вакуумная круглая сильфон 2.5 гофра, 20 мм, резина NBR

Name: SAB2 20 NBR-60 P 10.01.06.03263 SCHMALZ - Присоска вакуумная круглая сильфон 2.5 гофра, 20 мм, резина NBR
Brand: SCHMALZ
SKU: SMZ-10.01.06.03263

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 4.7Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø20мм

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SAB2 20 NBR-60 P 10.01.06.03263

Сильфонная вакуумная присоска (круглая) with 2.5 bellows for очень динамичного перемещения гладких и масляных заготовок

Особенности серии

Круглые сильфонные присоски с 2,5 гофра для перемещения деталей из листового металла, таких как для станков с ЧПУ и станков лазерной резки
Применения с требованиями к большим силам удержания и устойчивости к поперечным силам даже на маслянистых и загрязненных поверхностях заготовок
Использование в области захватных систем и «вакуумных ковров»; дополнительное встраивание ограничителя потока, чтобы уменьшить утечку, происходящую при частичном заполнении

Быстрый монтаж и демонтаж без использования инструментов благодаря функции вставки (Push-In)
Высокое усилие всасывания даже в суровых условиях эксплуатации (например, при наличии масла или стружки) благодаря кромке уплотнения с радиальными стойками и уплотнительному канту
Устойчивый к износу и воздействию озона (NBR), не оставляющий отпечатков (НТ1) захват

КОНСТРУКЦИЯ

Круглые сильфонные присоски SAB2 P (3) с 2,5 гофра, радиальными ребрами и уплотнительной кромкой с уплотнительным краем
Имеющееся отверстие со стороны машины для монтажа без инструментов с помощью функции вставки (1)
Дополнительное встраивание ограничителя потока (2), чтобы уменьшить утечку, происходящую при частичном заполнении
Дополнительное встраивание фильтра (4) в качестве предварительного фильтра (степень фильтрации 120 микрон)

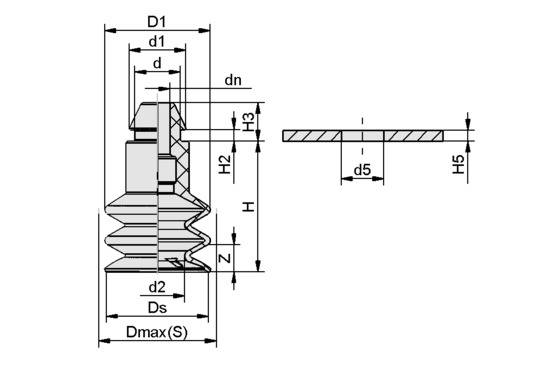

Чертёж

Атрибут	Значение
d	8,50 mm
d1	10,60 mm
d2	10 mm
d5	7,90 mm
dn	4,70 mm
D1	19,70 mm
Dmax(S)	20,50 mm
Ds	19,10 mm
H	24,50 mm
H2	2,20 mm
H3	7,20 mm
H5	2 mm
Z (Ход)	9 mm
