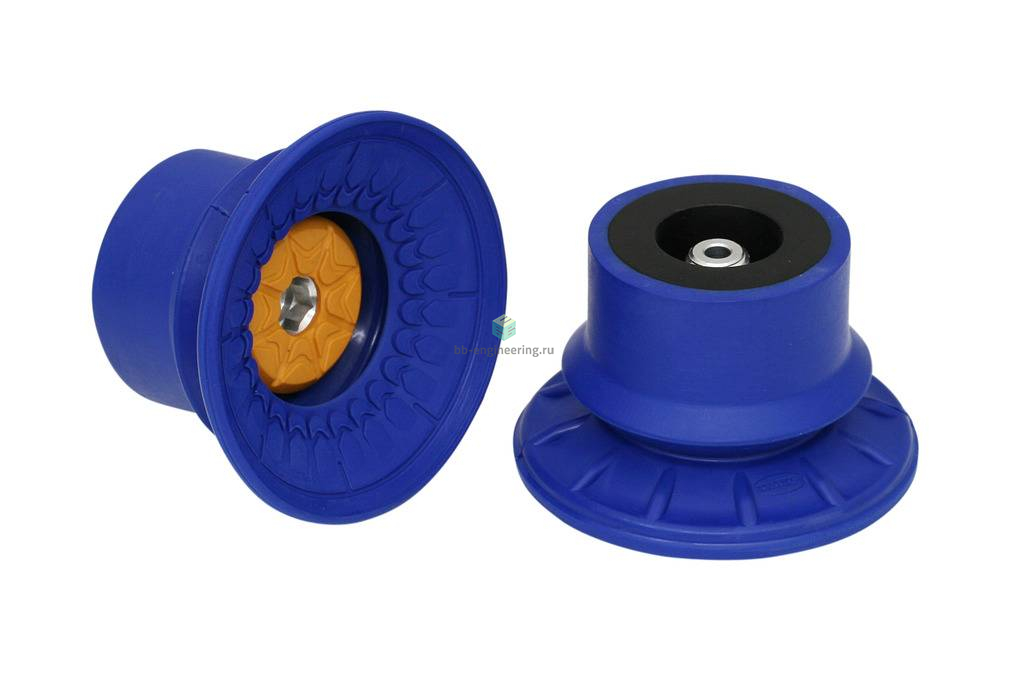

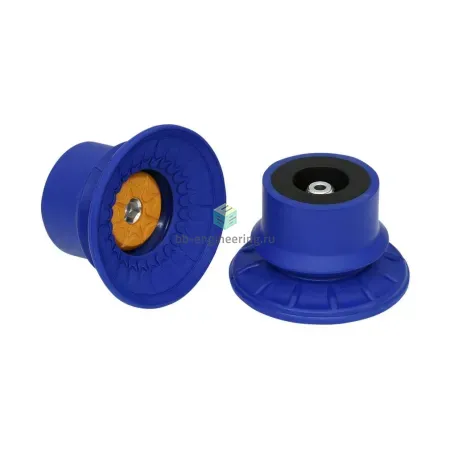

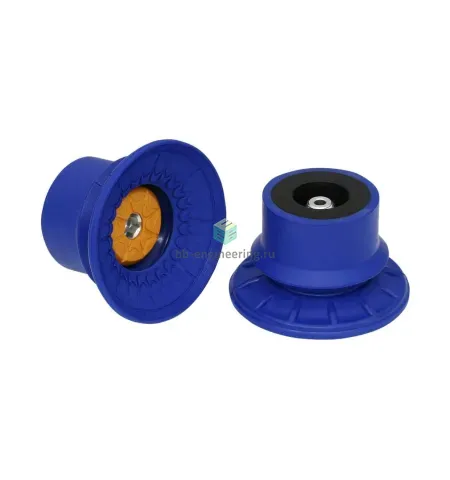

SABT-C 60 NBR-60 M10-AG 10.01.06.01878 SCHMALZ - Присоска вакуумная сильфон 1.5 гофра, 60 мм, NBR, M10

Особенности серии

• Перемещение металлических листов с высоким ускорением (более короткое время цикла)
• Перемещение тонких стальных и алюминиевых листов без деформации
• Перемещение фасонных деталей из листового металла; сильфонная конструкция обеспечивает оптимальную адаптацию
• Подходит для использования, например, в системах подачи линий прессовки в автомобильной промышленности
• Надежный захват маслянистых металлических листов благодаря специальной канавке на дне присоски

• Модульный вакуумный захват с ниппелем многократного применения благодаря простому монтажу винтами снизу
• Оптимизированный износ фрикционного диска, а также оптимизация фрикционного усилия благодаря двум эластомерным компонентам
• Разделение при вторичной переработке не требуется, так как захват полностью выполнен из полимеров
• 1,5 складки оптимально адаптируются к неровным заготовкам и обеспечивают очень хорошее демпфирование
• Высокая жесткость верхней складки обеспечивает высокую устойчивость при горизонтальных усилиях и поперечных ускорениях

КОНСТРУКЦИЯ

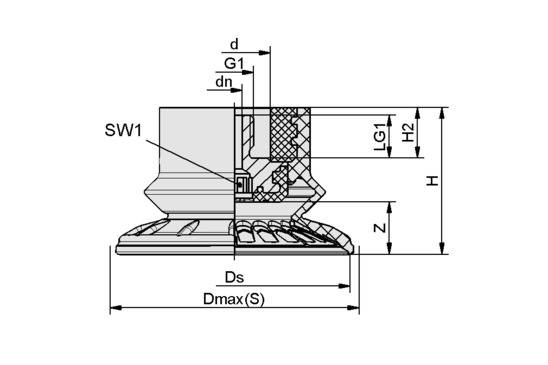

Чертёж

Атрибут Значение d 19 mm Dmax(S) 66 mm dn 4 mm Ds 63 mm H 39 mm H2 2 mm LG1 11,50 mm SW1 8 mm Z (Ход) 14,30 mm G1 M10-M
