Описание SABT-C 80 NBR-60 M10-AG 10.01.06.01880

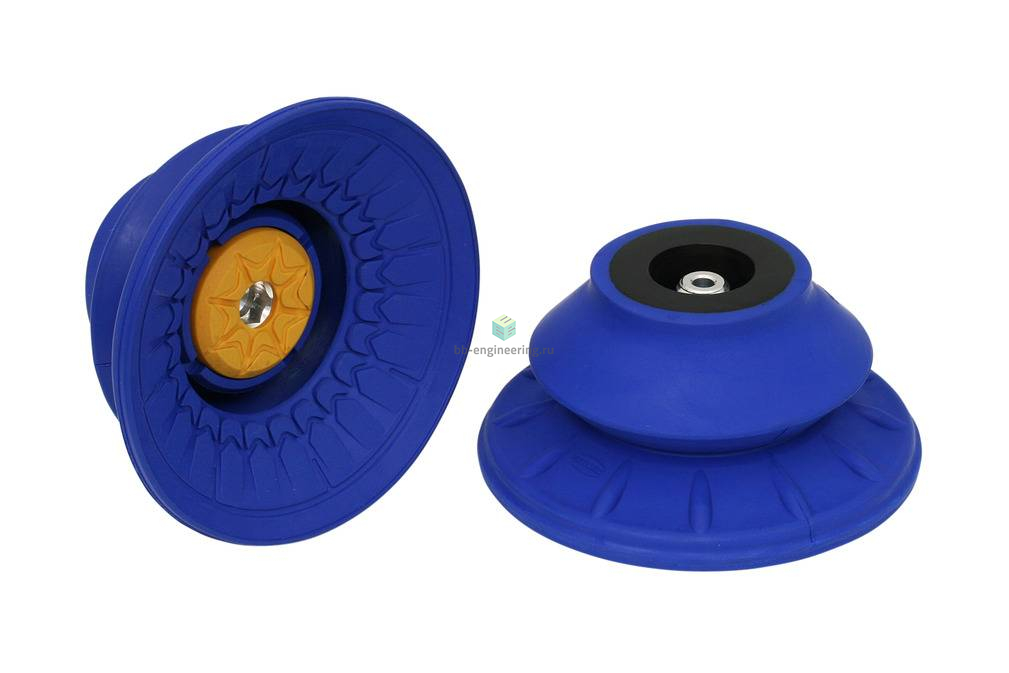

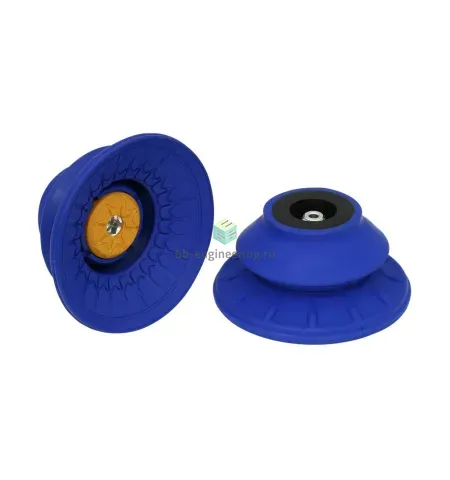

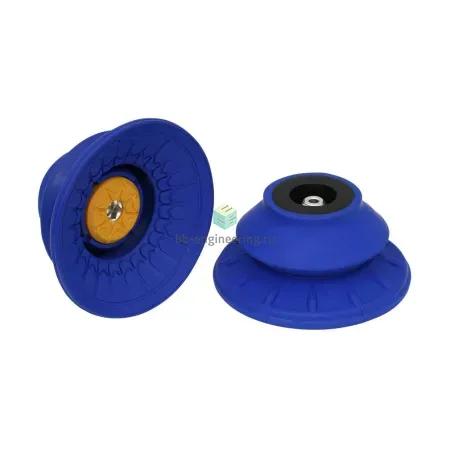

Сильфонная вакуумная присоска (круглая) для обеспечения лучшей динамики на гладких масляных поверхностях
Особенности серии
- Перемещение металлических листов с высоким ускорением (более короткое время цикла)
- Перемещение тонких стальных и алюминиевых листов без деформации
- Перемещение фасонных деталей из листового металла; сильфонная конструкция обеспечивает оптимальную адаптацию
- Подходит для использования, например, в системах подачи линий прессовки в автомобильной промышленности
- Надежный захват маслянистых металлических листов благодаря специальной канавке на дне присоски
- Модульный вакуумный захват с ниппелем многократного применения благодаря простому монтажу винтами снизу
- Оптимизированный износ фрикционного диска, а также оптимизация фрикционного усилия благодаря двум эластомерным компонентам
- Разделение при вторичной переработке не требуется, так как захват полностью выполнен из полимеров
- 1,5 складки оптимально адаптируются к неровным заготовкам и обеспечивают очень хорошее демпфирование
- Высокая жесткость верхней складки обеспечивает высокую устойчивость при горизонтальных усилиях и поперечных ускорениях
КОНСТРУКЦИЯ
- Прочная и износостойкая присоска SABT-C с 1,5 гофра, одиночной уплотняющей кромкой, специальной канавкой и внутренней поддержкой
- Подходит для использования со специальным инструментом
- Отдельная присоска и фрикционный диск, изготовлены из разных эластомерных материалов
- Присоска изготовлена полностью из пластика (без металлической вставки)
- Присоску и фрикционный диск можно заменять отдельно, сохраняя соединительный ниппель

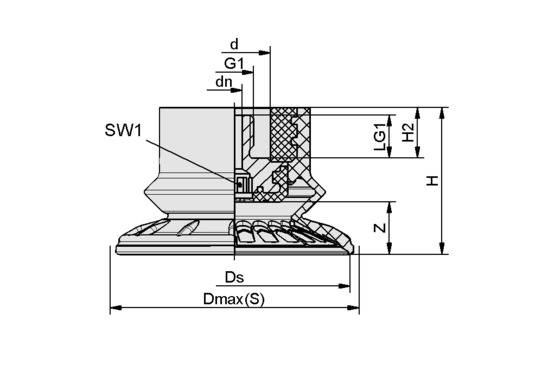

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SABT-C 80 NBR-60 M10-AG 10.01.06.01880 SCHMALZ - Присоска вакуумная сильфон 1.5 гофра, 80 мм, NBR, M10 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SABT-C 80 NBR-60 M10-AG 10.01.06.01880
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 135 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 172 Н
Размер вакуумного захвата
- ø80 мм
Усилие отрыва при 70% вакуума
245
Н
Объем присоски
- 54 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 60 A
