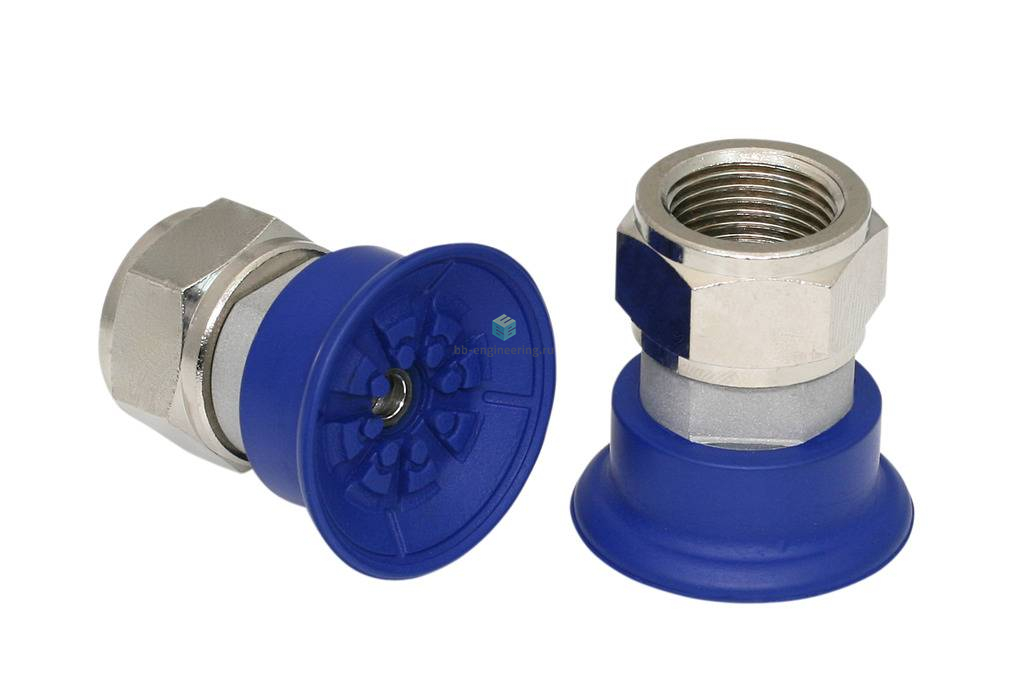

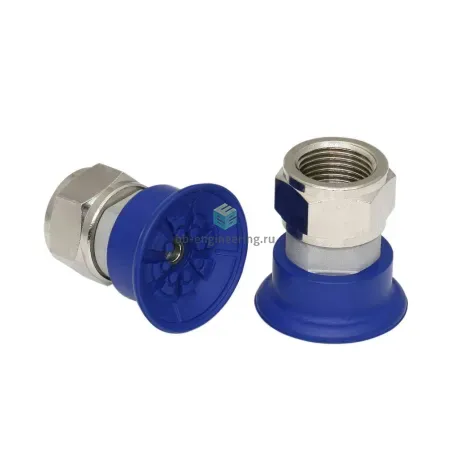

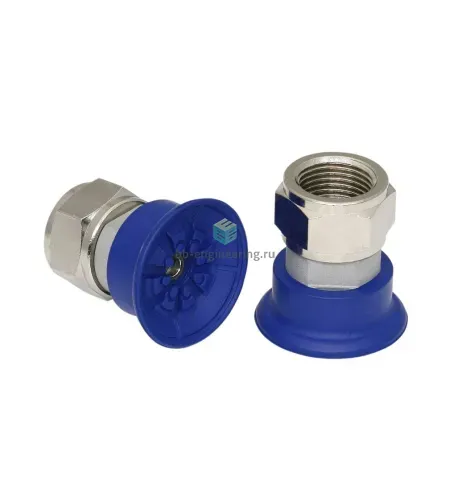

SAF 30 NBR-60 G3/8-IG 10.01.01.10705 SCHMALZ - Присоска вакуумная круглая плоская, 30 мм, резина NBR, G3/8

Name: SAF 30 NBR-60 G3/8-IG 10.01.01.10705 SCHMALZ - Присоска вакуумная круглая плоская, 30 мм, резина NBR, G3/8
Brand: SCHMALZ
SKU: SMZ-10.01.01.10705

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 38Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø30мм • Подключение: G3/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SAF 30 NBR-60 G3/8-IG 10.01.01.10705

Плоская вакуумная присоска (круглая) для оченьвысокодинамичного перемещения гладких заготовок и масляных заготовок

Особенности серии

Круглая, плоская присоска для динамического перемещения металлических листов с очень коротким циклом
Перемещение тонких стальных и алюминиевых листов без деформации
Для использования в системах подачи для пресс-линий в автомобильной промышленности
Специальная канавка снизу предотвращает скольжение маслянистых листов, обеспечивая точное позиционирование в штамповочных прессах и т.д.

Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
Структурированная внутренняя опорная поверхность большой площади предотвращает слишком сильный захват и выдерживает высокие поперечные усилия даже при захвате промасленных листов
Мягкое прилегающее уплотнение обеспечивает оптимальную герметизацию даже на слегка искривленных поверхностях
Оптимальная адаптация к различным заготовкам благодаря вакуумным захватам с различной твердостью

КОНСТРУКЦИЯ

Прочная и износостойкая присоска SAF из NBR с одиночной уплотнительной кромкой, специальной канавкой и внутренней поддержкой
Вакуумная присоска SAF, привулканизированная к соединительному ниппелю (очень высокая прочность)
Вакуумные присоски доступны с различными типами соединений
Поставляются в двух вариантах твердости материала (45 по Шору, 60 по Шору)

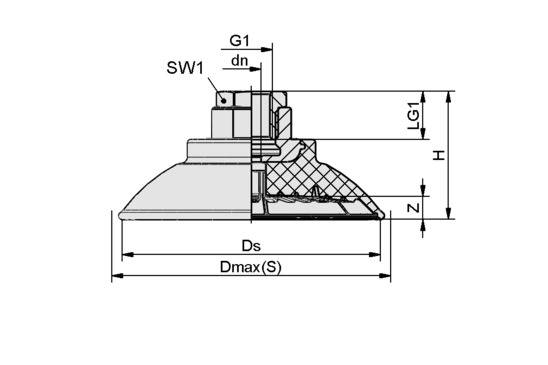

Чертёж

Атрибут	Значение
dn	4 mm
Dmax(S)	34 mm
Ds	31 mm
G1	G3/8"-F
H	36 mm
LG1	9 mm
SW1	22 mm
Z (Ход)	3 mm
