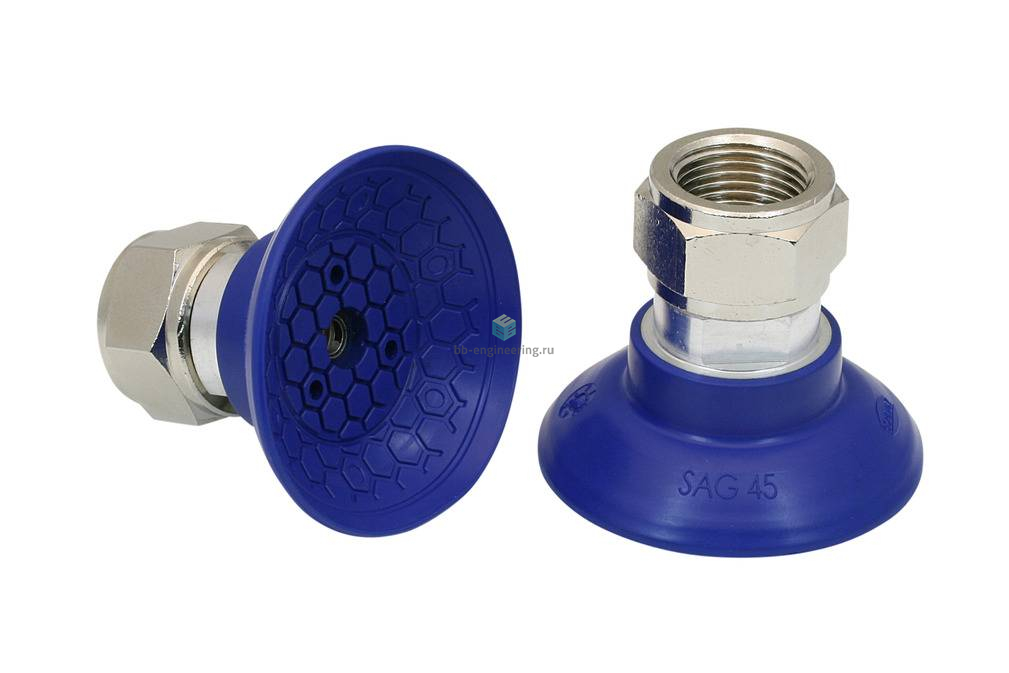

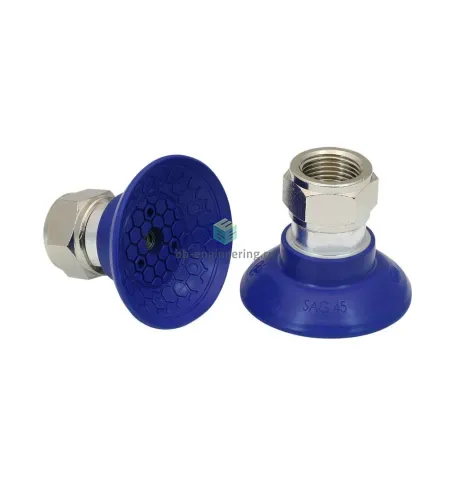

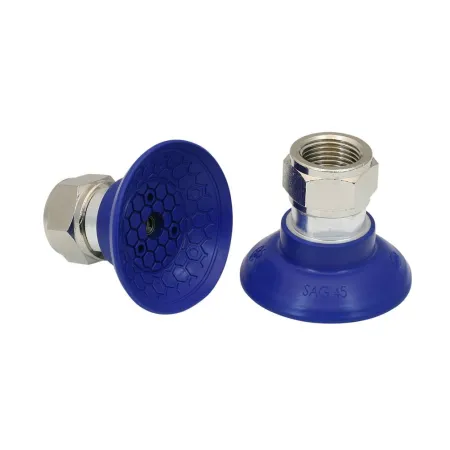

SAG 45 NBR-60 G3/8-IG 10.01.01.12258 SCHMALZ - Присоска вакуумная круглая колоколообразная, 45 мм, NBR, G3/8

Особенности серии

• Перемещение металлических листов очень динамичными движениями (более короткое время цикла)
• Перемещение тонких стальных и алюминиевых листов без деформации
• Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
• Специальная канавка снизу предотвращает скольжение маслянистых листов, что обеспечивает точное позиционирование в станках лазерной резки и штамповочных прессах
• Перемещение деталей из листового металла с малым радиусом кривизны
• Предварительно отформованные металлические листы можно обрабатывать благодаря оптимальной настройке присоски

• Очень высокий ход захвата для оптимальной адаптации к различным контурам заготовок
• Выдающаяся устойчивость к поперечным усилиям благодаря специальной внутренней структуре захвата
• Структурированная внутренняя опорная поверхность предотвращает слишком сильный захват
• Мягкая, прилегающая кромка уплотнения обеспечивает оптимальную герметизацию, даже для искривленных поверхностей
• Привулканизированный соединительный ниппель предотвращает повреждение и простой машины из-за утери захвата

КОНСТРУКЦИЯ

Чертёж

Атрибут Значение dn 4 mm Dmax(S) 51,50 mm Ds 47 mm G1 G3/8"-F H 40,50 mm LG1 8 mm SW1 17 mm Z (Ход) 7,80 mm
