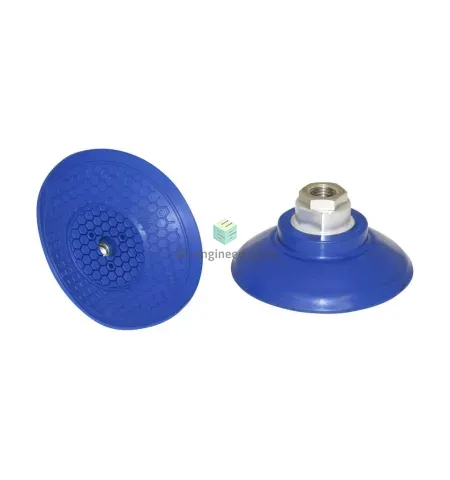

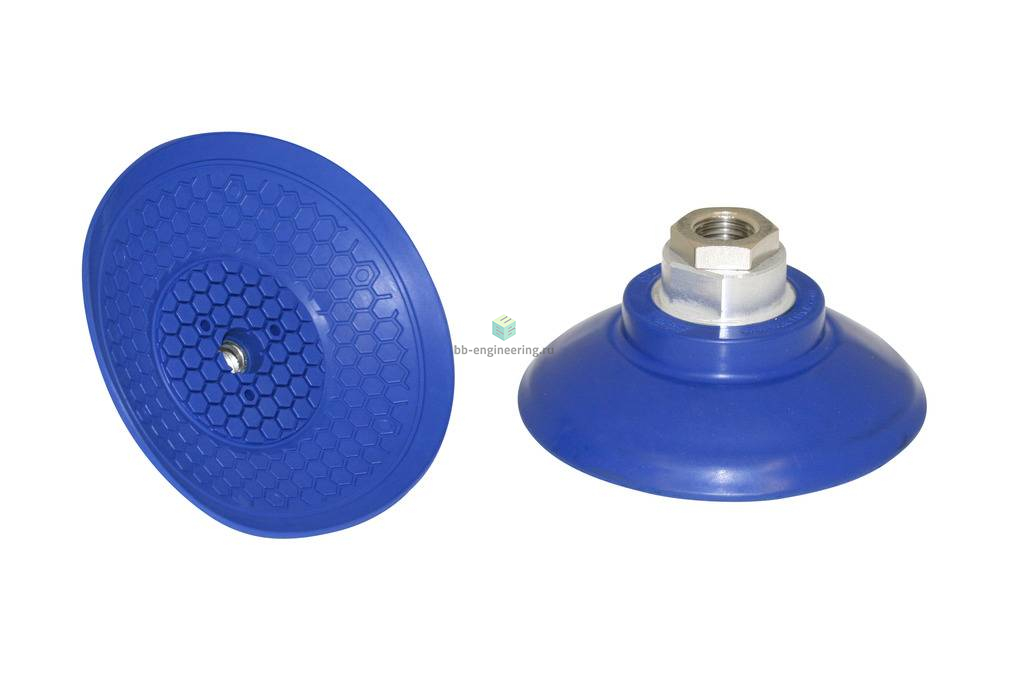

SAG 80 NBR-60 G1/4-IG 10.01.01.12268 SCHMALZ - Присоска вакуумная круглая колоколообразная, 80 мм, NBR, G1/4

Особенности серии

• Перемещение металлических листов очень динамичными движениями (более короткое время цикла)
• Перемещение тонких стальных и алюминиевых листов без деформации
• Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
• Специальная канавка снизу предотвращает скольжение маслянистых листов, что обеспечивает точное позиционирование в станках лазерной резки и штамповочных прессах
• Перемещение деталей из листового металла с малым радиусом кривизны
• Предварительно отформованные металлические листы можно обрабатывать благодаря оптимальной настройке присоски

• Очень высокий ход захвата для оптимальной адаптации к различным контурам заготовок
• Выдающаяся устойчивость к поперечным усилиям благодаря специальной внутренней структуре захвата
• Структурированная внутренняя опорная поверхность предотвращает слишком сильный захват
• Мягкая, прилегающая кромка уплотнения обеспечивает оптимальную герметизацию, даже для искривленных поверхностей
• Привулканизированный соединительный ниппель предотвращает повреждение и простой машины из-за утери захвата

КОНСТРУКЦИЯ

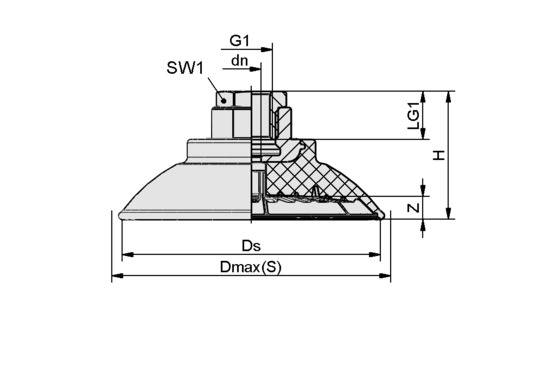

Чертёж

Атрибут Значение dn 6 mm Dmax(S) 90,70 mm Ds 83 mm G1 G1/4"-F H 40 mm LG1 15 mm SW1 22 mm Z (Ход) 12,80 mm
