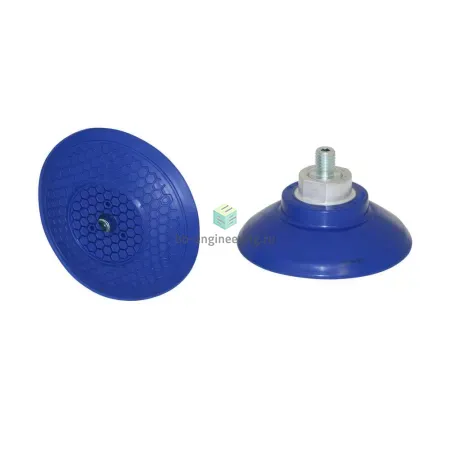

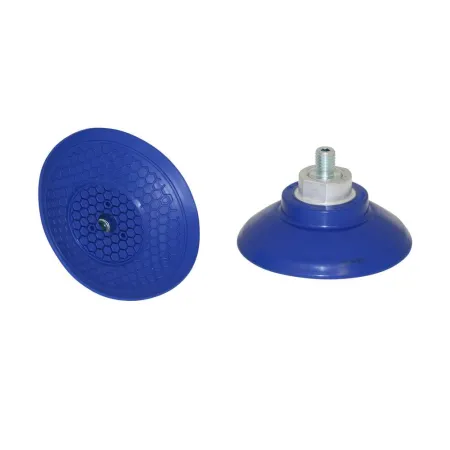

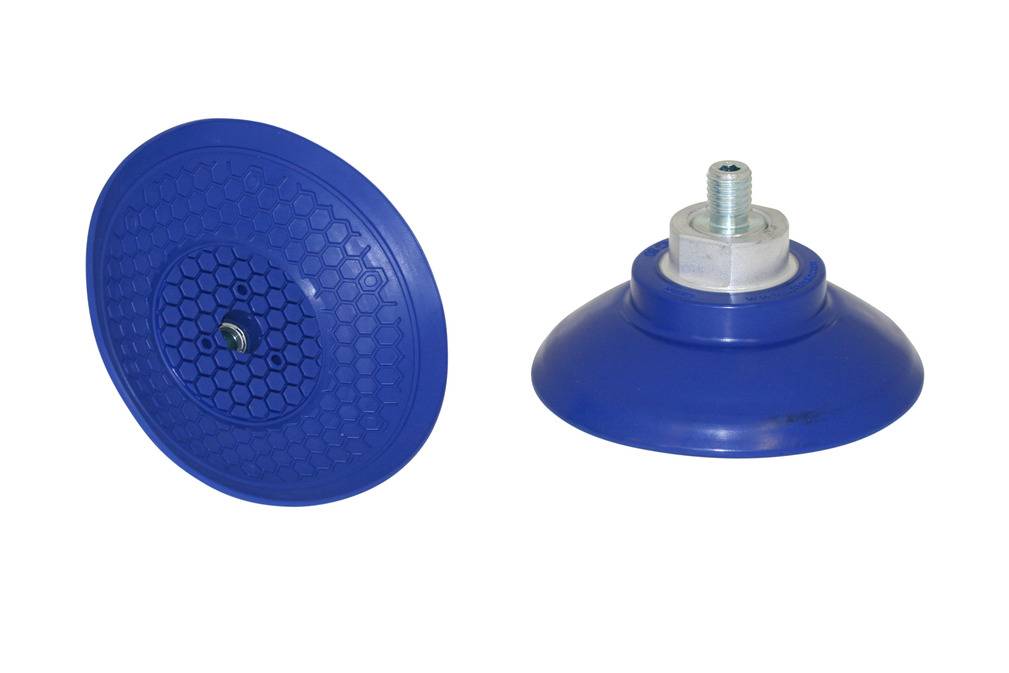

Описание SAG 80 NBR-60 M10-AG 10.01.01.12301
Шарообразная вакуумная присоска (круглая) для наилучшей адаптации к сильно криволинейным поверхностям
Особенности серии
- Перемещение металлических листов очень динамичными движениями (более короткое время цикла)
- Перемещение тонких стальных и алюминиевых листов без деформации
- Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
- Специальная канавка снизу предотвращает скольжение маслянистых листов, что обеспечивает точное позиционирование в станках лазерной резки и штамповочных прессах
- Перемещение деталей из листового металла с малым радиусом кривизны
- Предварительно отформованные металлические листы можно обрабатывать благодаря оптимальной настройке присоски
- Очень высокий ход захвата для оптимальной адаптации к различным контурам заготовок
- Выдающаяся устойчивость к поперечным усилиям благодаря специальной внутренней структуре захвата
- Структурированная внутренняя опорная поверхность предотвращает слишком сильный захват
- Мягкая, прилегающая кромка уплотнения обеспечивает оптимальную герметизацию, даже для искривленных поверхностей
- Привулканизированный соединительный ниппель предотвращает повреждение и простой машины из-за утери захвата
КОНСТРУКЦИЯ
- Прочная и износостойкая присоска SAG с одиночной уплотнительной кромкой, специальным пазом и внутренней поддержкой
- Вакуумная присоска SAG, привулканизированная к соединительному ниппелю (очень высокая прочность)
- Вакуумные присоски доступны с различными типами соединений
- Вакуумные присоски поставляются в сборе

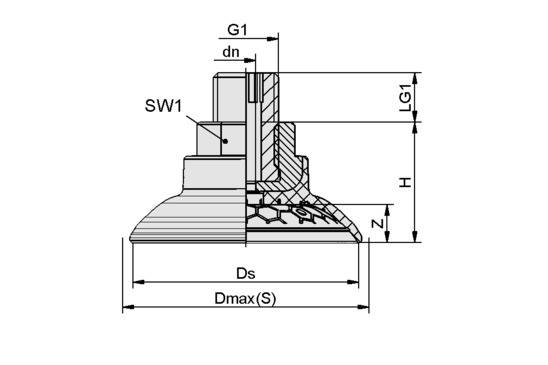

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SAG 80 NBR-60 M10-AG 10.01.01.12301 SCHMALZ - Присоска вакуумная круглая колоколообразная, 80 мм, NBR, M10 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SAG 80 NBR-60 M10-AG 10.01.01.12301
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 217 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- колоколообразный
Размер вакуумного захвата
- ø80 мм
Общие характеристики
Применение
- для листового металла
Материалы
Резьбовой штуцер
сталь
Твердость по Шору
- 60 A
