SAOB 140x70 NBR-60 M10-AG 10.01.06.01030 SCHMALZ - Присоска овальная сильфон 1.5 гофра, 140x70 мм, NBR, M10

Name: SAOB 140x70 NBR-60 M10-AG 10.01.06.01030 SCHMALZ - Присоска овальная сильфон 1.5 гофра, 140x70 мм, NBR, M10
Brand: SCHMALZ
SKU: SMZ-10.01.06.01030

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 165Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 140x70мм • Подключение: M10

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

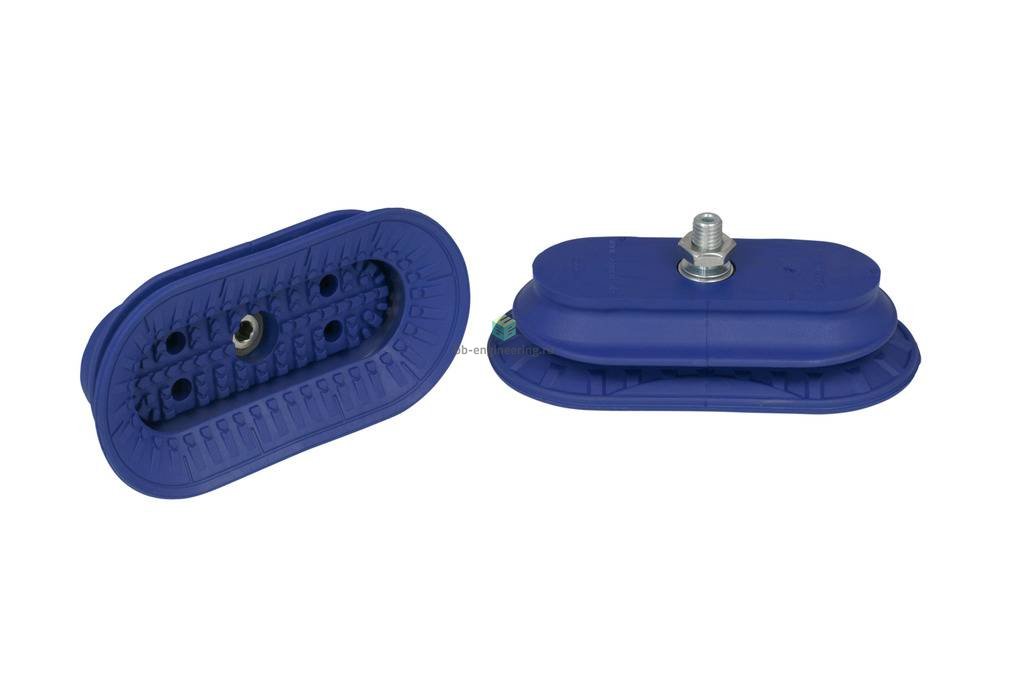

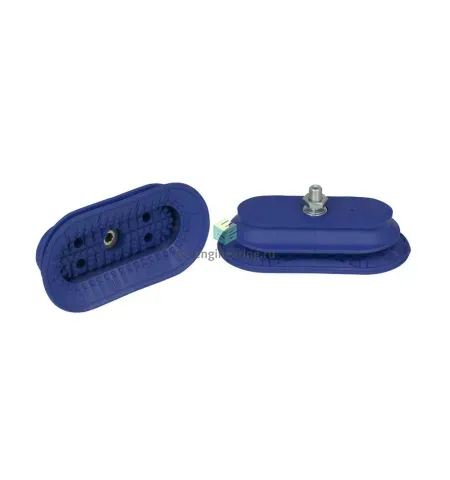

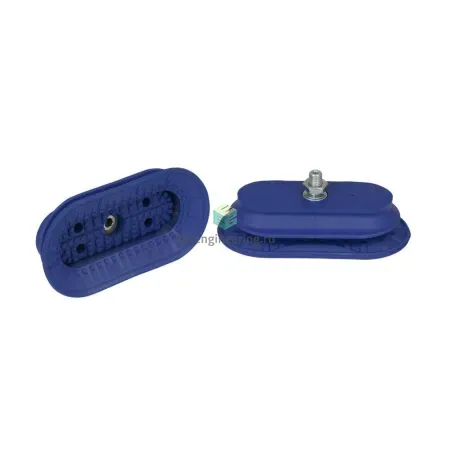

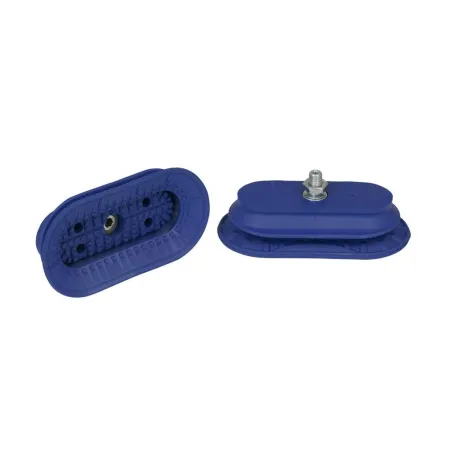

Описание SAOB 140x70 NBR-60 M10-AG 10.01.06.01030

Сильфонная вакуумная присоска (овальная) для для высокодинамичного перемещения криволинейных, покрытых маслом заготовок

Особенности серии

Овальная сильфонная присоска с 1,5 гофра для динамического перемещения длинных, узких заготовок, например, усиливающих ребер и пластин
Перемещение тонких стальных и алюминиевых листов без деформации или глубокой вытяжки
Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
Паз в нижней части предотвращает скольжение маслянистых листов и обеспечивает точное позиционирование в штамповочных прессах и т.д.

Овальная конструкция с 1,5 складками для вытянутых заготовок, штампованных и кузовных деталей
Структурированная внутренняя опорная поверхность большой площади предотвращает слишком сильный захват и выдерживает высокие поперечные усилия даже при захвате промасленных листов
Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
Высокая жесткость верхней складки обеспечивает устойчивость при горизонтальных усилиях и поперечных ускорениях

КОНСТРУКЦИЯ

Сильфонные присоски SAOB (овальные, 1,5 гофра)

Прочная износостойкая овальная присоска SAOB с 1,5 гофра из NBR, с одиночной уплотняющей кромкой, специальной канавкой и внутренней поддержкой
Соединительный ниппель приклеен к присоске с усиливающим элементом (очень высокая прочность)
Вакуумные присоски доступны с различными типами соединений

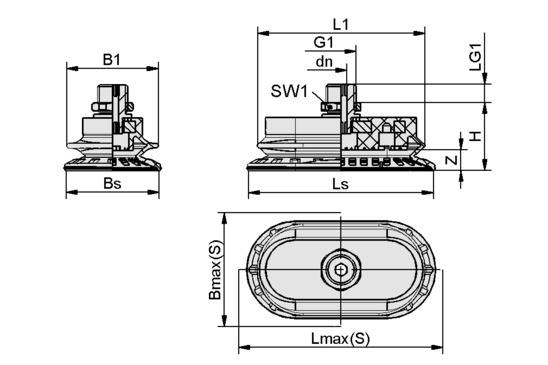

Чертёж

Атрибут	Значение
B1	67 mm
Bmax(S)	75 mm
Bs	70,10 mm
dn	4 mm
G1	M10-M
H	39,50 mm
L1	126 mm
LG1	10 mm
Lmax(S)	146 mm
Ls	141,10 mm
SW1	17 mm
Z (Ход)	16,50 mm
