SAOB 60x30 HT1-60 G1/4-AG 10.01.06.03156 SCHMALZ - Присоска овал. 1.5 гофра, 60x30 мм, высокотемп., G1/4

Name: SAOB 60x30 HT1-60 G1/4-AG 10.01.06.03156 SCHMALZ - Присоска овал. 1.5 гофра, 60x30 мм, высокотемп., G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.06.03156

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: высокотемпературный материал (HT1) • Номинальное усилие удержания: 38Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 60x30мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SAOB 60x30 HT1-60 G1/4-AG 10.01.06.03156

Сильфонная вакуумная присоска (овальная) для для высокодинамичного перемещения криволинейных, покрытых маслом заготовок

Особенности серии

Овальная сильфонная присоска с 1,5 гофра для динамического перемещения удлиненного стекла
Перемещение листового стекла, а также фасонных стеклянных деталей
Использование в автоматизированных производственных линиях для автомобильных стекол, таких как лобовое стекло и боковые окна, даже после гибки при температуре до 170°C
Точное позиционирование в производственных процессах без смещения
Большие поперечные силы при использовании с порошком сепарации на плоском стекле или на влажных стеклянных поверхностях

Минимальное химическое воздействие на поверхность заготовки благодаря не оставляющему отпечатков специальному материалу НТ1
Возможность работы с горячими заготовками благодаря устойчивости к высоким температурам
Большая, структурированная опорная поверхность выдерживает высокие поперечные усилия, даже при использовании разделительного порошка и на влажных заготовках

КОНСТРУКЦИЯ

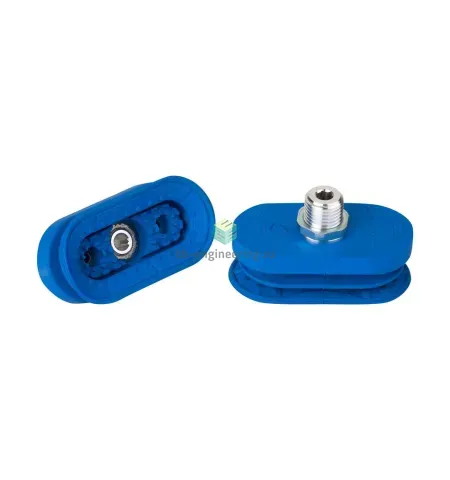

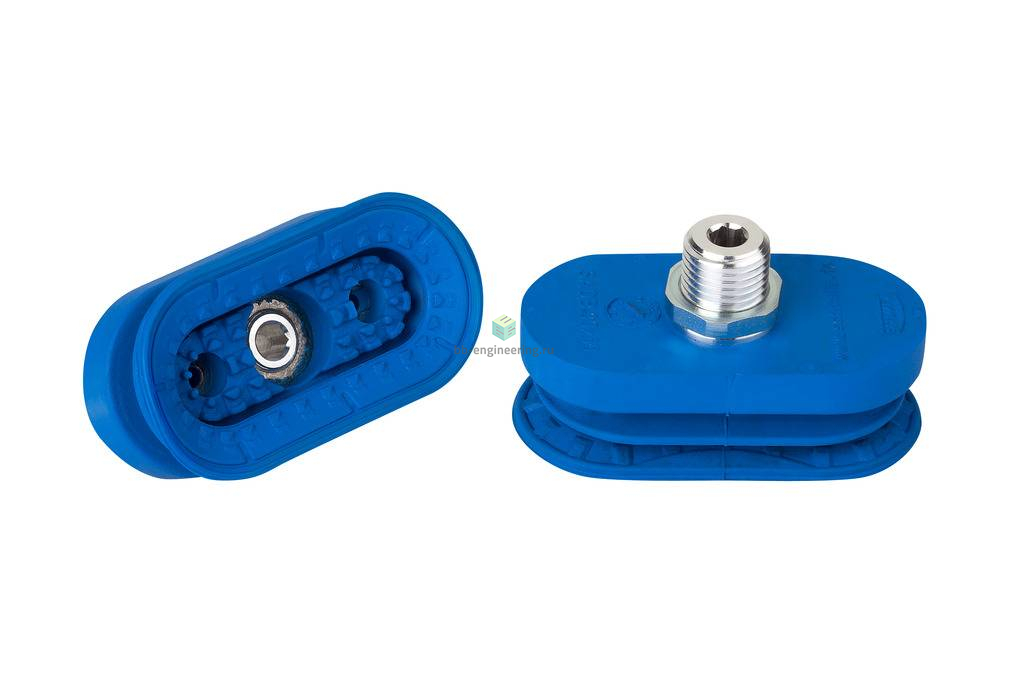

Сильфонные присоски SAOB HT1 (овальные, 1,5 гофра)

Прочная износостойкая сильфонная овальная присоска SAOB с 1,5 гофра из HT1 с одиночной уплотнительной кромкой, специальной канавкой и внутренней поддержкой
Соединительный элемент приклеен к усиливающему элементу присоски (очень высокая прочность)

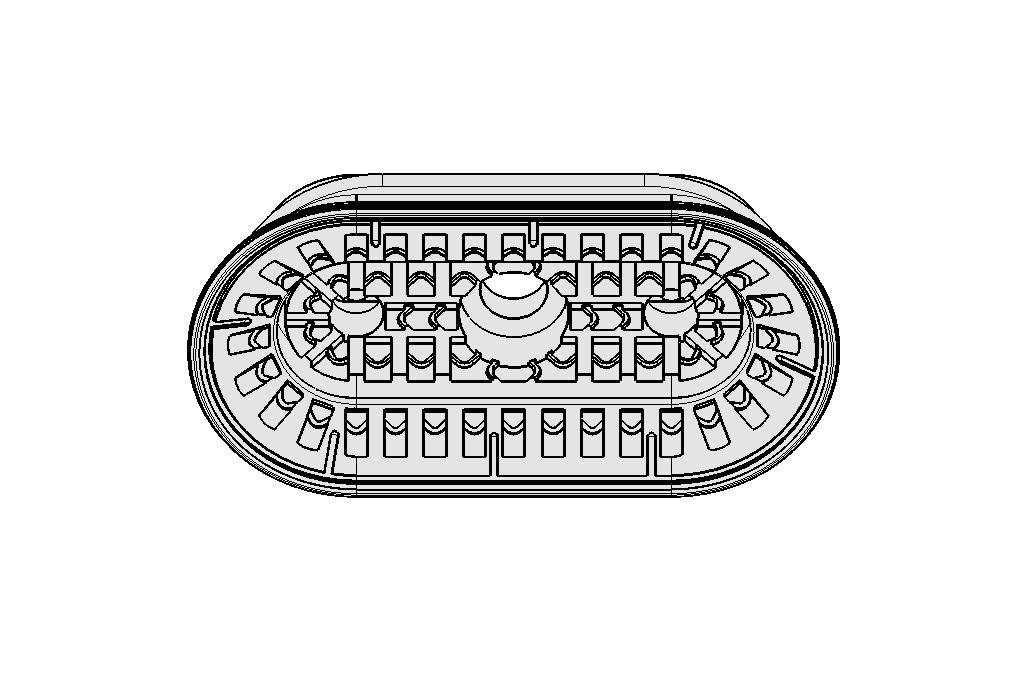

Специальная структура поверхности всасывания для высокой устойчивости к поперечным силам

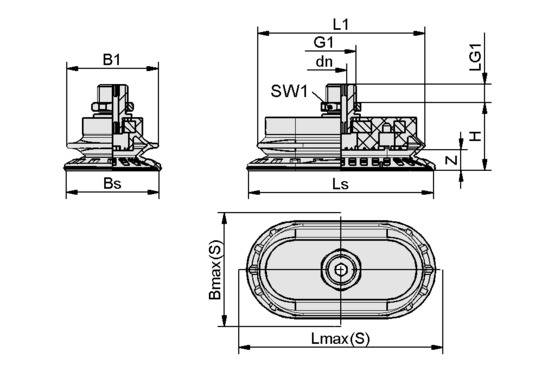

Чертёж

Атрибут	Значение
B1	31 mm
Bmax(S)	33 mm
Bs	30,60 mm
dn	5 mm
G1	G1/4"-M
H	27 mm
L1	55,70 mm
LG1	8 mm
Lmax(S)	63 mm
Ls	60,60 mm
SW1	17 mm
Z (Ход)	7 mm
