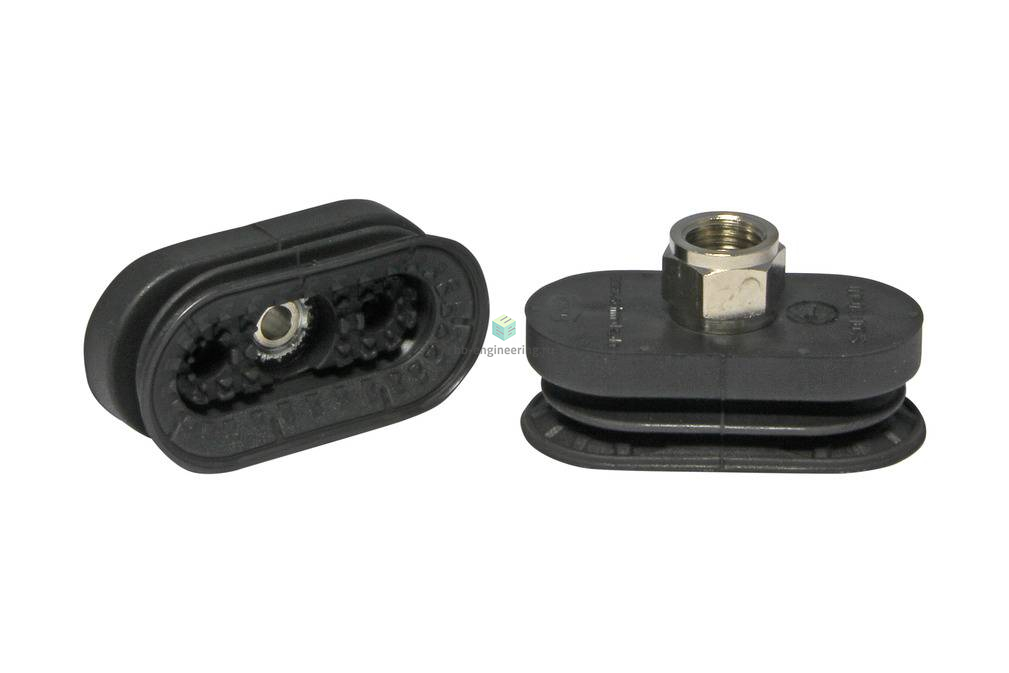

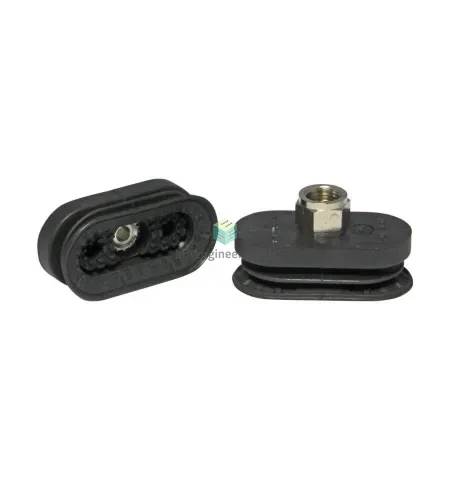

Описание SAOB 60x30 HT2-65 G1/4-IG 10.01.06.02442
Сильфонная вакуумная присоска (овальная) для обеспечения лучшей динамики
Особенности серии
- Овальная сильфонная присоска с 1,5 гофра для наиболее динамического перемещения горячих металлических листов до 250°C
- Разгрузка, например, удлиненных заготовок после формования, таких как ребра жесткости и пластины
- Перемещение фасонных деталей из листового металла; структура гофра обеспечивает оптимальную регулировку
- Перемещение тонких алюминиевых листов без деформации или глубокой вытяжки
- Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
- Не содержащий силикона специальный материал НТ2 гарантирует отсутствие LABS и устойчивость к температурам до 250°C

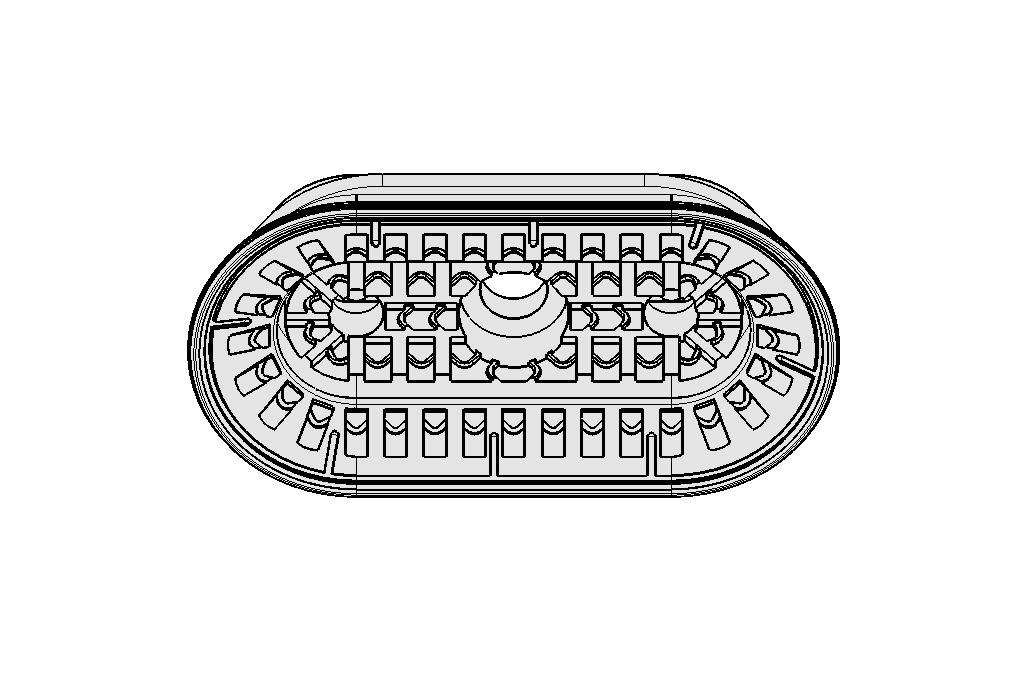

- Широкоповерхностная, структурированная внутренняя опора предотвращает глубокое втягивание и выдерживает максимальные поперечные силы
- Мягкая, прилегающая кромка уплотнения обеспечивает оптимальную герметизацию, даже для легких неровностей
- 1,5 складки оптимально подходят к искривленным заготовкам и предлагают очень качественное демпфирование
КОНСТРУКЦИЯ
- Прочная износостойкая овальная сильфонная присоска SAOB с 1,5 гофра из HT2, с, одиночной уплотнительной кромкой и внутренней поддержкой
- Соединительный ниппель приклеен к усиливающему элементу присоски (очень высокая прочность и термостойкость)

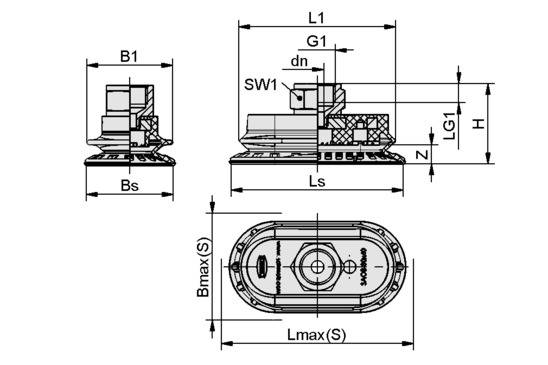

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SAOB 60x30 HT2-65 G1/4-IG 10.01.06.02442 SCHMALZ - Присоска овал. 1.5 гофра, 60x30 мм, высокотемп., G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SAOB 60x30 HT2-65 G1/4-IG 10.01.06.02442
Характеристики вакуумной техники
Вакуумный захват
- высокотемпературный материал (HT2)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 38 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 56 Н
Размер вакуумного захвата
- 60x30 мм
Усилие отрыва при 70% вакуума
55
Н
Объем присоски
- 9.6 см³
Общие характеристики
Количество гофр
- 1.5
Материалы
Резьбовой штуцер
никелированный
Твердость по Шору
- 65 A
