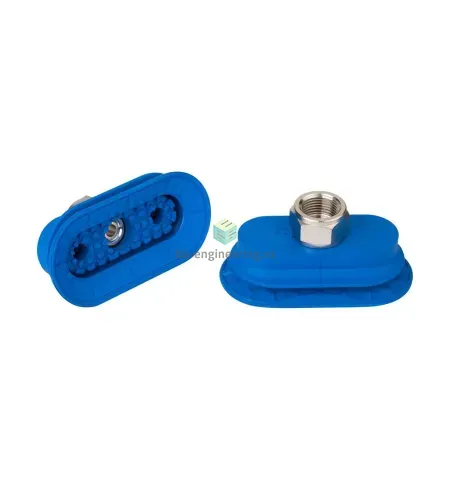

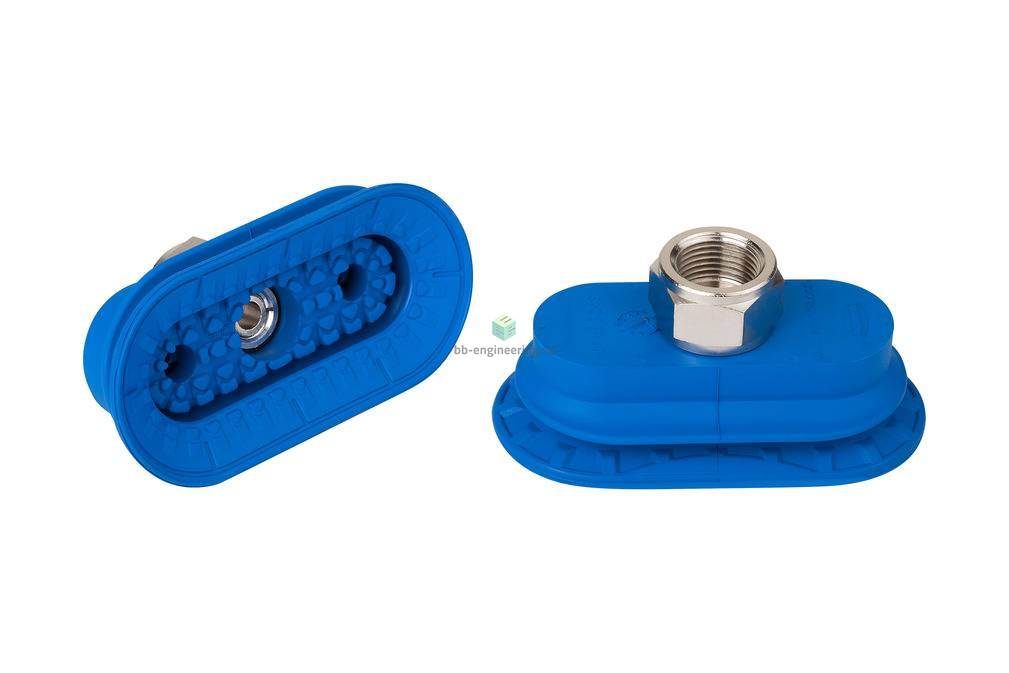

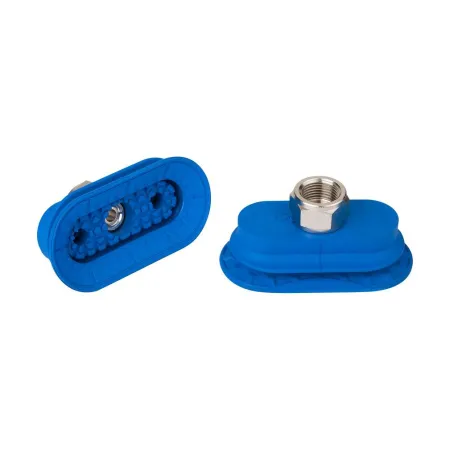

Описание SAOB 80x40 HT1-60 G3/8-IG 10.01.06.03205
Сильфонная вакуумная присоска (овальная) для для высокодинамичного перемещения криволинейных, покрытых маслом заготовок
Особенности серии
- Овальная сильфонная присоска с 1,5 гофра для динамического перемещения удлиненного стекла
- Перемещение листового стекла, а также фасонных стеклянных деталей
- Использование в автоматизированных производственных линиях для автомобильных стекол, таких как лобовое стекло и боковые окна, даже после гибки при температуре до 170°C
- Точное позиционирование в производственных процессах без смещения
- Большие поперечные силы при использовании с порошком сепарации на плоском стекле или на влажных стеклянных поверхностях
- Минимальное химическое воздействие на поверхность заготовки благодаря не оставляющему отпечатков специальному материалу НТ1
- Возможность работы с горячими заготовками благодаря устойчивости к высоким температурам
- Большая, структурированная опорная поверхность выдерживает высокие поперечные усилия, даже при использовании разделительного порошка и на влажных заготовках
КОНСТРУКЦИЯ
- Прочная износостойкая сильфонная овальная присоска SAOB с 1,5 гофра из HT1 с одиночной уплотнительной кромкой, специальной канавкой и внутренней поддержкой
- Соединительный элемент приклеен к усиливающему элементу присоски (очень высокая прочность)
- Специальная структура поверхности всасывания для высокой устойчивости к поперечным силам

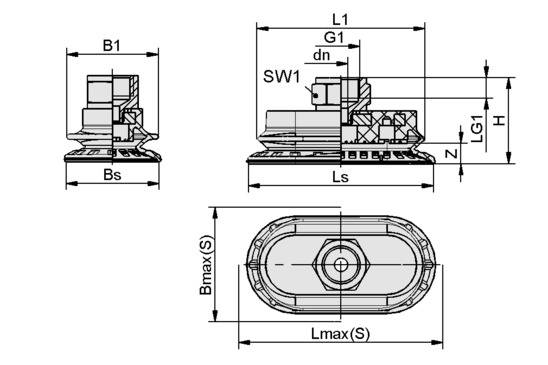

Чертёж
 |
|
Характеристики SAOB 80x40 HT1-60 G3/8-IG 10.01.06.03205
Характеристики вакуумной техники
Вакуумный захват
- высокотемпературный материал (HT1)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 65 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 152.8 Н
Размер вакуумного захвата
- 80x40 мм
Усилие отрыва при 70% вакуума
131.7
Н
Объем присоски
- 21.8 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для стекла
Материалы
Резьбовой штуцер
никелированный
Твердость по Шору
- 60 A
