Описание SAOB 80x40 HT2-65 G1/4-IG 10.01.06.02446
Сильфонная вакуумная присоска (овальная) для обеспечения лучшей динамики
Особенности серии
- Овальная сильфонная присоска с 1,5 гофра для наиболее динамического перемещения горячих металлических листов до 250°C
- Разгрузка, например, удлиненных заготовок после формования, таких как ребра жесткости и пластины
- Перемещение фасонных деталей из листового металла; структура гофра обеспечивает оптимальную регулировку
- Перемещение тонких алюминиевых листов без деформации или глубокой вытяжки
- Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
- Не содержащий силикона специальный материал НТ2 гарантирует отсутствие LABS и устойчивость к температурам до 250°C
- Широкоповерхностная, структурированная внутренняя опора предотвращает глубокое втягивание и выдерживает максимальные поперечные силы
- Мягкая, прилегающая кромка уплотнения обеспечивает оптимальную герметизацию, даже для легких неровностей
- 1,5 складки оптимально подходят к искривленным заготовкам и предлагают очень качественное демпфирование
КОНСТРУКЦИЯ
- Прочная износостойкая овальная сильфонная присоска SAOB с 1,5 гофра из HT2, с, одиночной уплотнительной кромкой и внутренней поддержкой
- Соединительный ниппель приклеен к усиливающему элементу присоски (очень высокая прочность и термостойкость)

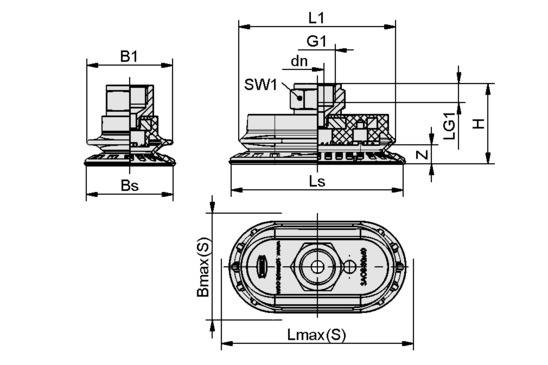

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SAOB 80x40 HT2-65 G1/4-IG 10.01.06.02446 SCHMALZ - Присоска овал. 1.5 гофра, 80x40 мм, высокотемп., G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SAOB 80x40 HT2-65 G1/4-IG 10.01.06.02446
Характеристики вакуумной техники
Вакуумный захват
- высокотемпературный материал (HT2)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 65 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 98 Н
Размер вакуумного захвата
- 80x40 мм
Усилие отрыва при 70% вакуума
100
Н
Объем присоски
- 20.6 см³
Общие характеристики
Количество гофр
- 1.5
Материалы
Резьбовой штуцер
никелированный
Твердость по Шору
- 65 A
