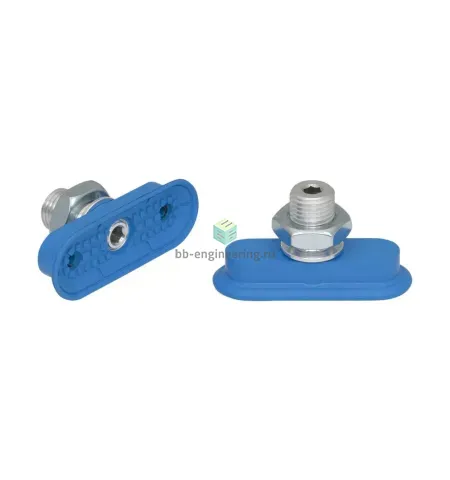

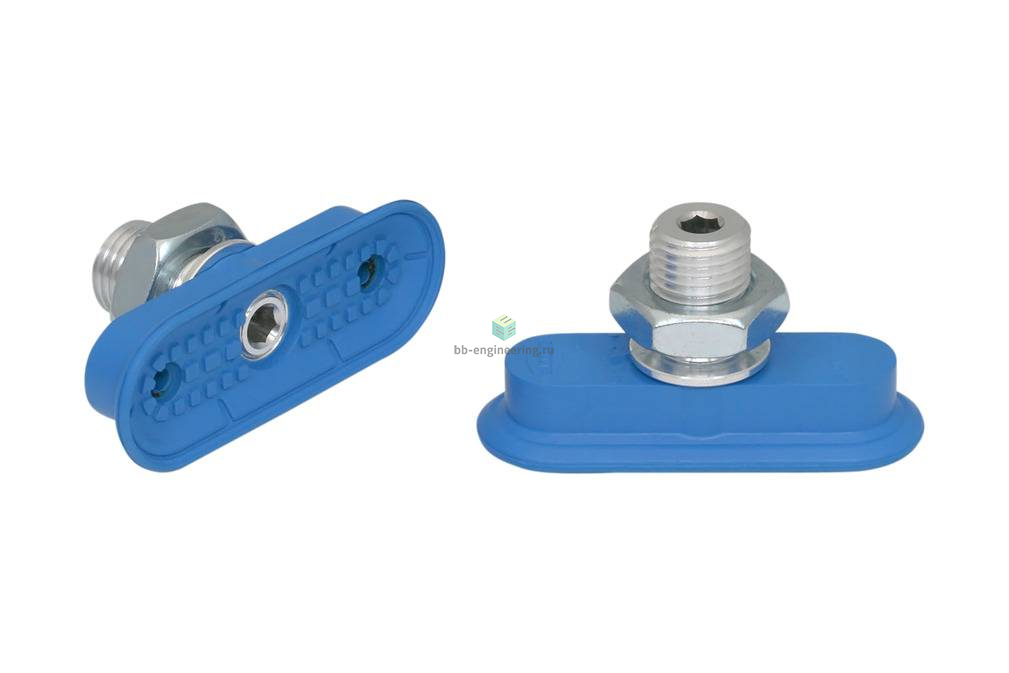

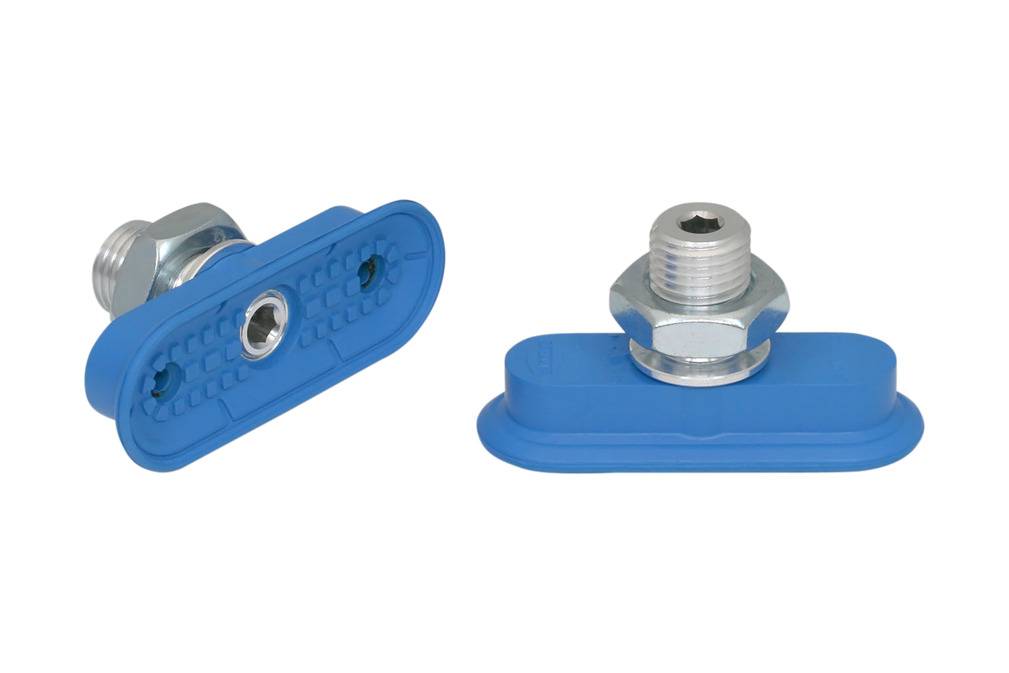

SAOF 60x23 NBR-45 M14x1.5-AG 10.01.05.00565 SCHMALZ - Присоска вакуумная овальная, 60x23 мм, NBR, M14x1.5

Name: SAOF 60x23 NBR-45 M14x1.5-AG 10.01.05.00565 SCHMALZ - Присоска вакуумная овальная, 60x23 мм, NBR, M14x1.5
Brand: SCHMALZ
SKU: SMZ-10.01.05.00565

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 57Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 60x23мм • Подключение: M14x1.5

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SAOF 60x23 NBR-45 M14x1.5-AG 10.01.05.00565

Плоская вакуумная присоска (овальная) длявысокодинамичного перемещения гладких заготовок и масляных заготовок

Особенности серии

Овальная, плоская присоска для динамического перемещения металлических листов с коротким временем циклов
Перемещение тонких стальных и алюминиевых листов без деформации или глубокой вытяжки
Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
Перемещение длинных, узких деталей из металлического листа, таких как ребра жесткости и пластины
Паз в нижней части предотвращает скольжение маслянистых листов и обеспечивает точное позиционирование в штамповочных прессах и т.д.

Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
Структурированная внутренняя опорная поверхность большой площади предотвращает слишком сильный захват и выдерживает высокие поперечные усилия даже при захвате промасленных листов
Плоский вакуумный захват овальной конструкции для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
Мягкое прилегающее уплотнение обеспечивает оптимальную герметизацию даже на слегка искривленных поверхностях
Навулканизированный ниппель предотвращает ущерб и простой из-за утери захвата

КОНСТРУКЦИЯ

Прочная износостойкая овальная присоска SAOF из NBR с одиночной уплотнительной кромкой, специальным пазом и внутренней поддержкой
Соединительный ниппель приклеен к присоске с усиливающим элементом (очень высокая прочность)
Вакуумные присоски доступны с различными типами соединений
Поставляются в двух вариантах твердости материала (45 по Шору, 60 по Шору)

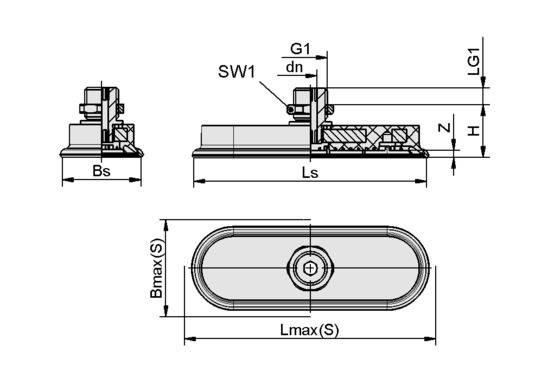

Чертёж

Атрибут	Значение
Bmax(S)	25 mm
Bs	21,60 mm
dn	5 mm
G1	M14x1.5-M
H	20 mm
LG1	10 mm
Lmax(S)	64 mm
Ls	60,60 mm
SW1	22 mm
Z (Ход)	3 mm
