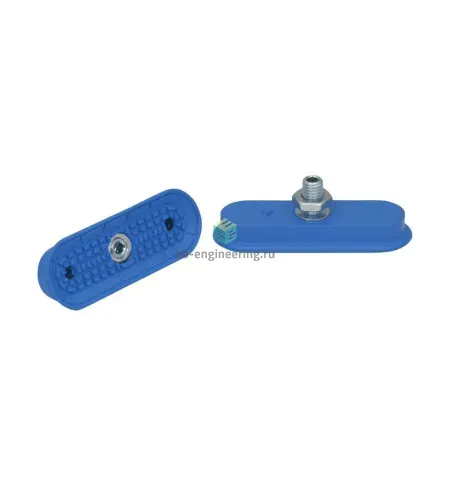

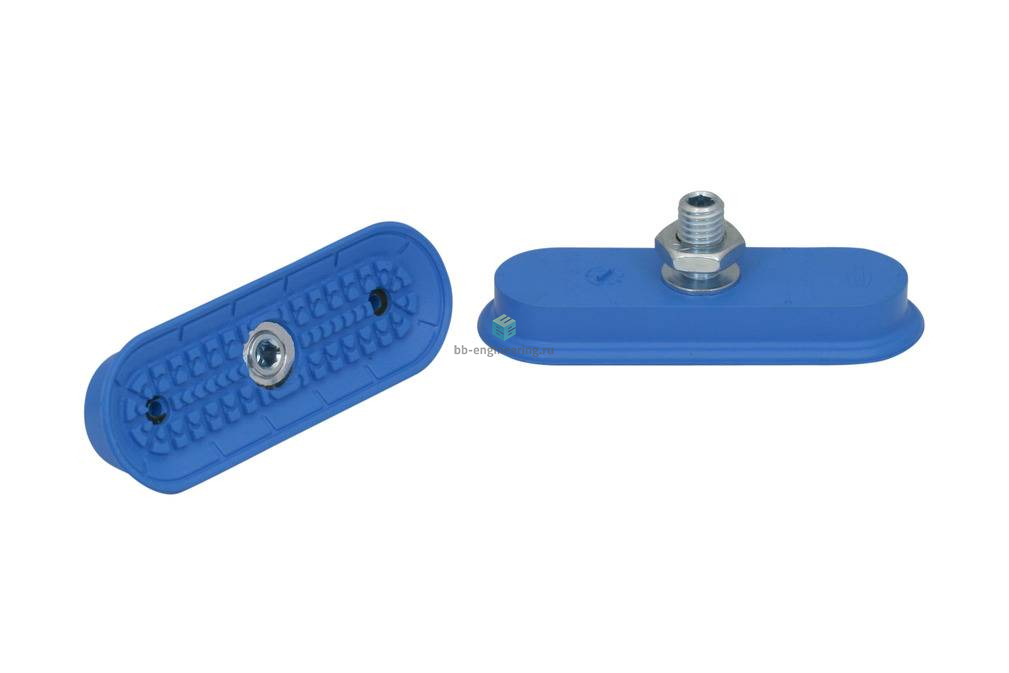

SAOF 90x30 NBR-45 M10-AG 10.01.05.00572 SCHMALZ - Присоска вакуумная овальная плоская, 90x30 мм, NBR, M10

Особенности серии

• Овальная, плоская присоска для динамического перемещения металлических листов с коротким временем циклов
• Перемещение тонких стальных и алюминиевых листов без деформации или глубокой вытяжки
• Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
• Перемещение длинных, узких деталей из металлического листа, таких как ребра жесткости и пластины
• Паз в нижней части предотвращает скольжение маслянистых листов и обеспечивает точное позиционирование в штамповочных прессах и т.д.

• Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
• Структурированная внутренняя опорная поверхность большой площади предотвращает слишком сильный захват и выдерживает высокие поперечные усилия даже при захвате промасленных листов
• Плоский вакуумный захват овальной конструкции для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
• Мягкое прилегающее уплотнение обеспечивает оптимальную герметизацию даже на слегка искривленных поверхностях
• Навулканизированный ниппель предотвращает ущерб и простой из-за утери захвата

КОНСТРУКЦИЯ

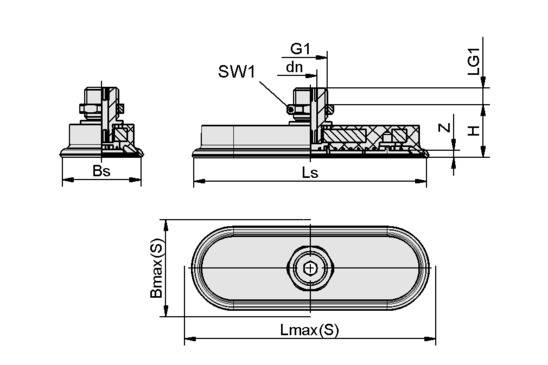

Чертёж

Атрибут Значение Bmax(S) 34 mm Bs 30,60 mm dn 4 mm G1 M10-M H 19 mm LG1 10 mm Lmax(S) 94 mm Ls 90,60 mm SW1 17 mm Z (Ход) 3 mm
