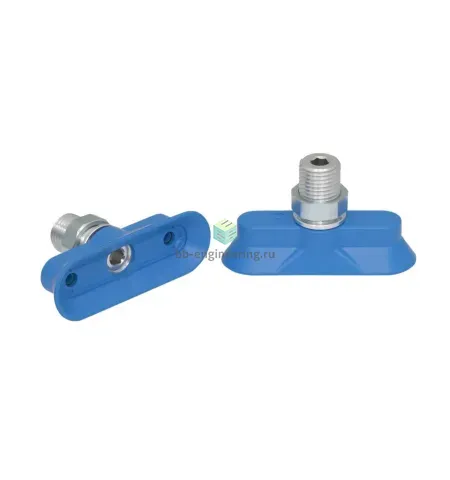

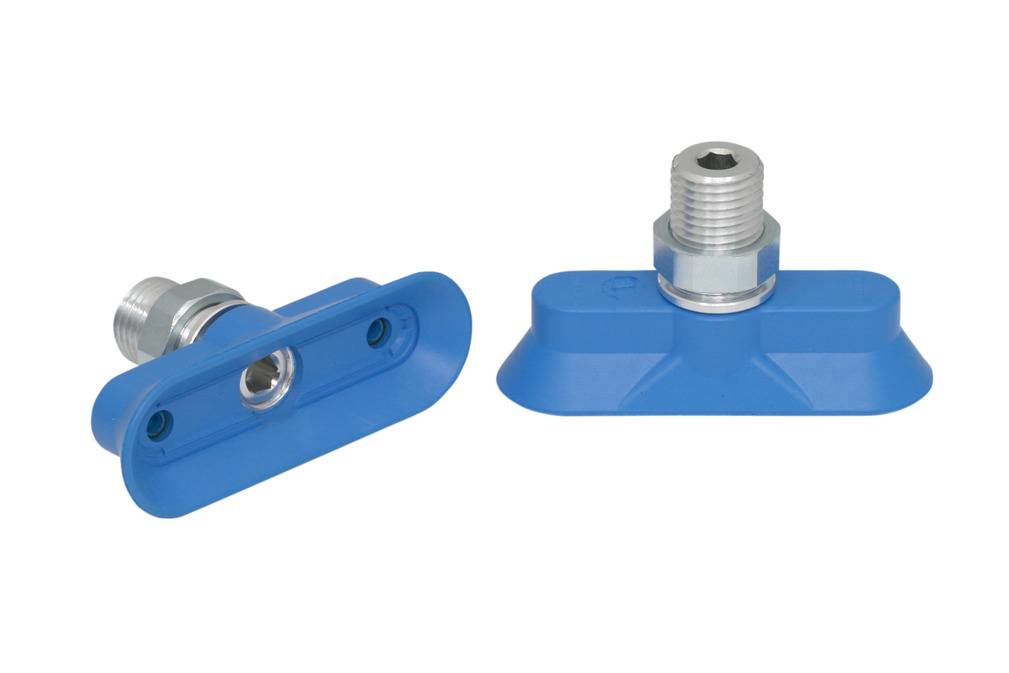

Описание SAOG 60x20 NBR-45 G1/4-AG 10.01.01.11755
Колоколообразная вакуумная присоска (овальная) длявысокодинамичного перемещения гладких заготовок и масляных
заготовок
Особенности серии
- Овальная колоколообразная присоска для перемещения длинных, маслянистых заготовок с очень малыми радиусами изгиба
- Очень динамичное перемещение металлических листов (короткое время цикла)
- Внутренняя опора для перемещения тонких стальных и алюминиевых листов без деформации или глубокой вытяжки
- Использование в системах подачи для пресс-линий в автомобильной промышленности
- Паз в нижней части предотвращает скольжение маслянистых листов; обеспечивает точное позиционирование в штамповочных прессах и т.д.
- Овальный вакуумный захват колоколообразной формы оптимально прилегает к узким сильно искривленным заготовкам
- Адаптация к заготовкам с малым радиусом искривления благодаря материалу NBR с твердостью 45 единиц по Шору
- Множество присоединительных элементов позволяют выполнять присоединение ко всем распространенным грузовым траверсам и системам подачи
КОНСТРУКЦИЯ
- Овальная колоколообразная присоска с одиночной уплотнительной кромкой, специальным пазом и внутренней поддержкой
- Присоски из материала NBR, твердость по Шору 45
Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SAOG 60x20 NBR-45 G1/4-AG 10.01.01.11755 SCHMALZ - Присоска вакуумная овальная, 60x20 мм, NBR, G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SAOG 60x20 NBR-45 G1/4-AG 10.01.01.11755
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 56 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- колоколообразный
Боковое усилие при номинальном рабочем давлении
- 35 Н
Размер вакуумного захвата
- 60x20 мм
Объем присоски
- 4.86 см³
Общие характеристики
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 45 A
