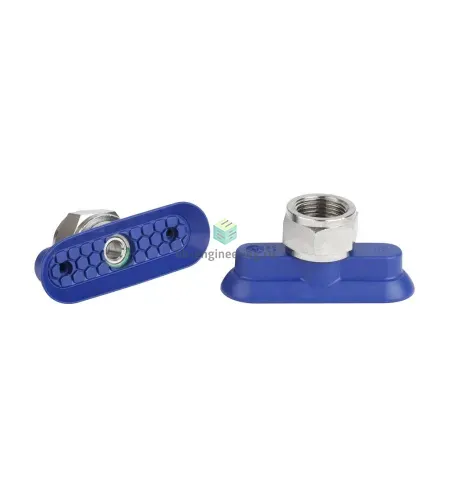

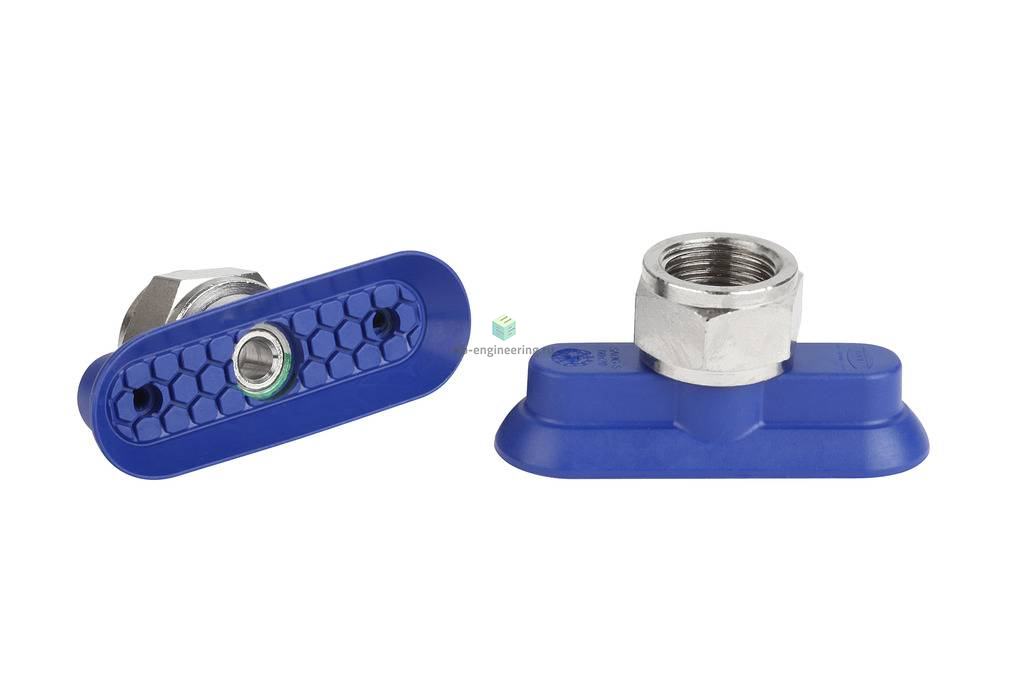

SAOG-S 60x20 NBR-60 G3/8-IG 10.01.01.12253 SCHMALZ - Присоска вакуумная овальная, 60x20 мм, NBR, G3/8

Особенности серии

• Перемещение металлических листов очень динамичными движениями (более короткое время цикла)
• Перемещение тонких стальных и алюминиевых листов без деформации
• Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
• Перемещение длинных, узких деталей из листового металла, таких как ребра жесткости и пластины
• Специальная канавка снизу предотвращает скольжение маслянистых листов, что обеспечивает точное позиционирование в станках лазерной резки и штамповочных прессах
• Перемещение деталей из листового металла с малым радиусом кривизны

• Выдающаяся устойчивость к поперечным усилиям благодаря специальной внутренней структуре захвата
• Очень высокий ход захвата для оптимальной адаптации к различным контурам заготовок
• Структурированная внутренняя опорная поверхность предотвращает слишком сильный захват
• Овальный вакуумный захват для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
• Мягкая кромка уплотнения прилегает даже к искривленным поверхностям

КОНСТРУКЦИЯ

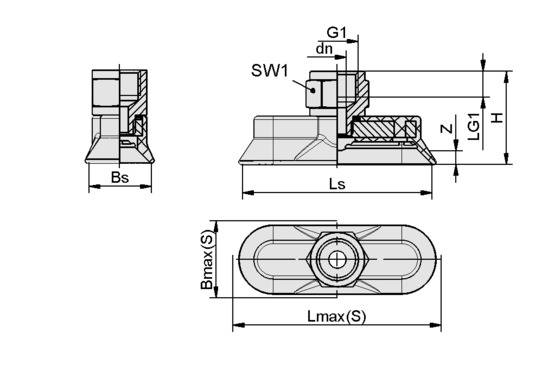

Чертёж

Атрибут Значение Bmax(S) 25,80 mm Bs 20,90 mm dn 6 mm G1 G3/8"-F H 28,50 mm LG1 9 mm Lmax(S) 65,80 mm Ls 60,90 mm SW1 22 mm Z (Ход) 5 mm
