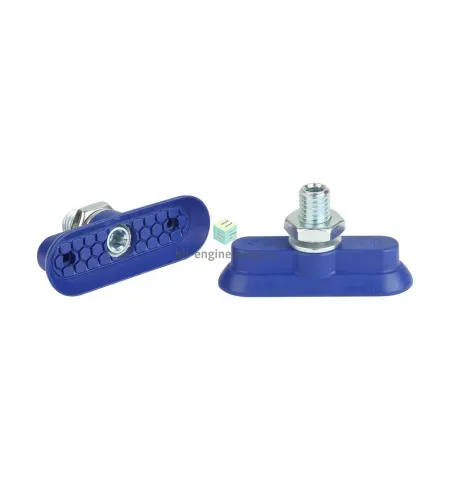

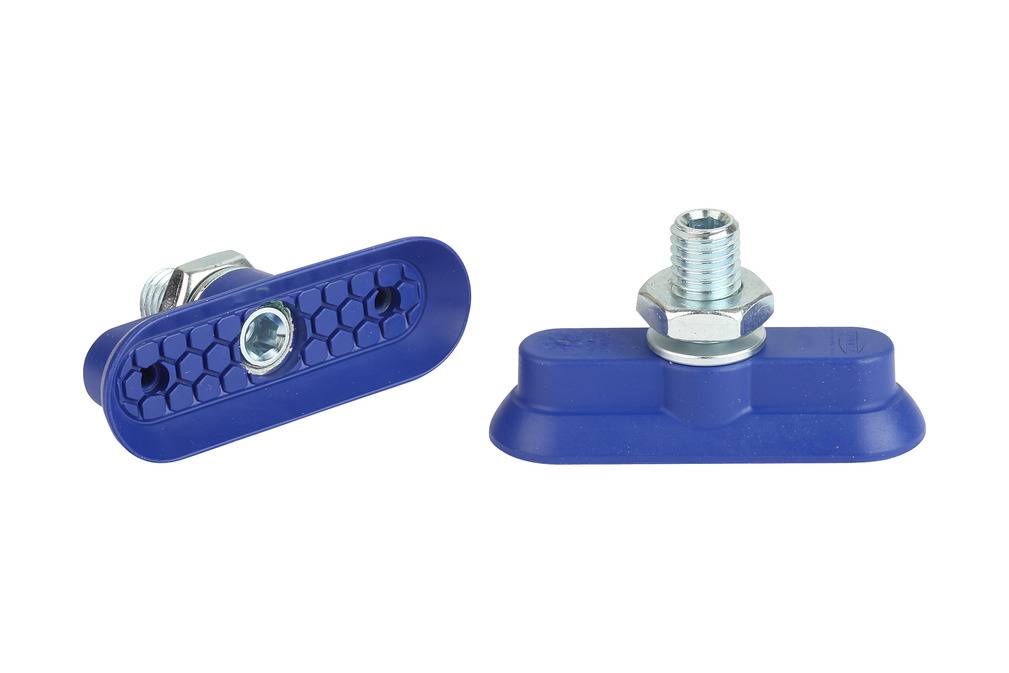

SAOG-S 60x20 NBR-60 M10-AG 10.01.01.12302 SCHMALZ - Присоска вакуумная овальная, 60x20 мм, NBR, M10

Name: SAOG-S 60x20 NBR-60 M10-AG 10.01.01.12302 SCHMALZ - Присоска вакуумная овальная, 60x20 мм, NBR, M10
Brand: SCHMALZ
SKU: SMZ-10.01.01.12302

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 56Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 60x20мм • Подключение: M10

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SAOG-S 60x20 NBR-60 M10-AG 10.01.01.12302

Колоколообразная вакуумная присоска (овальная) длявысокодинамичного перемещения гладких заготовок и масляных заготовок

Особенности серии

Перемещение металлических листов очень динамичными движениями (более короткое время цикла)
Перемещение тонких стальных и алюминиевых листов без деформации
Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
Перемещение длинных, узких деталей из листового металла, таких как ребра жесткости и пластины
Специальная канавка снизу предотвращает скольжение маслянистых листов, что обеспечивает точное позиционирование в станках лазерной резки и штамповочных прессах
Перемещение деталей из листового металла с малым радиусом кривизны

Выдающаяся устойчивость к поперечным усилиям благодаря специальной внутренней структуре захвата
Очень высокий ход захвата для оптимальной адаптации к различным контурам заготовок
Структурированная внутренняя опорная поверхность предотвращает слишком сильный захват
Овальный вакуумный захват для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
Мягкая кромка уплотнения прилегает даже к искривленным поверхностям

КОНСТРУКЦИЯ

Прочная и износостойкая овальная присоска SAOG-S с одиночной уплотнительной кромкой, специальным пазом и внутренней поддержкой
Соединительный ниппель приклеен к присоске с усиливающим элементом (очень высокая прочность)
Вакуумные присоски доступны с различными типами соединений
Вакуумные присоски поставляются в сборе

Чертёж

Атрибут	Значение
Bmax(S)	25,80 mm
Bs	20,90 mm
dn	5,10 mm
G1	M10-M
H	32,50 mm
LG1	10 mm
Lmax(S)	65,80 mm
Ls	60,90 mm
SW1	16 mm
Z (Ход)	5 mm
