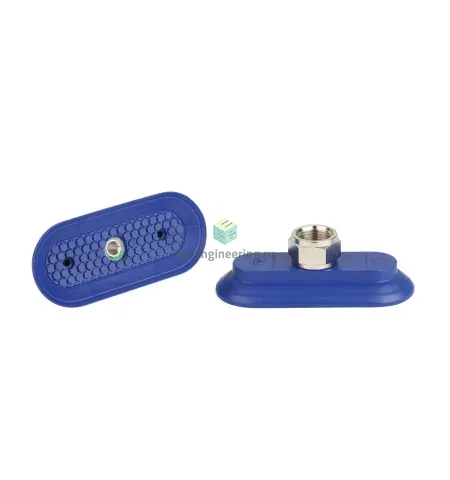

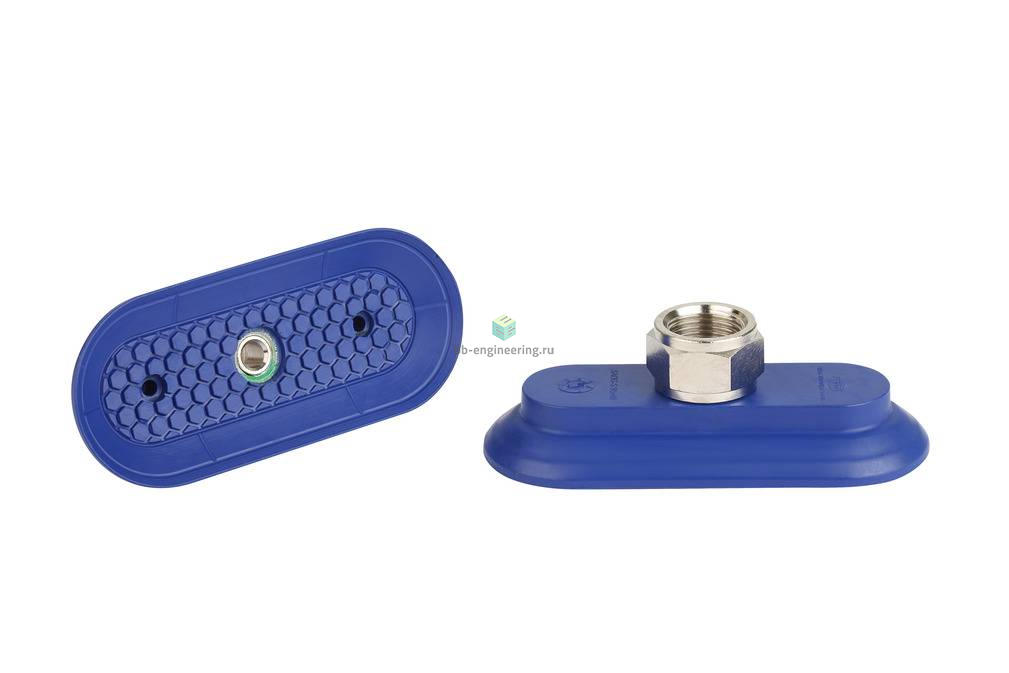

SAOG-S 95x40 NBR-60 G3/8-IG 10.01.01.12255 SCHMALZ - Присоска вакуумная овальная, 95x40 мм, NBR, G3/8

Name: SAOG-S 95x40 NBR-60 G3/8-IG 10.01.01.12255 SCHMALZ - Присоска вакуумная овальная, 95x40 мм, NBR, G3/8
Brand: SCHMALZ
SKU: SMZ-10.01.01.12255

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 165Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 95x40мм • Подключение: G3/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SAOG-S 95x40 NBR-60 G3/8-IG 10.01.01.12255

Колоколообразная вакуумная присоска (овальная) длявысокодинамичного перемещения гладких заготовок и масляных заготовок

Особенности серии

Перемещение металлических листов очень динамичными движениями (более короткое время цикла)
Перемещение тонких стальных и алюминиевых листов без деформации
Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
Перемещение длинных, узких деталей из листового металла, таких как ребра жесткости и пластины
Специальная канавка снизу предотвращает скольжение маслянистых листов, что обеспечивает точное позиционирование в станках лазерной резки и штамповочных прессах
Перемещение деталей из листового металла с малым радиусом кривизны

Выдающаяся устойчивость к поперечным усилиям благодаря специальной внутренней структуре захвата
Очень высокий ход захвата для оптимальной адаптации к различным контурам заготовок
Структурированная внутренняя опорная поверхность предотвращает слишком сильный захват
Овальный вакуумный захват для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
Мягкая кромка уплотнения прилегает даже к искривленным поверхностям

КОНСТРУКЦИЯ

Прочная и износостойкая овальная присоска SAOG-S с одиночной уплотнительной кромкой, специальным пазом и внутренней поддержкой
Соединительный ниппель приклеен к присоске с усиливающим элементом (очень высокая прочность)
Вакуумные присоски доступны с различными типами соединений
Вакуумные присоски поставляются в сборе

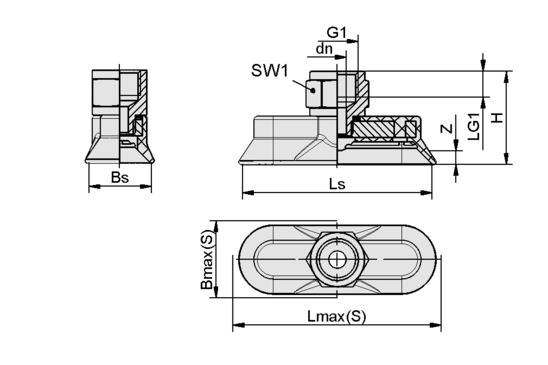

Чертёж

Атрибут	Значение
Bmax(S)	46 mm
Bs	40,60 mm
dn	6 mm
G1	G3/8"-F
H	29,50 mm
LG1	9 mm
Lmax(S)	101 mm
Ls	95,60 mm
SW1	22 mm
Z (Ход)	6 mm
