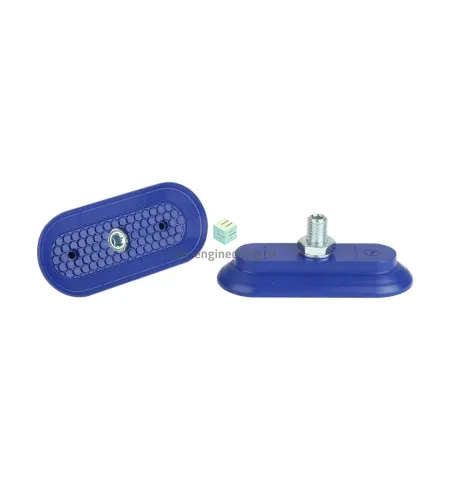

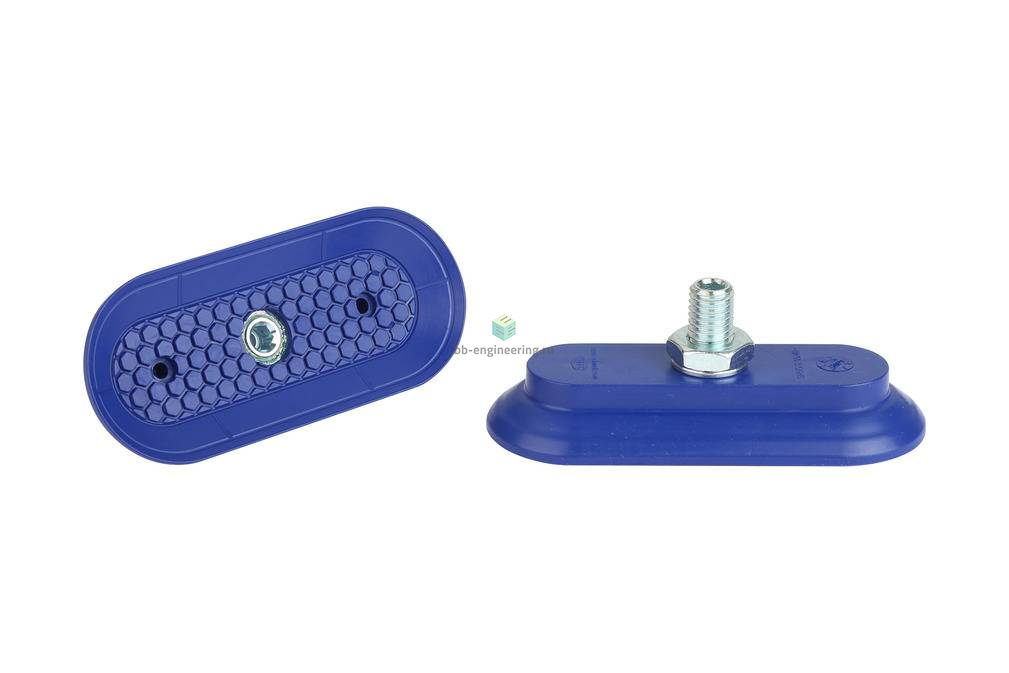

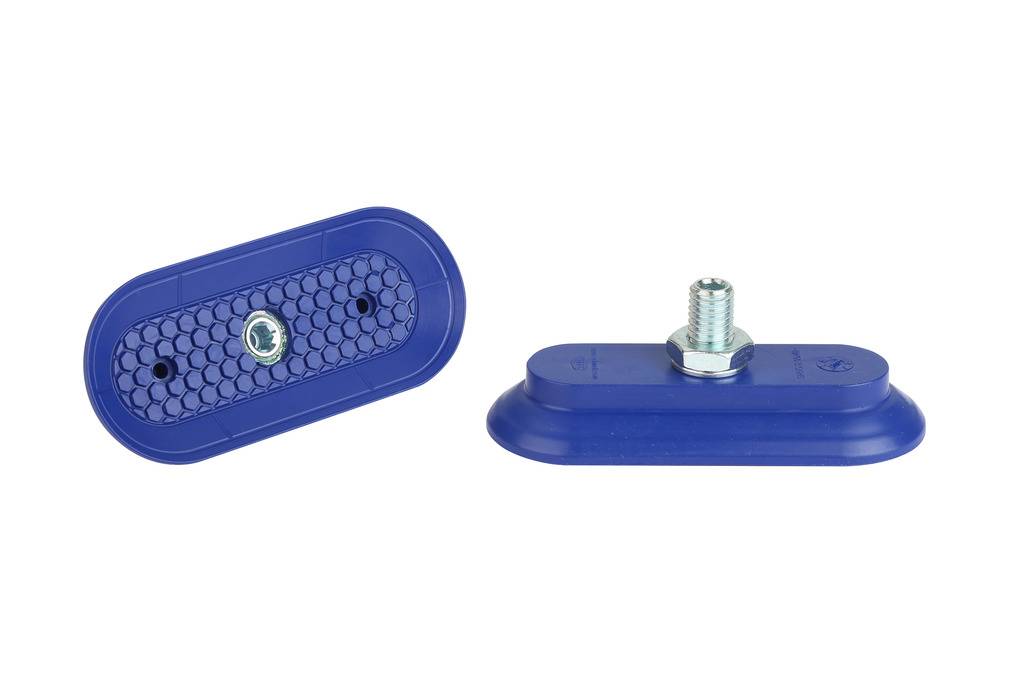

Описание SAOG-S 95x40 NBR-60 M10-AG 10.01.01.12304
Колоколообразная вакуумная присоска (овальная) длявысокодинамичного перемещения гладких заготовок и масляных
заготовок
Особенности серии
- Перемещение металлических листов очень динамичными движениями (более короткое время цикла)
- Перемещение тонких стальных и алюминиевых листов без деформации
- Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
- Перемещение длинных, узких деталей из листового металла, таких как ребра жесткости и пластины
- Специальная канавка снизу предотвращает скольжение маслянистых листов, что обеспечивает точное позиционирование в станках лазерной резки и штамповочных прессах
- Перемещение деталей из листового металла с малым радиусом кривизны
- Выдающаяся устойчивость к поперечным усилиям благодаря специальной внутренней структуре захвата
- Очень высокий ход захвата для оптимальной адаптации к различным контурам заготовок
- Структурированная внутренняя опорная поверхность предотвращает слишком сильный захват
- Овальный вакуумный захват для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
- Мягкая кромка уплотнения прилегает даже к искривленным поверхностям
КОНСТРУКЦИЯ
- Прочная и износостойкая овальная присоска SAOG-S с одиночной уплотнительной кромкой, специальным пазом и внутренней поддержкой
- Соединительный ниппель приклеен к присоске с усиливающим элементом (очень высокая прочность)
- Вакуумные присоски доступны с различными типами соединений
- Вакуумные присоски поставляются в сборе

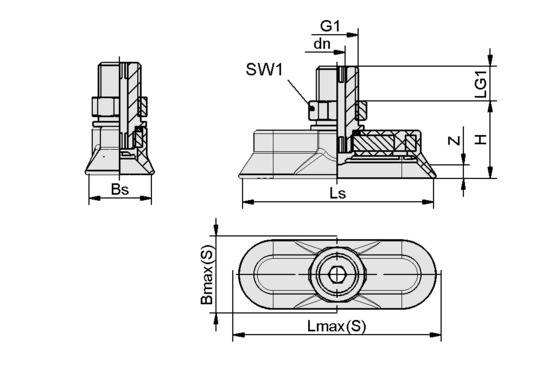

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SAOG-S 95x40 NBR-60 M10-AG 10.01.01.12304 SCHMALZ - Присоска вакуумная овальная, 95x40 мм, NBR, M10 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SAOG-S 95x40 NBR-60 M10-AG 10.01.01.12304
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 165 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- колоколообразный
Боковое усилие при номинальном рабочем давлении
- 192 Н
Размер вакуумного захвата
- 95x40 мм
Объем присоски
- 18 см³
Общие характеристики
Применение
- для листового металла
Материалы
Резьбовой штуцер
сталь
Твердость по Шору
- 60 A
