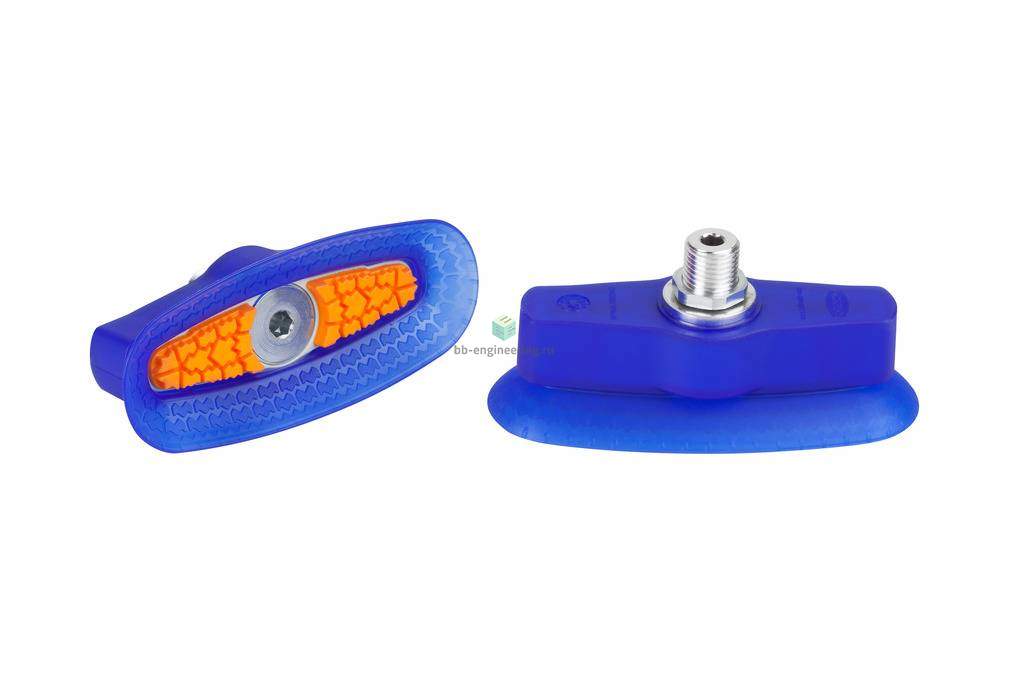

SAOXM 100x40 ED-85 M10-AG 10.01.24.00027 SCHMALZ - Присоска вакуумная овальная, 100x40 мм, эластодур, M10

Name: SAOXM 100x40 ED-85 M10-AG 10.01.24.00027 SCHMALZ - Присоска вакуумная овальная, 100x40 мм, эластодур, M10
Brand: SCHMALZ
SKU: SMZ-10.01.24.00027

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: эластодур • Номинальное усилие удержания: 173Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 100x40мм • Подключение: M10

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SAOXM 100x40 ED-85 M10-AG 10.01.24.00027

Высокоскоростная шарообразная вакуумная присоска(овальная) для очень динамичного перемещения гладких и масляных заготовок

Особенности серии

Овальная высокоскоростная присоска для областей применения с высокими требованиями к силам удержания и сдвига, особенно для узких металлических листов и частей кузова автомобиля
Перемещение длинных заготовок, заготовки с внутренним оребрением и усиливающими пластинами
Перемещение заготовок с маслянистыми поверхностями
Погрузка и разгрузка металла CNC и станков для лазерной резки
Перемещение заготовок с выпуклыми поверхностями

Очень высокий ход захвата для оптимальной адаптации к различным контурам заготовок
Специальная внутренняя структура для максимального удерживающего усилия при высоких ускорениях, в частности на покрытых маслом листах
Внутренняя структурированная опорная поверхность большой площади предотвращает слишком сильный захват даже в случае тонких листов

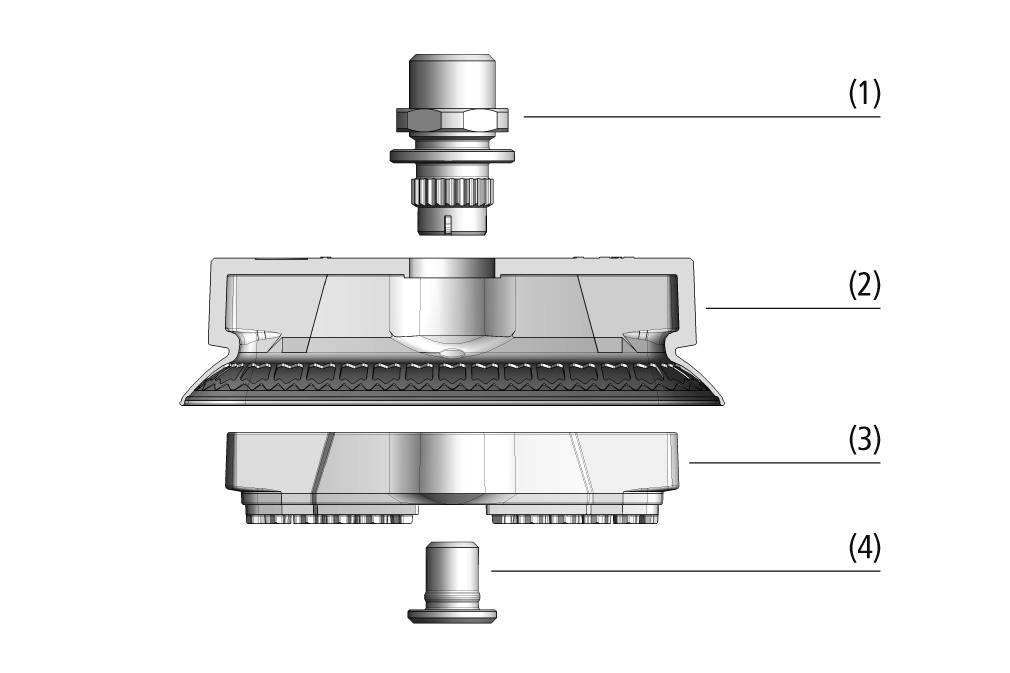

КОНСТРУКЦИЯ

Колоколообразные присоски SAOXM (овальные)

Овальная колоколообразная присоска (2) с гибкой уплотнительной кромкой и оптимальной внутренней структурой
Износостойкий материал присоски Эластодур (ED-85) и фрикционный диск (ED-65)
Вставка (3) с фрикционным диском для армирования присоски
Двухсекционный, многоразовый соединитель Schmalz, состоящий из верхней части (1) и нижней части (4)
Верхняя часть соединителя с защитой от поворачивания
Нижняя часть соединителя с защитой от ослабления

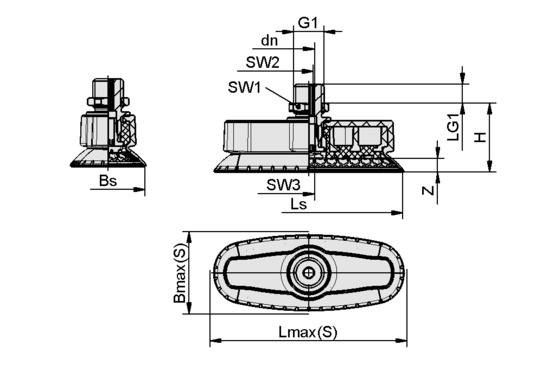

Чертёж

Атрибут	Значение
Bmax(S)	51 mm
Bs	41,60 mm
dn	4,10 mm
G1	M10-M
H	37,70 mm
LG1	8 mm
Lmax(S)	109 mm
Ls	101,80 mm
SW1	16 mm
SW2	4 mm
SW3	6 mm
Z (Ход)	7,30 mm
