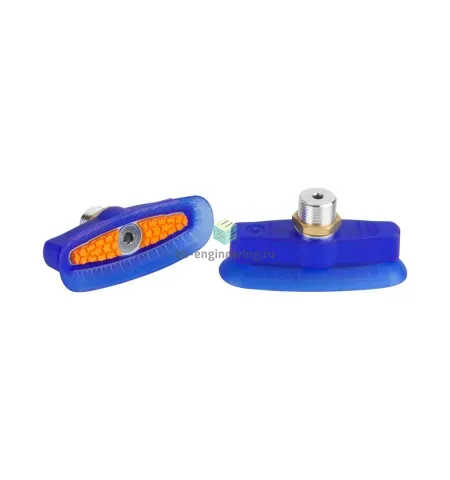

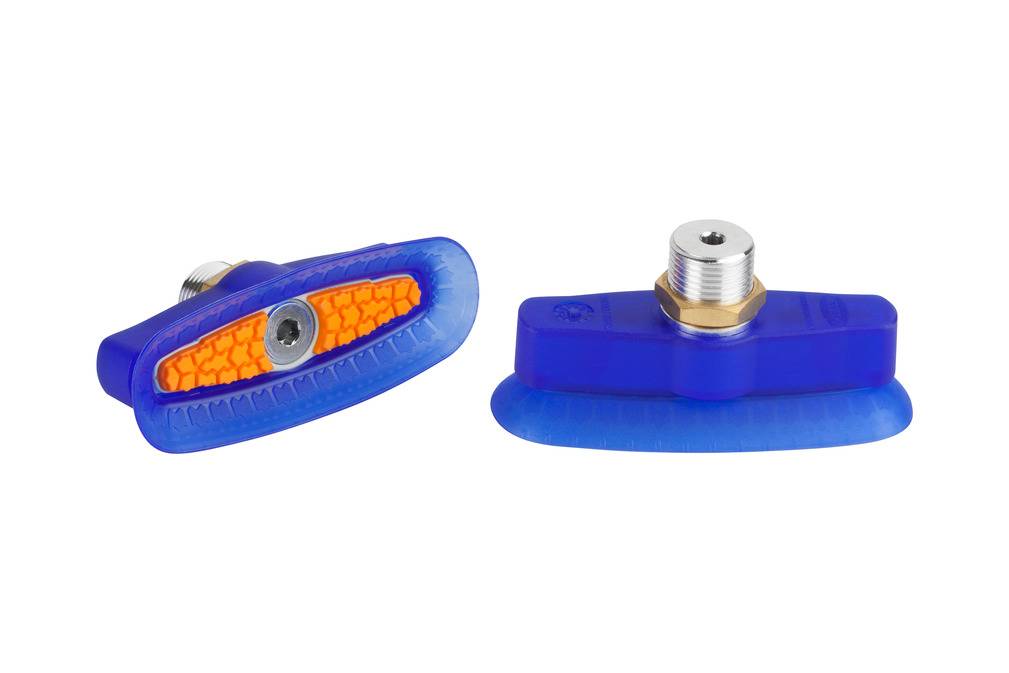

Описание SAOXM 80x30 ED-85 M10-AG 10.01.24.00026
Высокоскоростная шарообразная вакуумная присоска(овальная) для очень динамичного перемещения
гладких и масляных заготовок
Особенности серии
- Овальная высокоскоростная присоска для областей применения с высокими требованиями к силам удержания и сдвига, особенно для узких металлических листов и частей кузова автомобиля
- Перемещение длинных заготовок, заготовки с внутренним оребрением и усиливающими пластинами
- Перемещение заготовок с маслянистыми поверхностями
- Погрузка и разгрузка металла CNC и станков для лазерной резки
- Перемещение заготовок с выпуклыми поверхностями
- Очень высокий ход захвата для оптимальной адаптации к различным контурам заготовок
- Специальная внутренняя структура для максимального удерживающего усилия при высоких ускорениях, в частности на покрытых маслом листах
- Внутренняя структурированная опорная поверхность большой площади предотвращает слишком сильный захват даже в случае тонких листов
КОНСТРУКЦИЯ
- Овальная колоколообразная присоска (2) с гибкой уплотнительной кромкой и оптимальной внутренней структурой
- Износостойкий материал присоски Эластодур (ED-85) и фрикционный диск (ED-65)
- Вставка (3) с фрикционным диском для армирования присоски
- Двухсекционный, многоразовый соединитель Schmalz, состоящий из верхней части (1) и нижней части (4)
- Верхняя часть соединителя с защитой от поворачивания
- Нижняя часть соединителя с защитой от ослабления

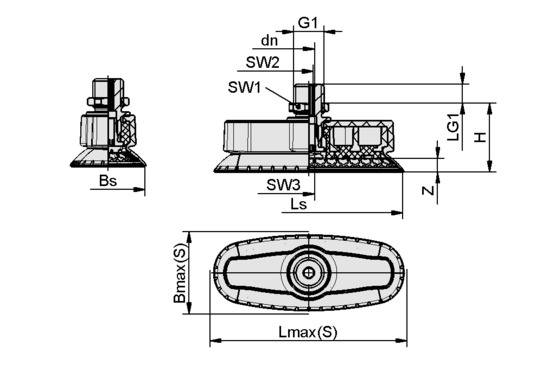

Чертёж
 |
|
Характеристики SAOXM 80x30 ED-85 M10-AG 10.01.24.00026
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 105 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- колоколообразный
Боковое усилие при номинальном рабочем давлении
- 110 Н
Размер вакуумного захвата
- 80x30 мм
Объем присоски
- 13 см³
Общие характеристики
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 85 A
