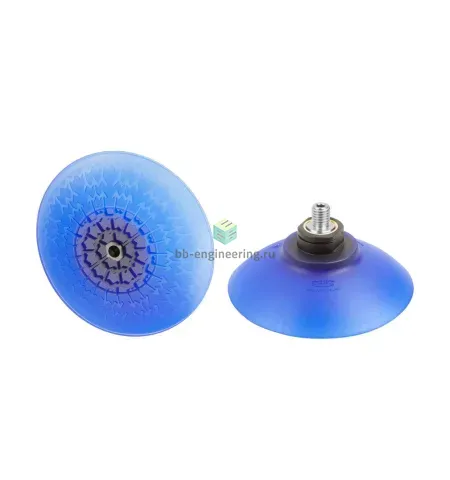

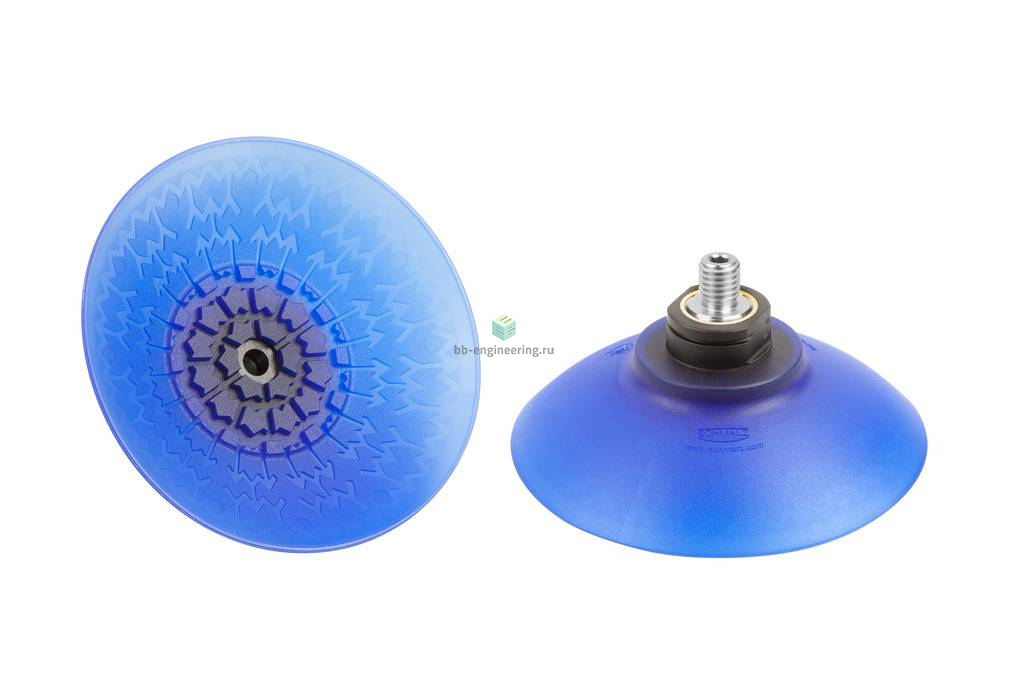

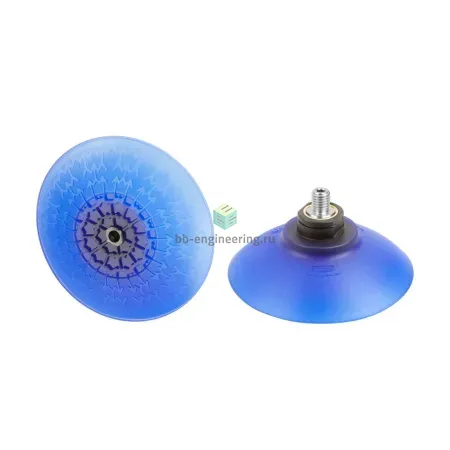

SAX 100 ED-85 M10-AG 10.01.19.00225 SCHMALZ - Присоска вакуумная колоколообразная, 100 мм, эластодур, M10

Name: SAX 100 ED-85 M10-AG 10.01.19.00225 SCHMALZ - Присоска вакуумная колоколообразная, 100 мм, эластодур, M10
Brand: SCHMALZ
SKU: SMZ-10.01.19.00225

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: эластодур • Номинальное усилие удержания: 412Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø100мм • Подключение: M10

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SAX 100 ED-85 M10-AG 10.01.19.00225

Bell suction cup (round) for bestadaptation to strongly curved surfaces

Особенности серии

Легкие высокоскоростные присоски с требованиями больших удерживающих и поперечных усилий для быстрого перемещения листового металла и частей кузова автомобиля
Перемещение заготовок с маслянистыми поверхностями
Погрузка и разгрузка металла CNC и станков для лазерной резки
Перемещение заготовок на штабелеразборщики
Перемещение заготовок с выпуклыми поверхностями

Колоколообразный вакуумный захват со специальной структурой для максимального удерживающего усилия при высоких ускорениях, в частности при работ с промасленными листами
Легкая конструкция оснастки идеально подходит для задач, требующих высокой скорости работы
Очень хорошая адаптация к различным контурам заготовок благодаря заметно увеличенному ходу захвата
Гибкая кромка уплотнения обеспечивает очень хорошую герметизацию даже на необработанных поверхностях заготовок

КОНСТРУКЦИЯ

Легкая, круглая колоколообразная присоска с гибкой уплотнительной кромкой и оптимальной внутренней структурой (3)
Износостойкий материал присоски Эластодур (ED-85)
Вулканизированный соединительный ниппель из усиленного пластика (1) (очень высокая прочность)
Шпоночная поверхность для легкой и быстрой установки (2)
Доступны в виде собранных присосок с различными типами соединений

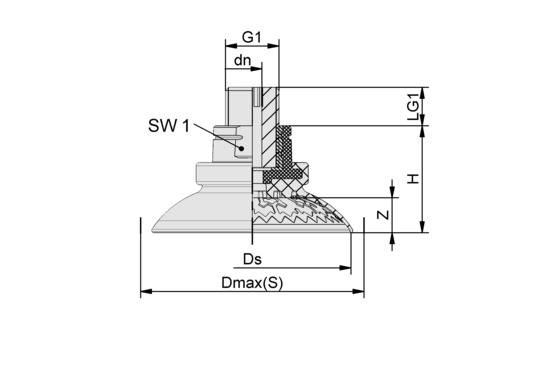

Чертёж

Атрибут	Значение
dn	4,10 mm
Dmax(S)	111,10 mm
Ds	100,10 mm
G1	M10-M
H	39,70 mm
LG1	14,50 mm
SW1	22 mm
Z (Ход)	17,30 mm
